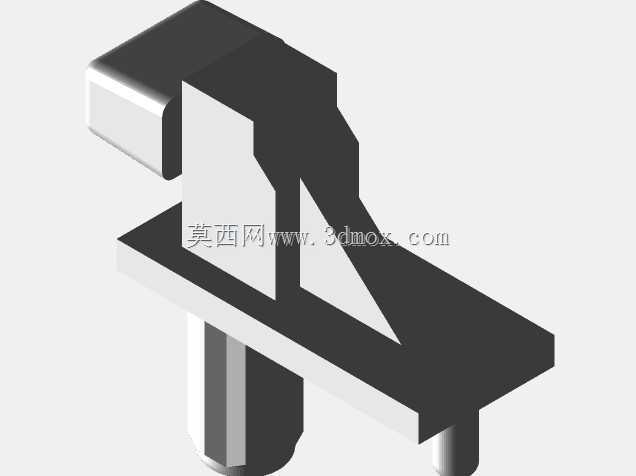

梳妆台抽屉锁止固定五金件结构设计

　　在民用家具尤其是板式梳妆台的结构设计中，抽屉的限位锁止是容易被忽略却直接影响使用体验的细节，很多量产梳妆台在使用一两年后容易出现抽屉拉出过量脱落、闭合后松动错位的问题，核心原因就是配套的抽屉限位固定件结构设计不合理，要么强度不足长期受力变形，要么安装定位偏差导致锁止行程失效。这次复刻优化的这款抽屉钉，就是针对日常使用中损坏的原厂配件做的结构迭代，首先要匹配原有梳妆台的安装边界，不能改动柜体和抽屉侧板的原有开孔位置，毕竟普通用户没有二次加工板式家具的能力，配件必须做到原位替换，安装时不需要额外扩孔或者加装固定片。从实际使用场景来看，这类抽屉钉承担两个核心功能，一是抽屉完全推入柜体后，通过卡扣结构和柜体上的限位槽卡合，

　　避免抽屉在移动梳妆台或者轻微晃动时自行滑出；二是抽屉拉到最大安全行程时，钉体的限位台阶会顶住柜体侧板的挡边，防止用户抽拉用力过猛把整个抽屉拽出来，尤其是放了化妆品、瓶罐这类重物的梳妆台抽屉，一旦脱落很容易砸伤使用者或者打碎瓶罐造成额外损失。设计的时候首先考虑了打印成型的工艺适配，因为很多用户会选择桌面级FDM设备自行制作替换件，所以特意把支撑接触面做了优化，只在打印平台接触的平面设置支撑，所有带装配公差的面都调整为自支撑角度，避免去除支撑后表面粗糙影响装配顺滑度。针对ABS材料打印容易出现的翘曲问题，特意把大平面的壁厚做了梯度设计，边缘区域壁厚比中心区域薄0.4mm，减少打印过程中的内应力累积，

　　同时在圆柱销钉的位置修正了最初的尺寸误差，最初测绘的时候把销钉的配合直径做小了0.2mm，导致安装后销钉和抽屉侧板的孔位配合间隙过大，长期抽拉会出现旷量，修正后的销钉直径和标准板式家具的预埋孔尺寸做了过盈0.1mm的配合，敲入后不需要额外打胶就能获得足够的固定强度。外形尺寸上，整个零件的安装底座完全贴合原有配件的轮廓，总高度不超过原有配件的安装空间，避免和抽屉内部的收纳格产生干涉，锁止卡扣的行程和原厂件保持一致，推入时的解锁力度控制在15N左右，既不会因为太松导致闭合后容易滑开，也不会因为太紧导致抽拉需要用过大的力气。三角加强筋的设计是在原有配件基础上增加的，原厂件的底座和立板之间没有加强结构，长期受力后容易从根部断裂，

　　增加的三角筋刚好在受力的垂直方向，能把抽拉时的冲击力分散到底座的整个安装平面，不会出现应力集中的断裂点。实际测试的时候，模拟日常使用的抽拉频率，连续做两千次抽拉循环，零件没有出现明显的变形或者卡扣磨损，销钉位置也没有出现松动，完全能满足梳妆台这类民用家具的使用寿命要求。安装的时候只需要把原有损坏的配件从抽屉侧板上敲下来，把新的配件销钉对准原有孔位敲入到位即可，不需要调整柜体上的限位挡片位置，闭合抽屉时卡扣能精准卡入对应的卡槽，拉出到最大行程时限位台阶能稳稳挡住挡边，不会出现卡滞或者脱开的问题。针对不同板材的厚度，销钉的插入深度做了适配，16mm和18mm厚的常规板式家具侧板都能牢固固定，不会出现钉体穿透侧板或者插入深度不足容易脱落的问题。表面的过渡圆角都做了R0.5的处理，没有尖锐的棱角，安装的时候不会划伤手或者刮坏抽屉的饰面，卡扣的接触斜面做了抛光角度处理，长期抽拉的磨损量控制在极小范围内，不会因为磨损导致锁止失效。
