激光雷达配套伺服电机防护外壳结构

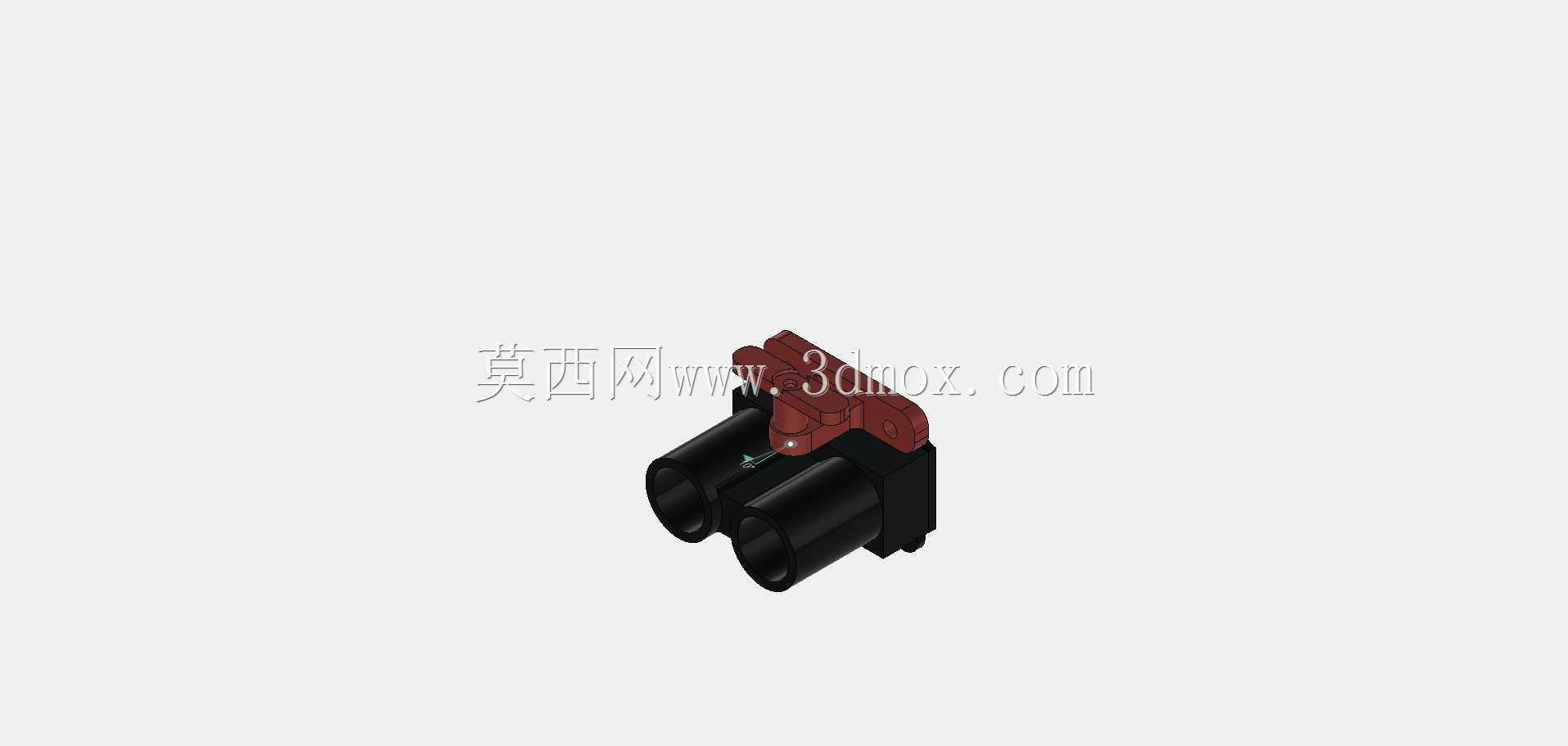

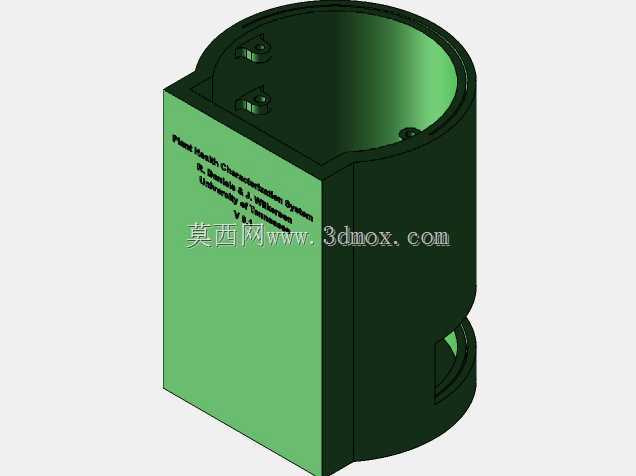

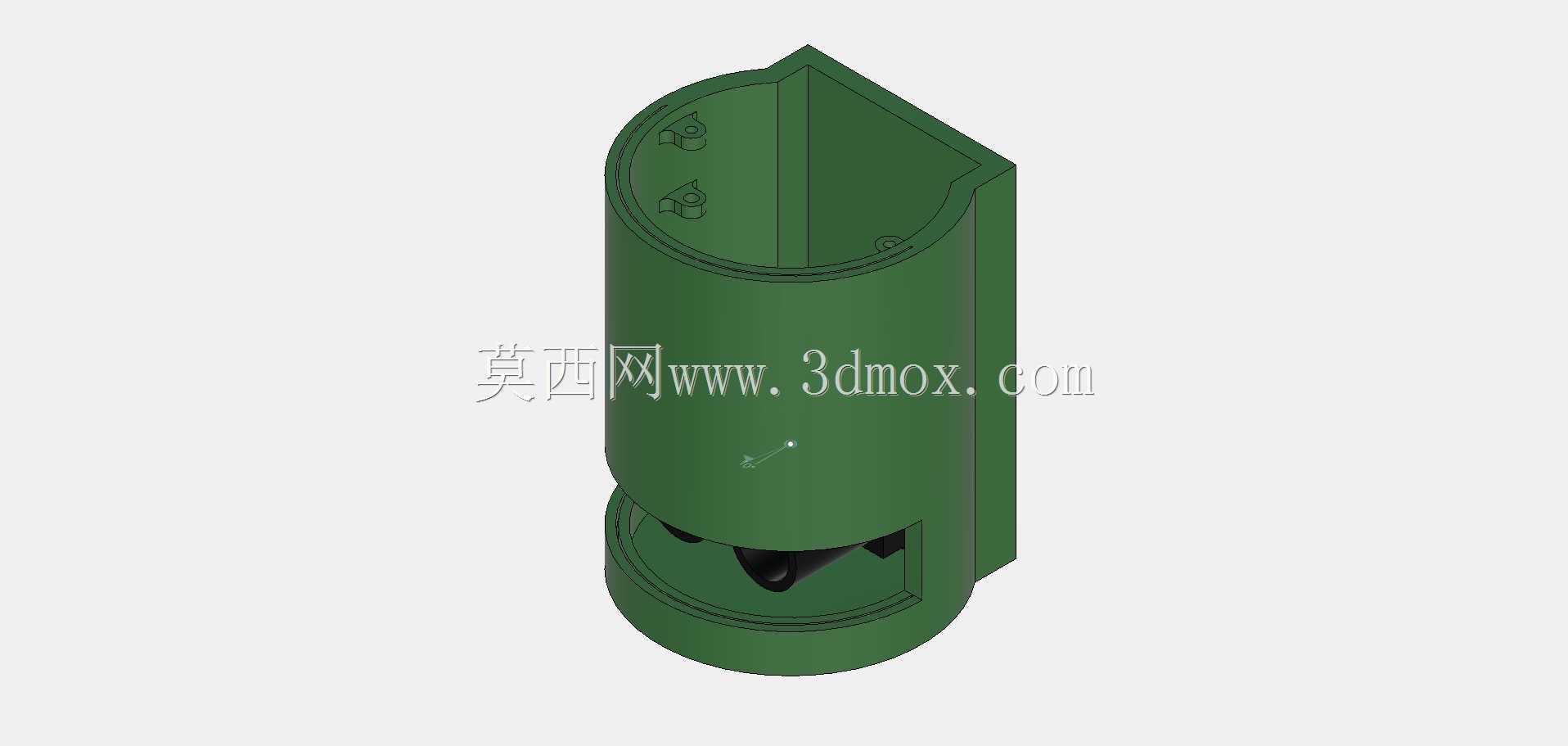

　　在农田作物长势监测的户外作业场景里，搭载激光雷达的巡检设备往往要面对扬尘、露水、作物剐蹭、田间颠簸等复杂工况，这款壳体的设计初衷，就是为集成式激光雷达与伺服驱动单元提供可靠的物理防护，同时兼顾传感单元的探测无遮挡需求与动力单元的安装定位精度。从结构布局来看，壳体采用上下分区的集成化设计思路，下半段为近似方形的主腔体，用来容纳伺服电机的驱动主体与定制化连接支架，上半段为半开放的圆柱腔，专门适配Lidar Lite v3的安装位，圆柱腔的开口角度经过反复校核，既保证激光雷达360度旋转探测时不会被壳体边缘遮挡扫描视场，又能通过腔体侧壁为雷达核心光学元件挡住侧向飞溅的泥水与作物碎屑。设计过程中首先考虑的是安装边界的适配性，

　　下半段方形腔体的侧壁预留了两组对称的内螺纹安装柱，用来固定连接伺服电机输出端的定制支架，安装柱的位置公差控制在0.1mm以内，避免支架安装偏斜导致雷达旋转时出现同轴度误差，进而影响点云采集的精度。圆柱腔与方形腔体的过渡位置做了圆弧导角处理，一方面是减少户外作业时的应力集中，避免设备长期受田间颠簸振动出现壳体开裂，另一方面也能减少壳体表面的积尘积露，让雨水露水可以顺着圆弧面自然滑落，不会在接缝位置积存渗入腔体内部。壳体的侧壁厚度经过受力仿真优化，在满足1.5米跌落冲击防护要求的前提下，尽可能做薄来减轻整体重量，降低伺服电机旋转时的负载惯量，保证雷达转动扫描时的响应速度与运行平稳性。考虑到田间作业的温度变化范围，

　　壳体的安装配合面预留了0.2mm的热胀冷缩间隙，避免夏季高温暴晒后壳体膨胀挤压内部电子元件，或是冬季低温收缩导致安装松动。下半段方形腔体的正面预留了平整的标识粘贴区域，不会因为曲面导致标识起翘脱落，同时腔体底部设计了走线缺口，方便伺服电机与激光雷达的供电、通讯线缆规整引出，缺口位置做了圆角包边处理，避免长期振动磨损线缆绝缘层。在实际应用中，这款壳体不需要额外加装外置防护套，自身结构就可以满足IP54级的防护要求，适配棉花田等大田作物的产量预测巡检作业，设备搭载在移动巡检小车上时，壳体的外形不会突出小车的安装边界，避免在作物行间行走时被棉秆勾挂。设计时还特意将伺服电机的散热接触面与壳体内壁预留了1mm的导热间隙，

　　可以填充导热硅胶将电机运行产生的热量传导到壳体外壁散出，避免密闭腔体内温度过高影响电子元件寿命。圆柱腔的顶部边缘做了向内的翻边结构，既可以提升腔体的结构刚性，又能阻挡上方掉落的落叶、尘土直接落到雷达的光学窗口上，减少日常维护的清洁频次。整个壳体的安装定位完全依靠内部的安装柱与腔体止口，不需要额外的定位辅件，装配时只需要将伺服支架对准安装柱锁紧，再将雷达放入圆柱腔对准定位槽固定即可，装配步骤简单，适合批量生产组装。针对田间作业可能遇到的轻微碰撞，壳体的外侧棱角全部做了R2以上的圆角处理，碰撞时可以通过圆弧面分散冲击力，不会因为棱角磕碰出现壳体碎裂。
