3D打印装配配合公差校验测试块

　　在桌面级FDM、光固化3D打印的实际生产场景中，很多从业者都会遇到相同的工程痛点：相同标称尺寸的孔轴配合，在不同设备、不同耗材、不同打印参数下，实际成型后的配合松紧度差异极大，要么插装过松导致装配后晃动脱落，要么过盈量太大强行压装出现零件开裂，尤其是带预埋件的装配件，往往需要反复调整切片补偿参数，浪费大量耗材与打印时间。这套测试块的设计初衷，就是跳过反复试错的冗余环节，通过一次打印即可快速标定当前设备工况下的实际成型公差，为后续批量打印装配件提供精准的补偿参考。

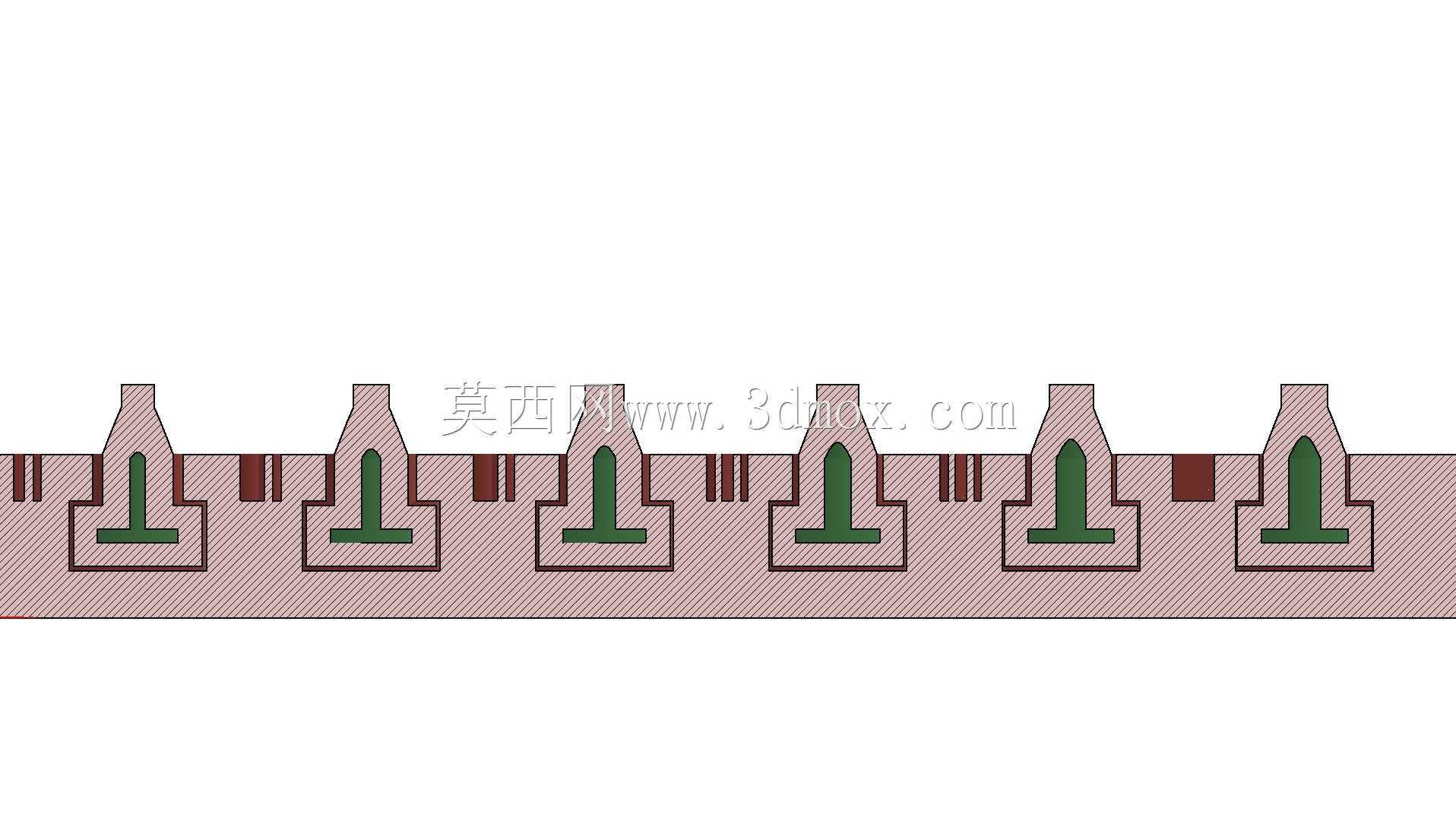

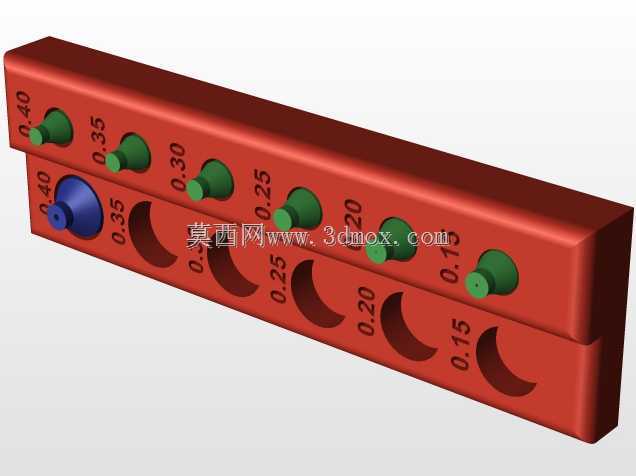

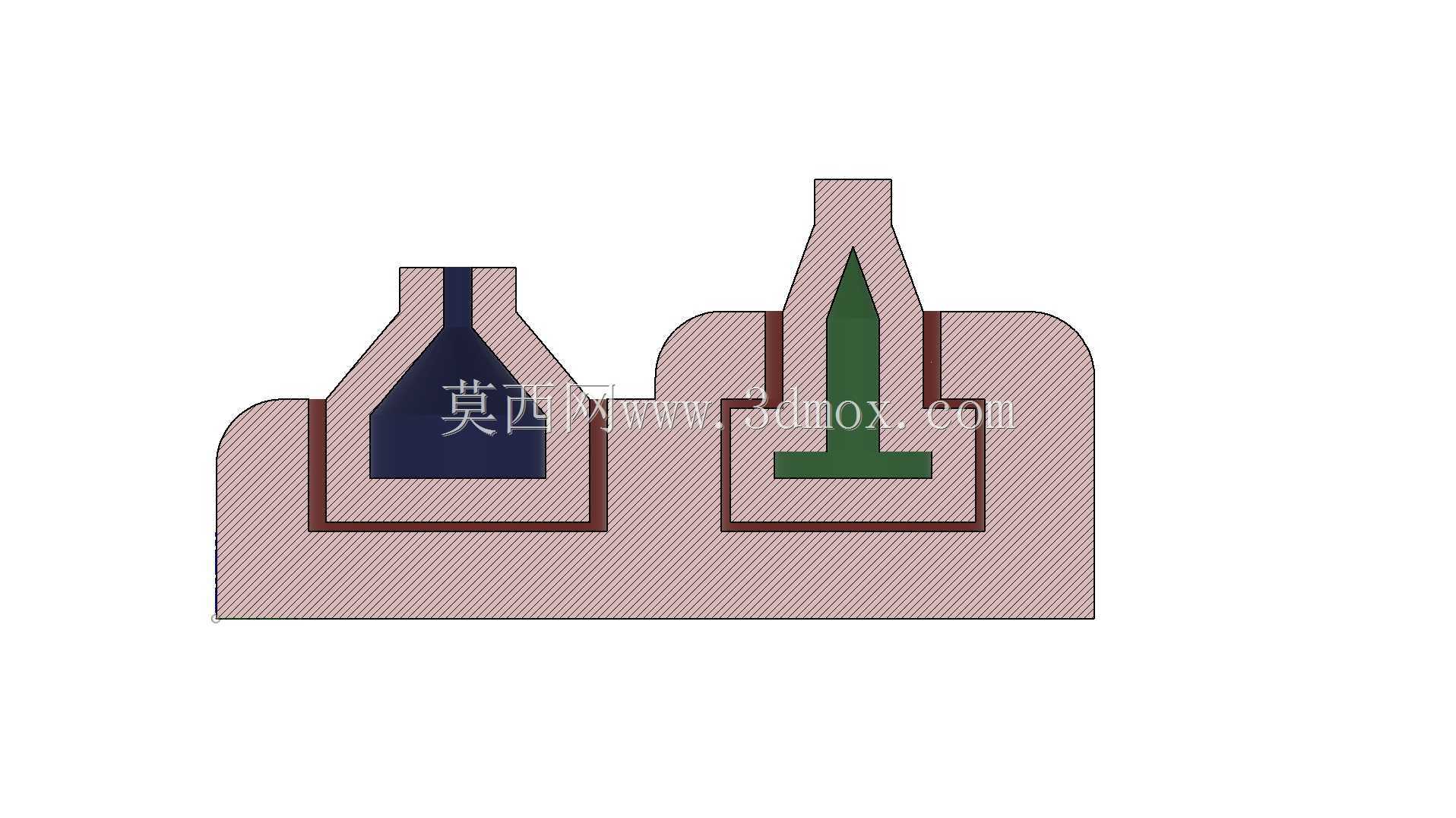

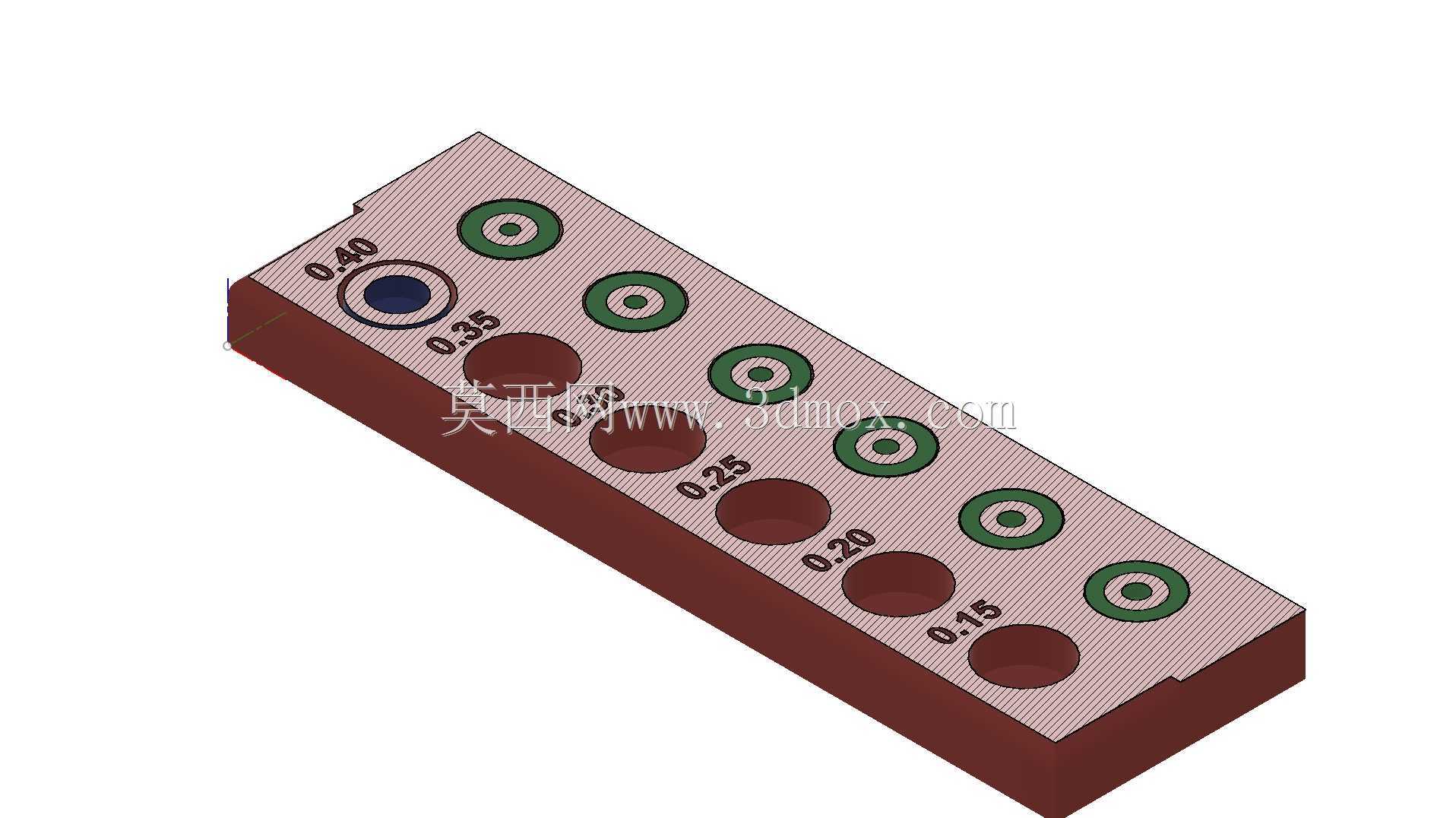

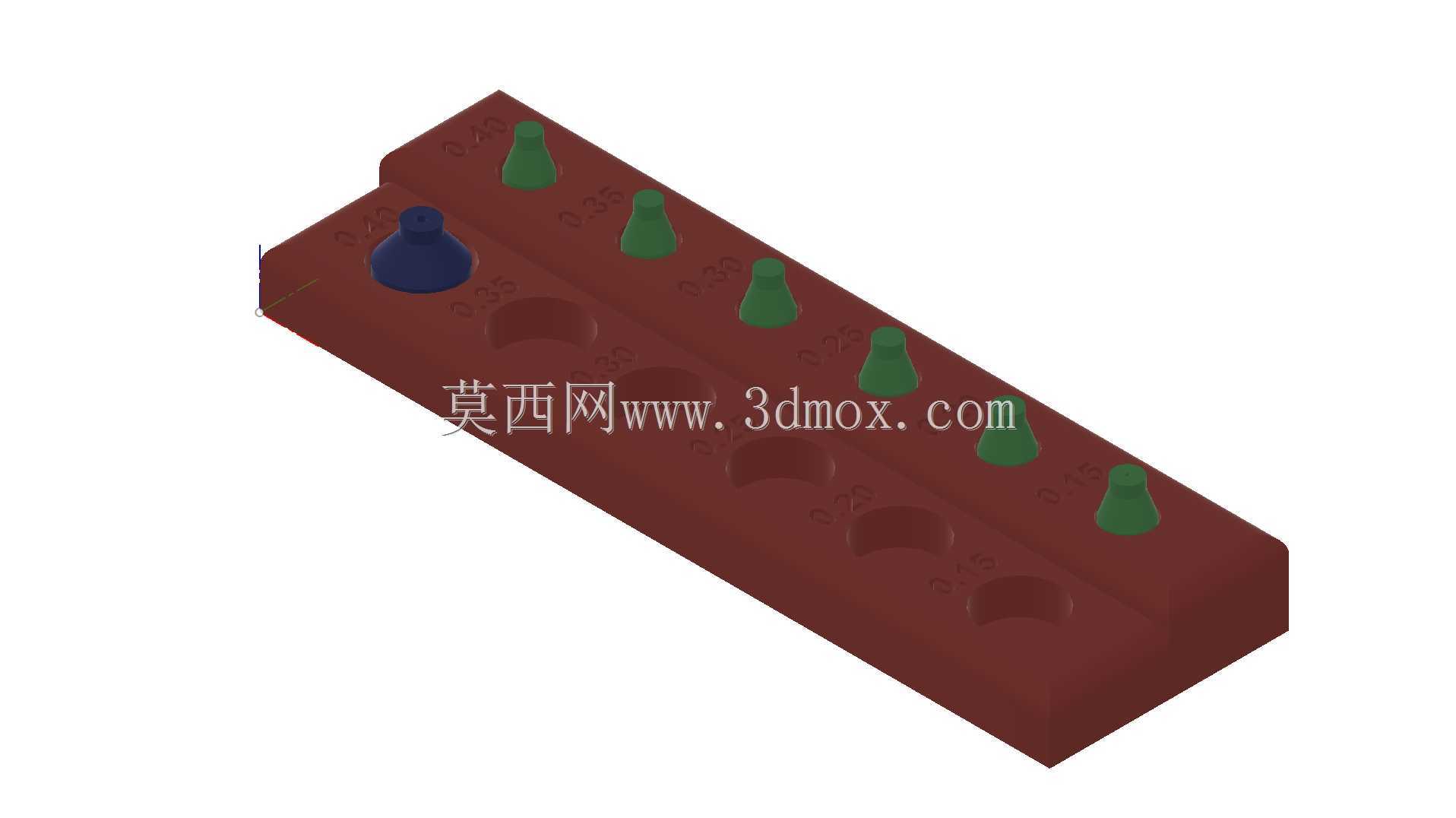

　　从结构设计逻辑来看，测试块采用一体化基座设计，主体为长条形矩形块体，基座上平行排布两组测试结构：一组为6个带锥度导向的绿色凸台预埋件，凸台根部设置0.05mm的台阶定位面，对应公差覆盖范围从0.15mm到0.40mm的间隙与过盈区间，每个凸台的直径按固定公差梯度递增，锥度导向段的作用是避免插装时因边缘毛刺卡滞，影响公差判断的准确性；另一组为对应尺寸的6个蓝色凹孔槽位，槽位的深度与凸台的有效配合长度完全匹配，确保插装到位后台阶面完全贴合，能够真实反映轴向与径向的双重配合状态。

　　实际使用时，将测试块按照日常生产常用的层高、填充率、打印速度、耗材温度参数完成打印后，无需额外后处理（若做打磨、抛光等后处理可按实际工艺处理后再测试），依次将凸台插入对应编号的凹孔中，通过插拔阻力、装配后旷量判断当前设备的实际成型偏差：如果某一级凸台插入后无旷量且可轻松拔出，即为当前设备下的最优配合公差值，后续建模时直接将该数值作为尺寸补偿量写入切片参数，即可保证后续打印的装配件配合度符合设计要求。

　　从安装边界与使用场景来看，测试块整体尺寸紧凑，打印耗时不超过40分钟，耗材用量不足20g，不会造成过多的成本浪费，既可以用于新设备装机后的公差校准，也可以在更换耗材品牌、调整切片参数、更换喷嘴后快速验证成型精度，还能用于不同3D打印工艺之间的精度横向对比，比如FDM与LCD光固化、SLS烧结工艺的公差差异标定。不同于市面上单一尺寸的公差测试件，这套测试块覆盖了从间隙配合到轻度过盈配合的常用公差区间，既可以验证活动铰接件的间隙配合需求，也能验证压装预埋件的过盈配合要求，适配日常结构件打印、功能件打样、小批量工装制作等绝大多数3D打印应用场景。

　　设计上特意将凸台与凹孔集成在同一块基座上，避免了分开打印两个测试件时因摆放位置不同导致的成型收缩率差异，保证测试变量唯一，所有测试特征的排布沿基座长度方向等距分布，每个特征之间留有足够的操作空间，插拔测试时不会出现相邻特征干涉的问题，台阶面的设计也能直观判断插装是否到位，避免因插装深度不足导致的公差误判。对于经常做装配类3D打印零件的结构工程师来说，这套测试块是校准设备精度、确定建模补偿值的实用工装，能够大幅减少参数调试的试错成本，提升打印件的装配合格率。
