SparkfunFTDI转接板电路结构设计

　　在嵌入式开发、硬件调试以及小型电子设备的串口通信场景中，FTDI转接板是连接上位机与下位机硬件的核心转接部件，这款Sparkfun款FTDI转接板的三维结构还原，完整覆盖了PCB板层布局、接口排布、元件贴装位置的全部细节，能为硬件结构适配、外壳设计、安装位预留提供精准的三维参考。从实际工程应用来看，这类转接板常被用于单片机程序烧录、传感器模块串口调试、老旧设备RS232接口转USB通信改造等场景，不少小型智能硬件的量产测试工位，也会批量使用这类转接板搭建测试治具，完成待测试板卡与测试电脑之间的信号传输，因此其结构尺寸、接口位置的准确性，直接影响治具的适配效率与安装兼容性。

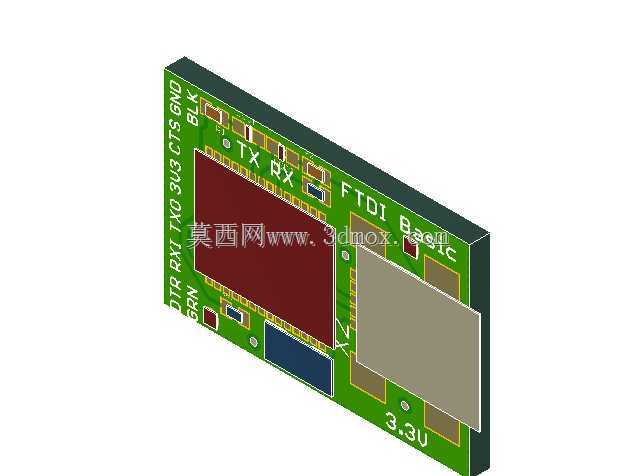

　　从功能特性上看，这款转接板集成了FTDI主控芯片的核心电路，板载TX、RX信号指示灯，能直观反馈串口数据的收发状态，板边排布的3.3V供电、GND接地、TX发送、RX接收、CTS流控等信号引脚，采用标准2.54mm排针间距设计，可直接插接在面包板上完成原型电路搭建，也能通过杜邦线连接不同引脚定义的目标板卡，板上预留的BLK等功能引脚，可根据实际使用需求配置不同的流控或复位功能，适配不同通信协议的硬件连接需求。供电部分支持3.3V电平输出，能直接为多数3.3V供电的传感器、最小系统板提供小电流供电，减少外接供电线路的冗余，在桌面级调试场景下能大幅简化接线复杂度。

　　设计思路上，这款转接板采用双层PCB布局，顶层排布主芯片、指示灯、排针接口等核心元件，底层走信号线与电源线，元件排布避开了安装孔位与板边的插拔受力区域，主芯片位置预留了足够的散热空间，即使长时间连续通信也不会出现芯片过热导致的通信丢包问题。接口位置集中排布在板卡的两个侧边，一侧为USB输入接口，另一侧为信号输出排针，这种排布方式能让接线方向保持一致，在集成到小型设备内部时，可顺着设备外壳的开口方向走线，避免线缆弯折带来的信号干扰或接触不良问题。板卡四角预留的标准安装孔，可配合铜柱将转接板固定在设备壳体内部或测试治具的安装平台上，不会因为日常插拔USB接口导致板卡移位。

　　从外形尺寸与安装边界来看，这款转接板的长宽尺寸适配多数小型嵌入式项目的内部安装空间，板厚采用标准1.6mmPCB厚度，排针突出板面的高度控制在合理范围内，当需要给转接板搭配保护外壳时，只需在对应接口位置预留开口即可，三维模型中完整还原了每个元件的实际高度，包括主芯片的贴装高度、排针的伸出长度、USB接口的插接深度，在做外壳设计或安装位规划时，可直接参考模型中的边界尺寸预留空间，避免出现元件干涉、接口无法对齐的问题。不少硬件开发者在做项目结构设计时，往往会忽略转接类小板的尺寸校核，导致最终组装时出现线缆弯折、接口被外壳遮挡的问题，这类精准的三维结构模型，能在设计阶段就完成全部干涉检查，减少打样后的修改成本。

　　在实际的测试治具搭建场景中，这款转接板的三维模型还能帮助设计者完成治具层板的开孔定位，将排针位置、USB接口位置直接映射到治具的层板图纸上，一次加工即可完成精准对位，不需要反复调整孔位。对于需要将转接板集成到量产产品内部的设计场景，模型中呈现的板边到元件的安全距离，也能为壳体的筋位设计提供参考，保证筋位不会压到板上的贴片元件，避免组装过程中造成元件虚焊或脱落。整体来看，这款转接板的结构设计偏向实用化，没有多余的冗余结构，所有元件排布都服务于调试与通信的核心功能，三维模型的完整还原，能覆盖从原型开发到治具设计、产品集成的全流程结构参考需求，帮助结构设计与硬件开发人员减少反复核对尺寸的工作量，提升设计迭代效率。
