FRC赛事用SPARKY竞技机器人结构设计

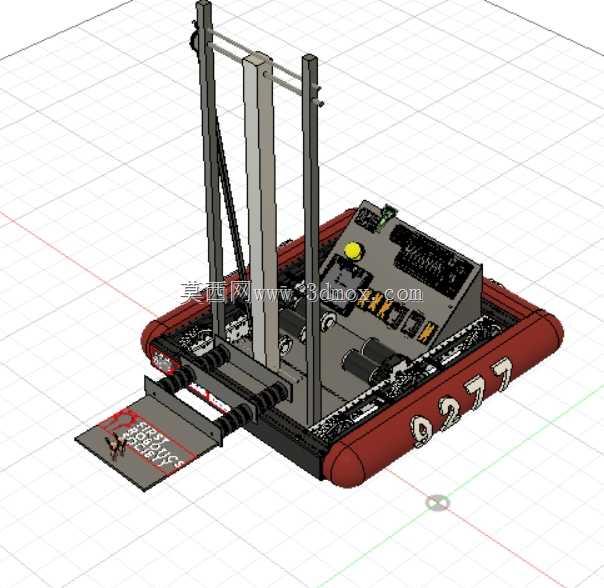

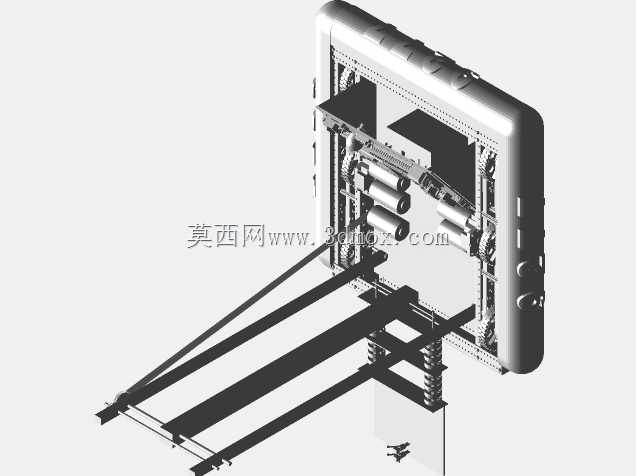

该款竞技类移动作业机器人，核心服务于青少年机器人对抗赛事的场地作业需求，整体采用底盘承载加顶部作业机构的分层布局，底盘部分选用充气式防撞浮筒作为外围防护结构，可在高速移动、多机对抗碰撞场景下吸收冲击能量，避免内部电控元件、传动结构受侧向撞击出现位移或损坏。底盘内部集成动力驱动单元、主控电控模块、电源组件，所有元器件均采用沉台嵌入式安装，安装面预留0.5-2mm的调整间隙，可抵消加工公差带来的装配偏差，同时走线槽沿底盘内侧壁布置，强弱电线路分槽布设，避免信号干扰影响传感器与驱动系统的响应稳定性。

顶部作业机构采用双立柱垂直升降结构，立柱选用高强度铝合金型材作为主体支撑，配合线性导轨实现升降滑台的垂直方向往复运动，传动部分采用同步带加滚轮导向的组合形式，相比丝杆传动具备更快的响应速度，同时可在机构受侧向载荷时通过同步带的微量形变卸力，避免刚性传动件出现崩齿、弯折问题。滑台前端搭载可翻转的作业托板，托板表面贴附防滑耐磨垫层，可在赛事场景中完成方块类物料的拾取、托举、投放动作，托板翻转角度范围覆盖0-90度，可适配不同高度的物料投放口作业需求。

从设计思路层面，该结构优先考虑赛事场景下的高容错性与维护便捷性，所有外露的传动部件均预留快拆接口，无需专用工具即可完成滚轮、同步带等易损件的更换，适配赛事现场短时间内完成故障排查与零件替换的需求。底盘的动力轮组采用差速驱动布局，转向时通过左右轮速差实现原地转向，最小转弯半径为0，可在狭小的赛事场地内完成灵活走位，轮组表面选用高摩擦系数的橡胶包覆层，可在场地铺设的高密度发泡地垫上获得足够抓地力，避免急加速、急转向时出现打滑丢步问题。

安装边界层面，整机处于最低位时整体高度不超过400mm，可顺利通过场地内设置的低位限高通道，升降机构完全伸出时最大作业高度可达1200mm，覆盖赛事中高层物料架的取放高度需求；底盘整体长宽尺寸控制在800mm*700mm范围内，符合赛事规则对参赛设备的尺寸限制要求，外围防撞浮筒突出主体结构30mm，所有突出的机械结构边缘均做圆角倒钝处理，避免对抗过程中对其他参赛设备、场地设施造成剐蹭损坏。

结构细节上，主控模块的安装位设置有独立的减震垫层，可过滤移动过程中产生的高频振动，避免主控板上的接插件因长期振动出现松脱；电池仓采用抽拉式结构，搭配快插接头实现电源的快速更换，可在赛事间隙10秒内完成备用电池替换，减少备赛等待时间。顶部立柱的后侧设置有斜向加强拉杆，可抵消升降滑台带载伸出时产生的倾覆力矩，避免立柱长期受侧向力出现弯曲变形，拉杆两端采用鱼眼接头连接，可在装配时调整拉杆张紧度，抵消焊接、加工带来的立柱垂直度偏差。

作业逻辑上，该机器人可通过预设的电控程序实现自动寻线、物料识别、自动取放的全自动作业流程，也可切换至人工遥控模式应对复杂的对抗场景，结构设计上为后续加装视觉传感器、机械爪等拓展部件预留了通用安装孔位，孔位采用4040铝型材通用孔距，可直接适配市面常见的标准传感器、执行器安装支架，无需二次打孔加工即可完成功能拓展。整机的重量分配经过优化，60%的重量集中在底盘下部区域，升降机构带载伸出时整机重心仍保持在底盘支撑面范围内，避免取放高位物料时出现整机倾覆问题，即使在30度的坡面上也可保持稳定停靠，不会出现侧翻风险。
