多结构集成式齿轮减速传动系统三维设计

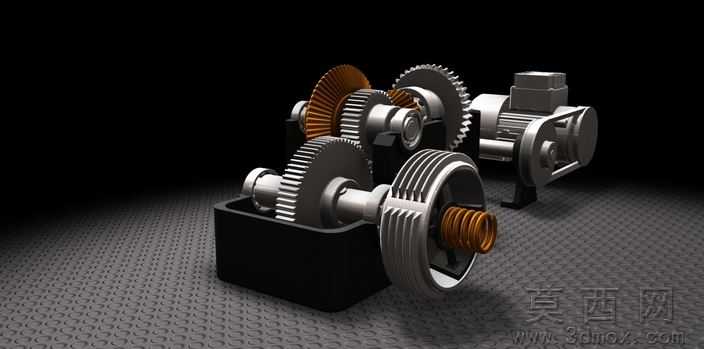

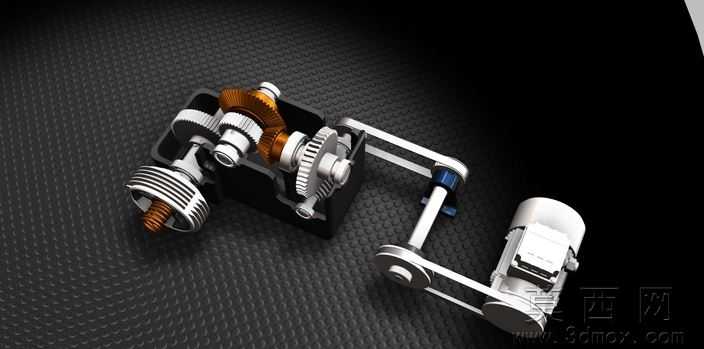

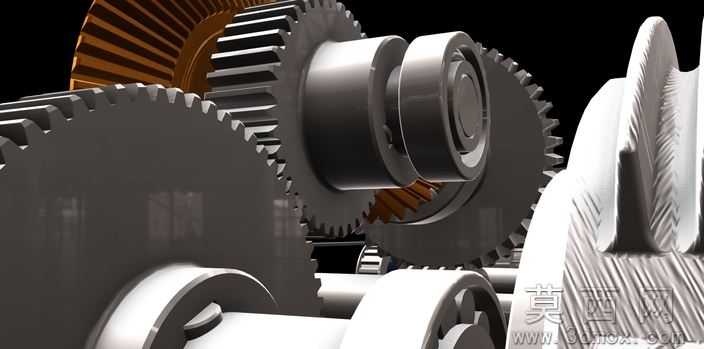

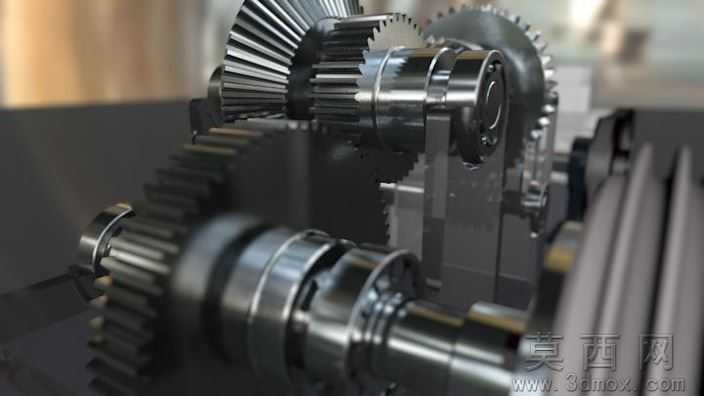

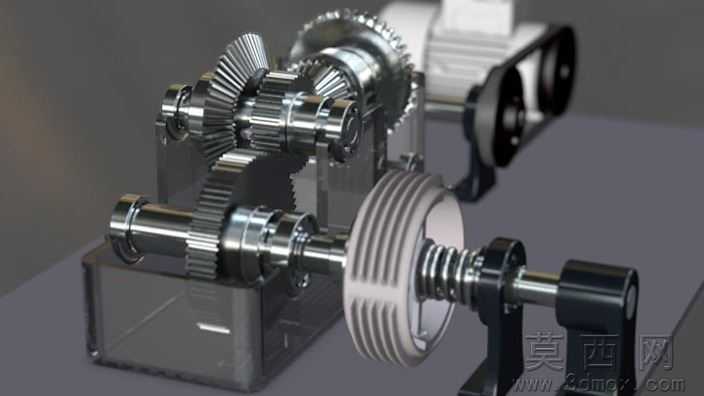

本模型为多结构集成式齿轮减速传动系统，建模阶段以机械传动原理为核心依据，首先完成输入轴、中间传动轴、输出轴的轴段参数化绘制，根据传动比要求匹配不同模数的直齿圆柱齿轮、锥齿轮参数，逐一完成齿廓拉伸、阵列、倒角等特征构建，同步完成离合器组件、弹簧缓冲结构、带轮传动模块、箱体基座、端盖紧固件的独立零件建模，所有零件严格按照实际装配约束完成同轴配合、齿轮啮合配合、端面定位配合，经干涉检查确认无运动卡滞问题，装配层级清晰可追溯。参数设计层面，整套传动系统遵循减速增扭的设计逻辑，各级齿轮传动比经过合理分配，输入轴适配动力源连接接口，输出轴预留负载安装位，离合器模块可实现动力的接合与切断控制，弹簧结构用于缓冲传动过程中的轴向冲击，螺栓紧固件按照标准件参数选型，带轮模块可实现辅助动力输出，所有轴段的轴肩、键槽、退刀槽均符合机械加工工艺要求，可直接用于工程参考。渲染材质方面，模型采用工业级写实渲染方案，齿轮、传动轴等金属承力部件赋予磨砂合金钢材质，还原金属切削加工后的细腻质感，箱体基座采用哑光黑色铸铁材质，离合器摩擦片赋予耐磨复合材料材质，弹簧部件做金属氧化处理效果，带轮采用橡胶与金属组合材质，场景搭配深色防滑纹理工作台，打光采用多角度柔光方案，清晰呈现各部件的结构轮廓与装配关系，视觉效果贴近真实工业产品。结构原理上，该系统通过多级齿轮啮合实现输入转速的逐级降低、输出扭矩的同步放大，锥齿轮组用于改变动力传递方向，离合器组件可在不停机状态下控制动力通断，弹簧结构可吸收传动过程中的振动与冲击，带传动模块可实现过载打滑保护，整套结构可直观展示减速系统的动力传递路径，各运动部件可按照设定约束完成仿真转动，清晰呈现齿轮啮合、离合器动作的全过程。软件兼容层面，模型提供STEP、IGES通用三维格式，同时适配Autodesk Inventor2012版本，附带STL格式文件可直接用于3D打印验证，通用格式可无缝导入SolidWorks、UG、ProE等主流三维设计软件，无需额外修复即可完成编辑、装配、工程图导出等操作，兼容性覆盖绝大多数机械设计工作场景。研发教学应用层面，该模型可作为机械原理课程的教学演示案例，帮助学习者直观理解多级齿轮减速、离合器传动、带传动的组合应用逻辑，也可作为非标减速设备研发的参考原型，设计人员可在此基础上调整传动比、更换接口尺寸快速衍生适配不同工况的减速方案，同时可用于机械装配实训、运动仿真教学、3D打印实践等场景，为机械类课程设计、创新研发提供可靠的三维参考载体。
