车载电动剪式汽车千斤顶结构设计

日常乘用车维保场景里，换胎、底盘检查这类作业离不开可靠的车载举升装置，这款剪式电动千斤顶的结构设计，完全围绕随车使用的实际痛点展开。不同于传统手动剪式千斤顶需要反复摇转螺杆耗费体力，这套结构集成了电动驱动单元，通过电机输出扭矩经减速结构传递到传动螺杆，无需人工施加较大操作力，就能完成举升动作，对于力气较小的驾乘人员也能轻松操作，在户外应急换胎场景下能大幅降低操作难度，缩短应急处置时间。

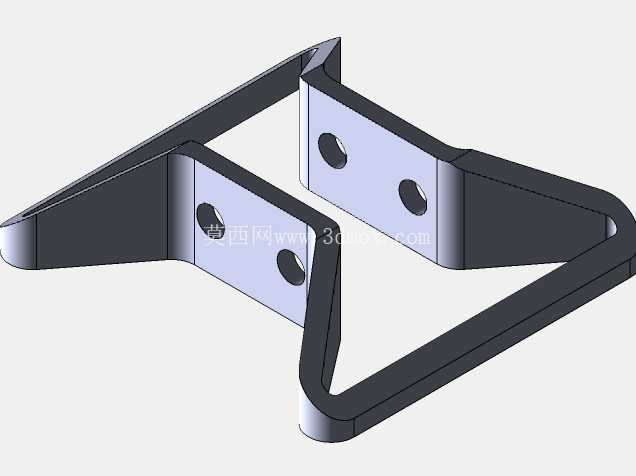

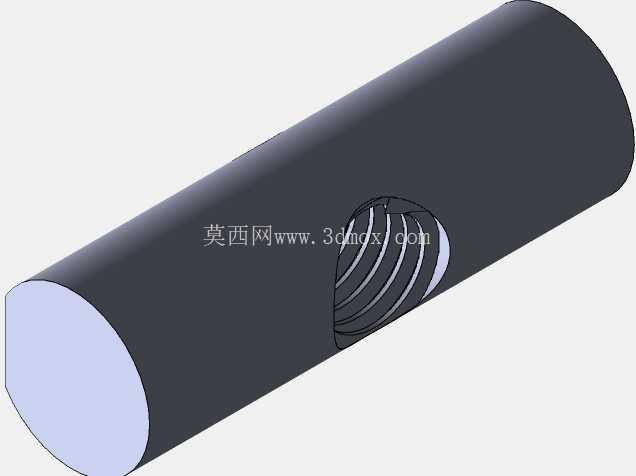

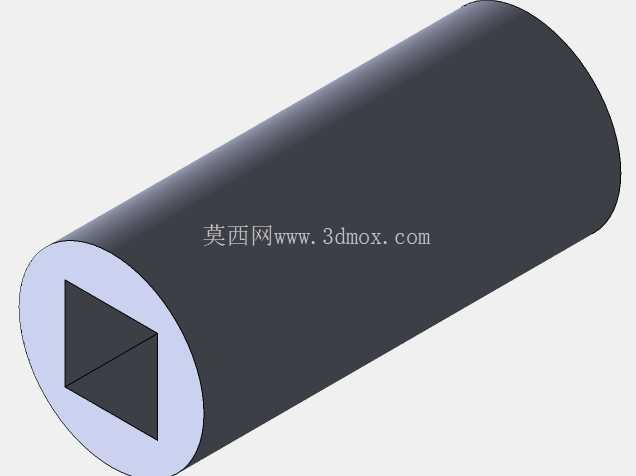

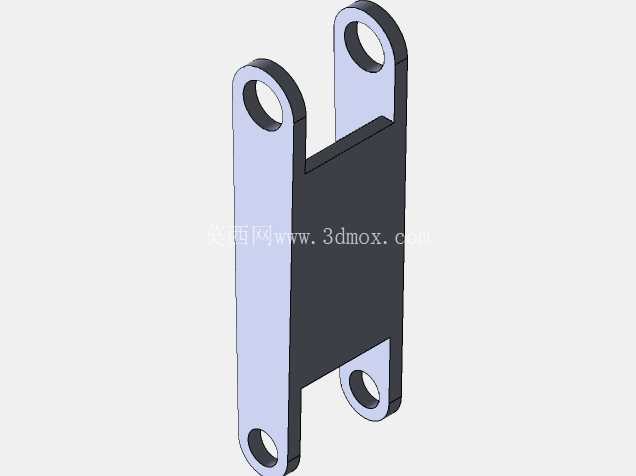

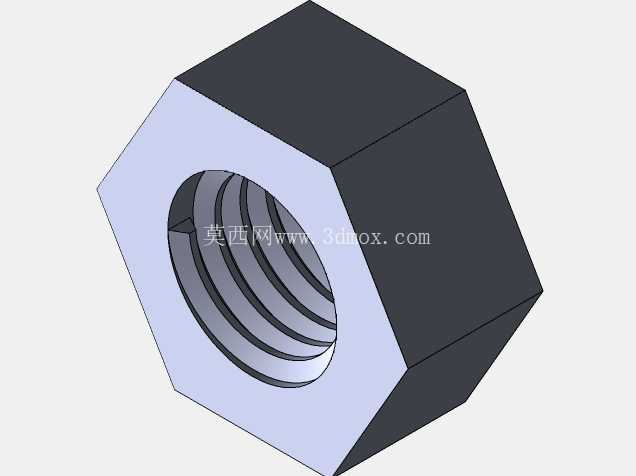

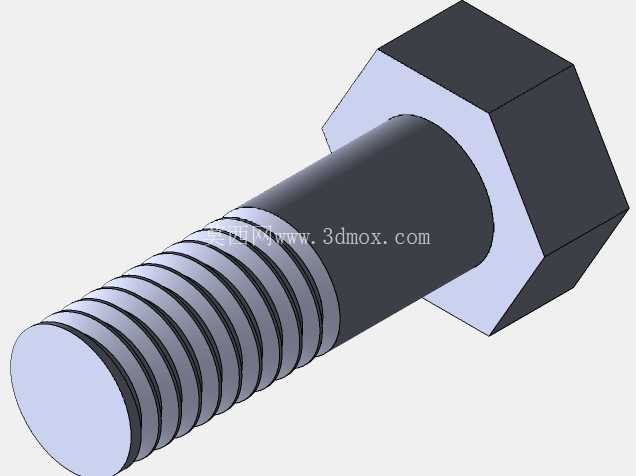

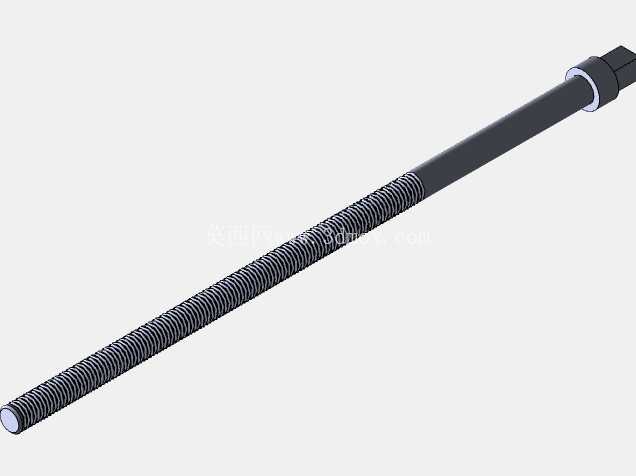

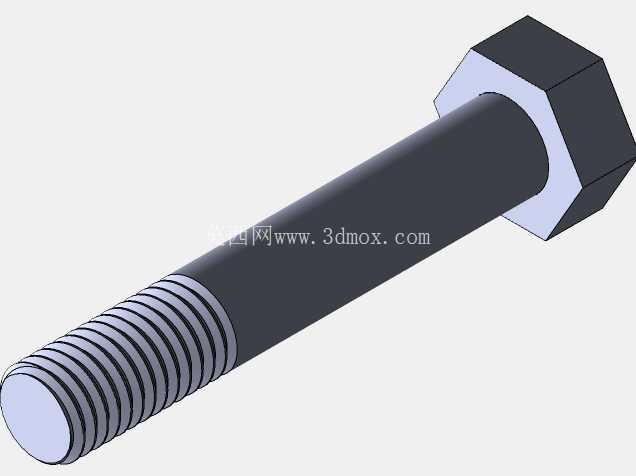

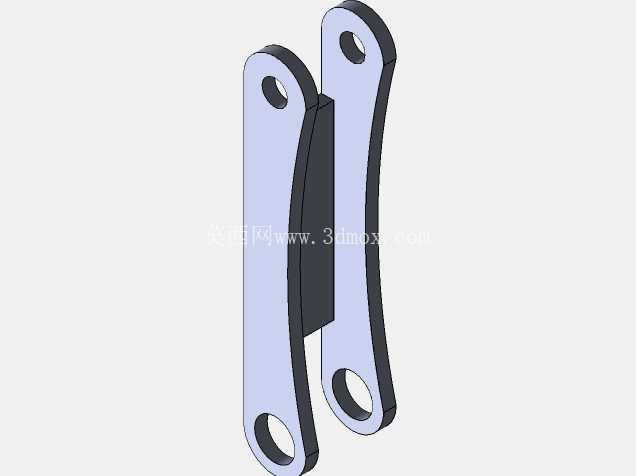

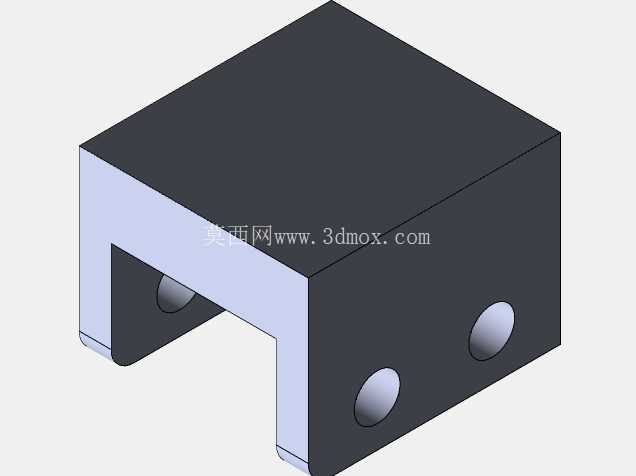

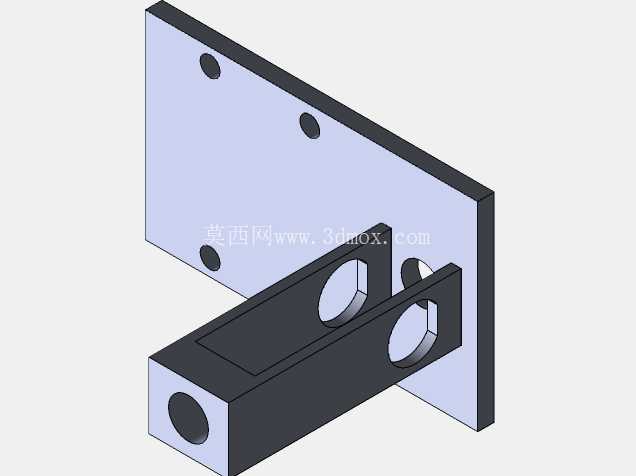

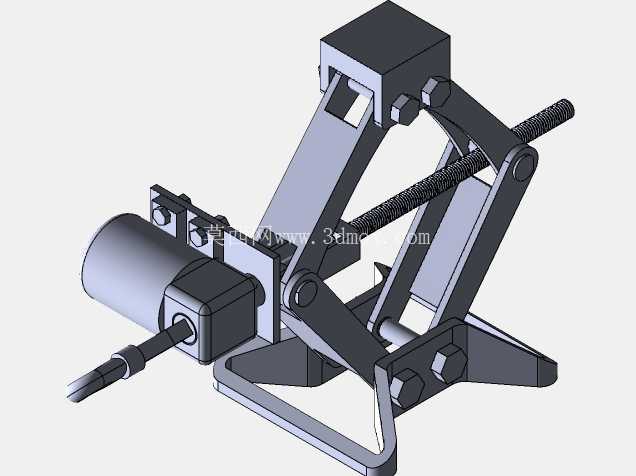

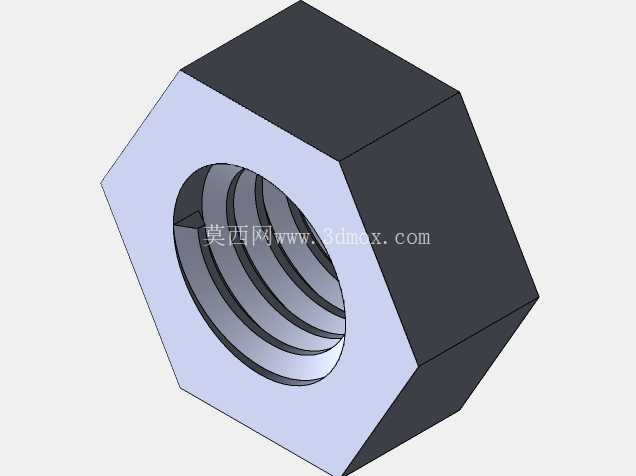

从结构功能逻辑来看，剪式臂架是核心承载部件，两组对称布置的铰接臂通过销轴连接，下端与底座铰接，上端与支撑顶托铰接，传动螺杆贯穿臂架中部的铰接螺母副，当螺杆转动时，两个螺母副沿螺杆轴向相向或反向移动，带动臂架完成展开举升、收拢下降的动作。驱动端的电机通过连接座与螺杆端部刚性连接，电机输出轴与螺杆同轴度通过连接座的加工精度保证，避免传动过程中出现卡滞、偏磨问题。底座采用宽幅支撑脚设计，增大与地面的接触面积，在非硬化路面作业时能降低单位面积压强，减少下陷风险，顶托部位设置了防滑定位结构，与乘用车底盘指定的举升支撑点匹配，防止举升过程中出现滑脱偏移，保障作业安全。

设计过程中首先要明确安装边界与尺寸约束，作为车载工具，收拢状态下的整体尺寸需要适配多数乘用车后备箱的工具存放空间，不能占用过多储物容积，因此臂架收拢时的厚度、整体长宽都做了紧凑化处理，驱动电机的外径也控制在合理范围，避免整体结构过于臃肿。举升行程的设定覆盖主流家用轿车、城市SUV的底盘离地间隙范围，最低收拢高度能顺利伸入车辆底盘下方，最高举升高度能保证轮胎完全离开地面，满足换胎作业的空间需求。承载能力的匹配上，结构件的壁厚、铰接销轴的直径、螺杆的螺纹参数都经过受力校核，臂架采用钣金折弯成型后做加强处理，铰接点的转动间隙控制在合理范围，避免举升过程中出现过大的晃动量，螺杆采用梯形螺纹，具备自锁特性，即使举升过程中动力中断，也能依靠螺纹自锁保持当前举升高度，不会出现突然下坠的安全隐患。

从实际使用的场景适配来看，这套结构除了电动驱动的接口，也保留了手动操作的冗余设计，当车辆亏电无法为电动单元供电时，可以通过配套的摇接杆手动转动螺杆完成举升，避免单一驱动模式失效后设备无法使用。所有铰接转动部位都预留了润滑间隙，长期存放后也不会出现锈死卡滞的问题，表面处理采用防锈涂层，适应户外雨天、泥泞环境下的使用需求，不会因为短时间接触泥水就出现锈蚀影响结构强度。在结构建模过程中，所有铰接部件的配合公差都按照实际机加工、钣金加工的工艺精度设定，臂架的铰接孔同轴度、螺杆与螺母副的配合间隙都符合实际装配要求，不存在干涉问题，虚拟装配状态下可以完整模拟举升全行程的动作过程，验证各部件在最高举升位、最低收拢位的位置关系，确保实际生产装配后动作顺畅无卡滞。

不同于大型汽修场景使用的卧式液压千斤顶，这款剪式结构的千斤顶更侧重随车应急使用的便携性与可靠性，没有复杂的液压管路、密封元件，不存在液压油泄漏、密封件老化失效的问题，长期存放也能保持功能正常，结构件的疲劳强度满足多次反复举升的使用需求，对于普通家用车用户来说，不需要复杂的维护保养，放在后备箱随取随用。设计时也充分考虑了操作的安全性，电机的输出扭矩经过减速机构放大后，既能提供足够的举升推力，也不会因为转速过快导致举升动作突兀，举升过程平稳线性，操作人员可以随时控制举升高度，适配不同维保作业的高度需求。顶托的支撑面做了防滑齿处理，与车辆底盘的金属支撑点接触时能增大摩擦力，即使车辆停放在略有坡度的路面，举升过程中也不会出现相对滑动，配合驻车制动、轮挡的使用，能完全满足户外应急维保的安全要求。
