0.25级减速比三级齿轮传动箱结构

在轻载精密传动的场景里，这类小减速比三级齿轮箱的应用覆盖了不少容易被忽略的细分工况，比如小型实验台的转速匹配模块、教学演示用传动教具、轻型输送线的末端动力调整单元，甚至部分桌面级自动化设备的进给传动段，都需要这类减速比接近1、侧重转速微调而非大扭矩放大的传动结构。很多人对减速箱的固有印象是大减速比放大扭矩，但实际工程里，当动力源输出转速和负载端需求转速差值极小，又需要保证传动同步性、预留一定的扭矩冗余时，0.25这类小于1的减速比（实际为增速传动匹配特定负载惯量）反而有不可替代的作用——它不需要把转速压得很低，而是通过三级齿轮的啮合匹配，把动力源的输出特性调整到和负载端惯量适配的区间，避免直连时出现的负载惯量不匹配、传动刚性不足的问题。

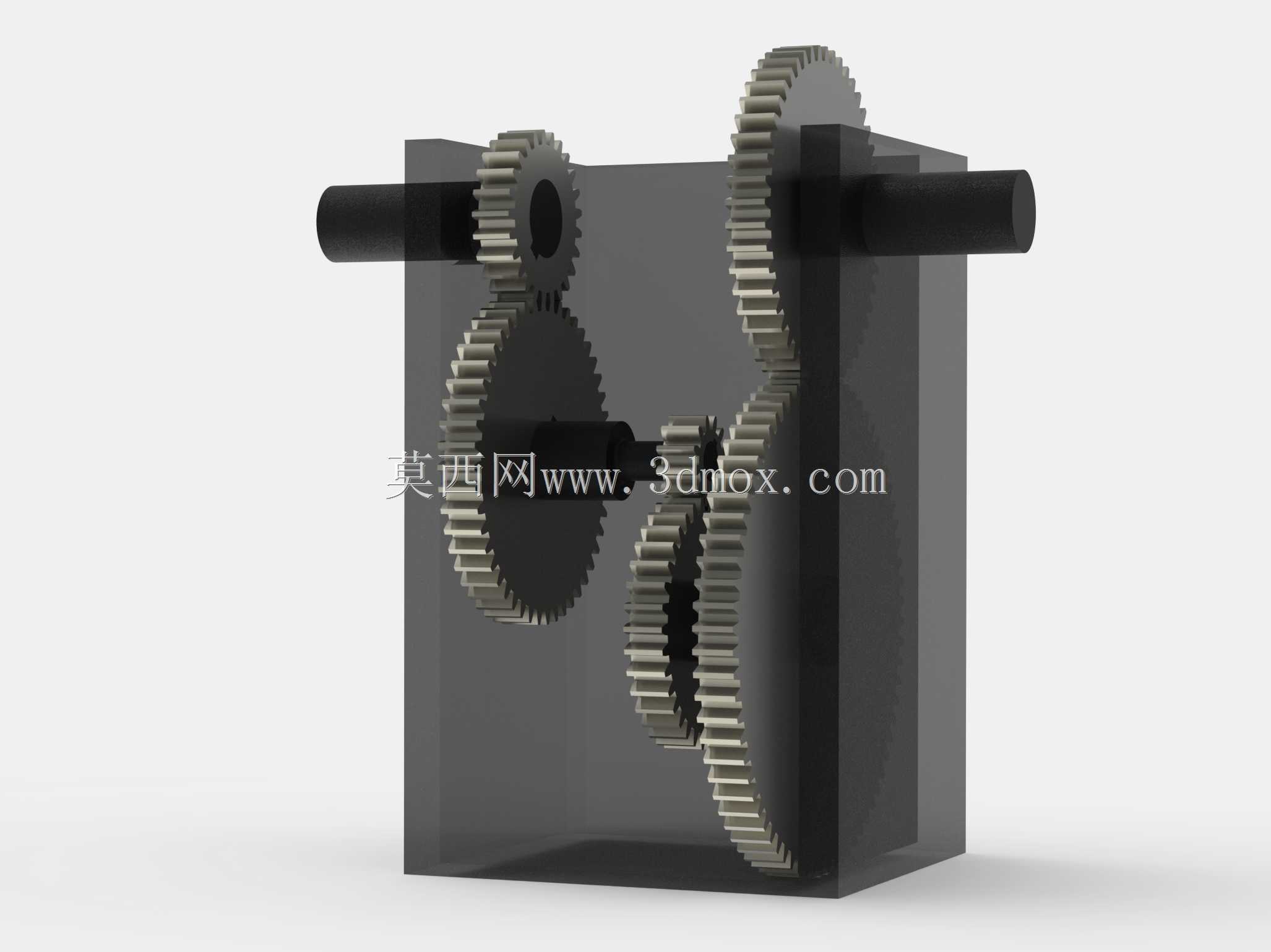

从结构设计逻辑来看，这款三级齿轮箱采用了平行轴直齿圆柱齿轮的排布方案，三根传动轴平行布置在箱体内腔，输入轴与输出轴分别从箱体两侧的同轴位置伸出，这种轴系排布首先保证了安装时的对中便利性，不需要额外调整轴系的空间角度，安装法兰面可以直接贴合设备的安装基面，输入轴通过联轴器对接动力源，输出轴直接连接负载端的转盘或者连杆机构。箱体采用半透明的可视化结构设计，这一点并非为了外观展示，而是在教学演示或者设备调试阶段，可以直接观察每一级齿轮的啮合状态，检查是否有齿面偏磨、润滑脂分布不均、齿轮窜动的问题，不需要拆开箱盖就能快速排查传动故障，对于教学场景和初期样机调试来说，能节省不少拆检的时间成本。

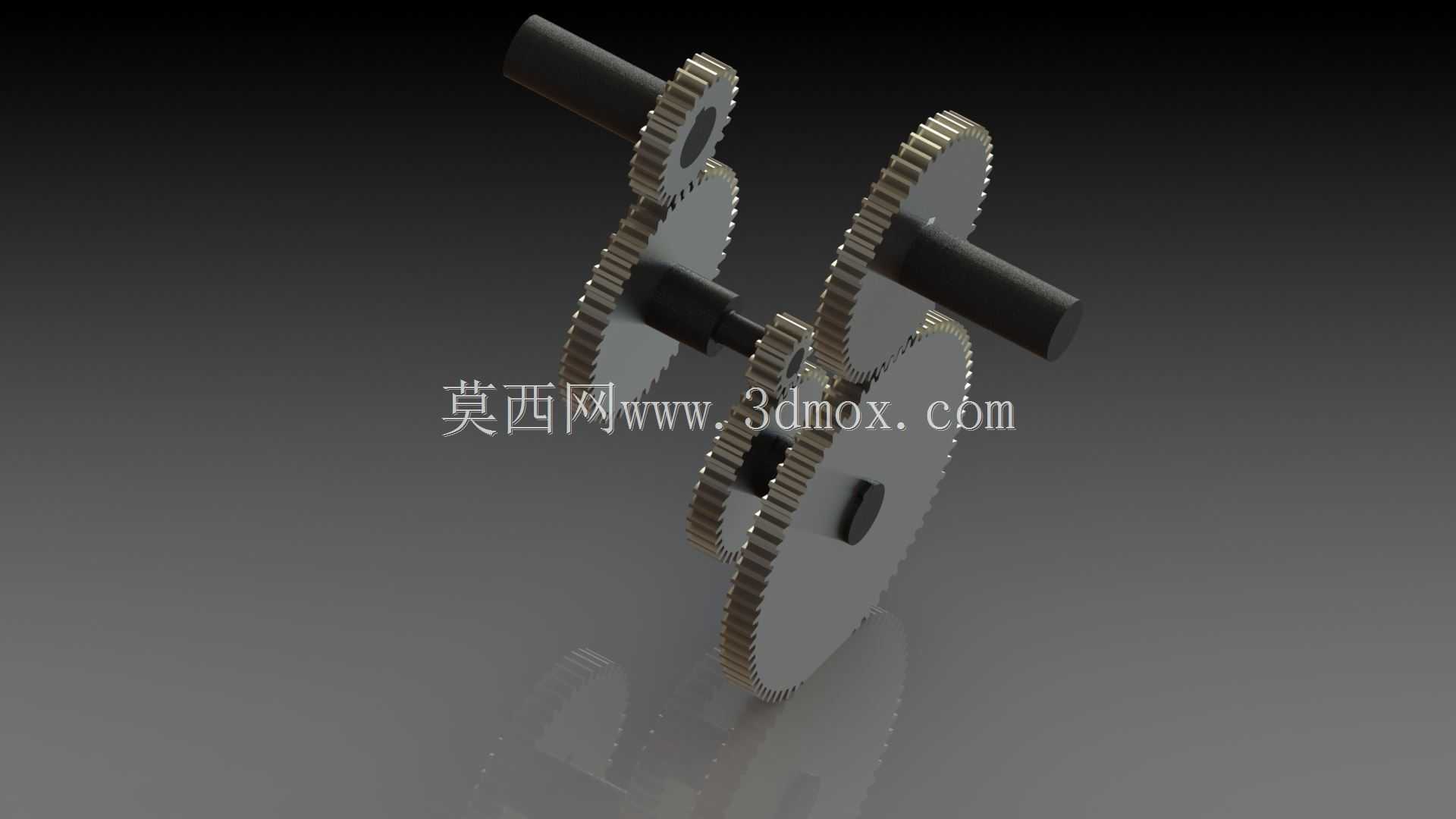

具体到各级齿轮的参数匹配，第一级为小齿轮带动大齿轮实现初步减速，第二级通过中间轴上的双联齿轮实现动力传递，第三级再次通过齿比匹配最终实现0.25的总减速比，每一级的齿宽都经过了匹配计算，在保证齿面接触强度足够的前提下，尽可能压缩齿轮的轴向尺寸，控制整个箱体的整体宽度。齿轮的齿形采用标准渐开线直齿，加工难度低，装配时不需要调整螺旋角带来的轴向力，支撑轴承只需要承受径向载荷，选用普通深沟球轴承就能满足支撑需求，降低了整体的制造成本和后期维护难度。箱体的安装边界设计得比较规整，整体为长方体结构，底部和侧面都预留了安装螺孔的位置，可以根据设备的安装空间选择卧式或者立式安装，不需要额外制作安装转接板，输入输出轴的轴径尺寸统一，适配市面上常规的联轴器规格，选型时不需要额外定制转接零件。

在实际使用中，这类齿轮箱的润滑采用脂润滑即可，因为转速不高、传动负载不大，不需要设计复杂的油路循环结构，箱体内腔预留的润滑脂存储空间足够保证长期运行的齿面润滑，密封采用简单的毡圈油封就能防止润滑脂泄漏，同时阻挡外界的粉尘进入啮合区域。设计时特意将各级齿轮的中心距做了整数化处理，加工箱体轴承孔时可以直接用标准镗刀加工，不需要定制非标刀具，孔系的位置度公差控制在0.02mm以内，保证齿轮啮合时的齿侧间隙在合理范围，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致卡齿、运行阻力过大的问题。很多人在做这类小减速比传动结构时，容易犯的错误是直接用单级齿轮匹配齿比，导致单级齿轮的大小轮直径差过大，小齿轮的齿根强度不足，同时大齿轮的转动惯量过大，反而影响传动响应速度，采用三级传动的方案，把总齿比拆分到每一级，每一级的齿轮直径差都控制在合理范围，既保证了每一级齿轮的强度，又能把整体传动惯量控制在较低水平，传动的响应速度更快，频繁正反转时的回差也更小。

从安装适配性来看，这款齿轮箱的输入轴和输出轴的轴伸长度经过优化，既保证了联轴器的安装锁紧空间，又不会因为轴伸过长导致轴端挠度变大，影响传动稳定性。箱体的壁厚设计兼顾了刚性和轻量化，在轴承安装位置做了局部加厚处理，避免轴承支撑位置受力变形，其余位置的壁厚在满足铸造或者3D打印强度的前提下尽可能减薄，整体重量控制得比较轻，适合安装在对重量有要求的桌面设备或者移动小型设备上。在工程选型时，这类齿轮箱通常搭配小型直流电机或者步进电机使用，用于需要精确转速匹配、对传动回差有一定要求但负载不大的场合，比如小型物料分拣装置的转盘驱动、教学实验台的传动演示模块、小型阀门的驱动执行机构，都能看到这类结构的应用。它不需要像大减速比行星减速箱那样追求极高的扭矩密度，而是侧重传动的平顺性、安装的便利性以及维护的简单性，在对应的细分工况下，比通用型减速箱有更好的适配性。
