200W与400W适配型坚果齿轮减速箱结构

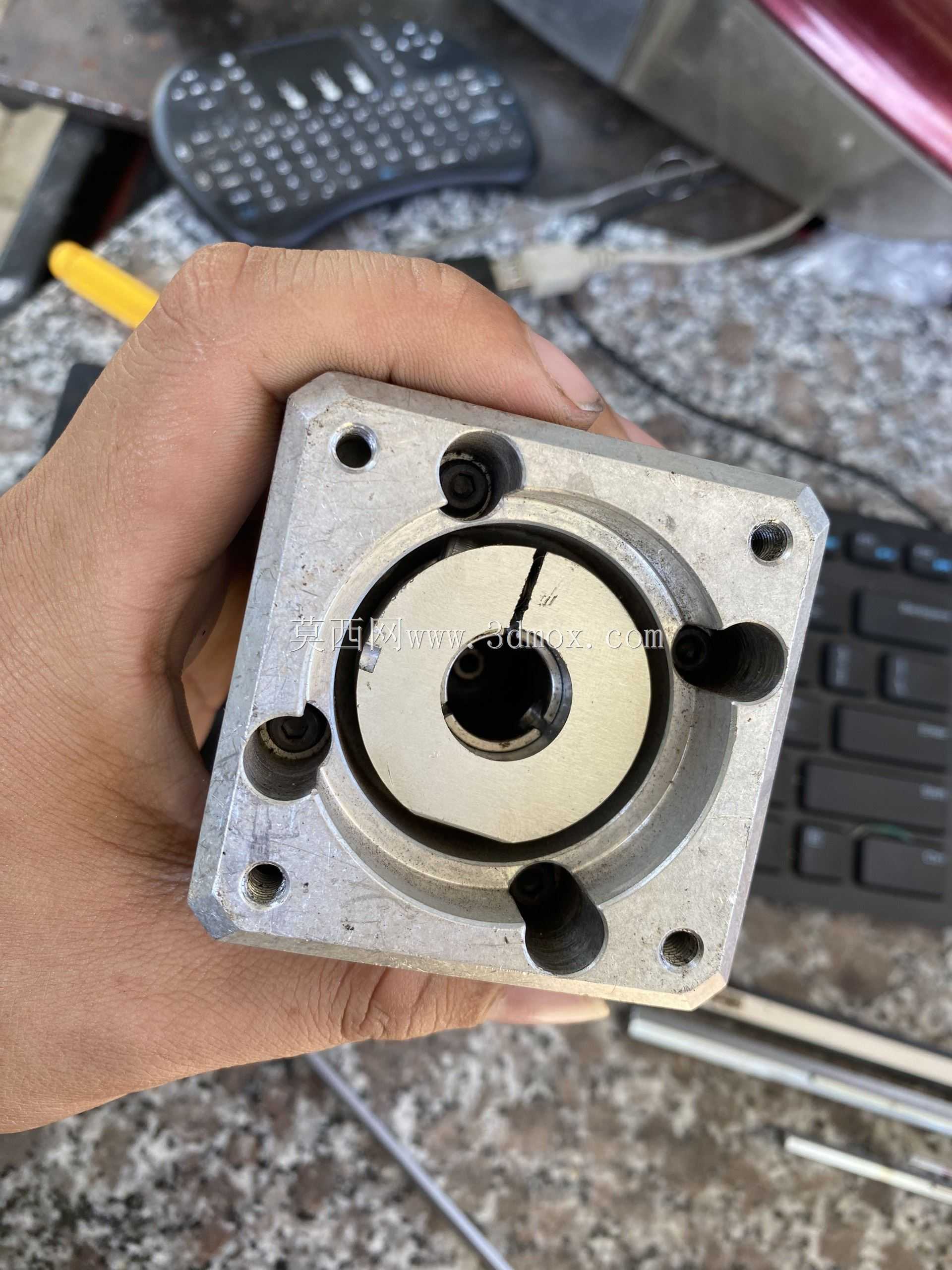

　　这款适配200W与400W功率段的齿轮减速箱，在小型自动化传动场景里的适配性相当宽泛，常见于桌面级数控设备的进给轴传动、小型输送线的动力端、非标工装的扭矩放大单元，也能匹配小功率伺服、步进电机的输出端，解决小功率电机输出扭矩不足、转速过高无法直接驱动负载的问题。从结构设计来看，箱体采用方形法兰安装面，安装孔位做了沉孔处理，安装时螺栓头部可以完全沉入孔内，不会突出安装面干涉周边部件，四个角的安装孔采用对称布局，适配市面上多数同功率段电机的安装法兰尺寸，不需要额外做转接板就能完成对接，能减少设计阶段的安装适配工作量。

　　输入端的轴孔做了精准的公差配合设计，和电机输出轴配合时能保证同轴度，避免高速运转时出现偏心振动，内部的齿轮啮合间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转卡滞、温升过高。从实际使用场景出发，这类小功率减速箱常被用在负载转速要求在几十转到几百转区间的工位，比如小型分拣机构的拨轮驱动、点胶设备的位移轴传动、小型包装设备的送料机构，这些场景不需要太大的输出扭矩，但对传动的平稳性、安装的紧凑性有较高要求，这款减速箱的方形结构在安装时可以直接贴紧设备安装板，不需要预留额外的避让空间，整体占用的安装空间比同功率的圆形减速箱更规整，方便在紧凑的设备内部布局。设计阶段针对安装边界做了充分考量，箱体的法兰边厚度经过强度校核，在额定输出扭矩下不会出现安装面变形，输出端的轴伸长度适配常规的联轴器、同步轮安装尺寸，不需要额外加工轴头就能直接配套常用的传动连接件。箱体的材质采用压铸铝合金，在保证结构强度的同时控制了整体重量，安装在小型设备的悬臂结构上也不会带来过大的负载，表面的机加工面保证了安装的平面度，和电机对接、和设备安装面贴合时不会出现缝隙，能避免长期运转后螺栓松动。

　　内部的齿轮传动结构采用多级减速布局，针对200W和400W两个功率段做了通用化设计，只需要调整内部齿轮的齿数配比就能实现不同减速比的切换，不需要更改外部安装尺寸，这对设备选型来说非常友好，同一款安装位可以根据不同的负载转速、扭矩需求选择对应减速比的型号，不需要重新设计设备的安装结构。在实际装配过程中，这款减速箱的输入端锁紧结构操作便捷，不需要专用工具就能完成和电机轴的锁紧固定，后期维护拆解也很方便，箱体上的定位销孔能保证和电机对接时的同轴度，装配时不需要反复调整对中，能减少装配环节的工时消耗。

　　从传动特性来看，这款减速箱的齿轮采用润滑脂润滑，出厂时已经预填了合适剂量的润滑脂，正常使用周期内不需要频繁补充润滑，适合在无尘、常温的车间环境下长期运行，运转时的噪音控制在合理区间，不会对小型桌面设备的使用环境造成噪音干扰。针对不同的安装姿态，箱体的密封结构做了优化，不管是水平安装、垂直安装还是侧向安装，都不会出现润滑脂渗漏的情况，能适配设备内部不同方向的安装空间。在选型匹配时，只需要确认电机的输出轴径、安装法兰尺寸、所需的减速比和输出扭矩，就能直接选用，不需要做额外的结构修改，对于做非标自动化设备的结构工程师来说，能大幅缩短传动部分的设计周期，减少定制加工件的数量，降低设备的整体制造成本。
