带旋转转盘结构的滚筒输送设备

在生产车间的物流转运环节，尤其是多线交汇的工位段，常规直线滚筒输送机往往无法满足物料换向、分流、转角输送的需求，这款带旋转转盘结构的滚筒输送设备，正是针对这类场景设计的专用输送单元。从实际应用来看，这类设备常布置在包装生产线、仓储分拣线、机加工工序流转段的十字或丁字交汇点位，用来承载托盘类、箱体类规整工件，在不改变工件摆放朝向的前提下完成90度或指定角度的输送方向切换，也可配合上下游设备完成工件的暂存、对位、转向后再送入下一道工序，避免人工搬运转向带来的效率损耗与工件磕碰风险。

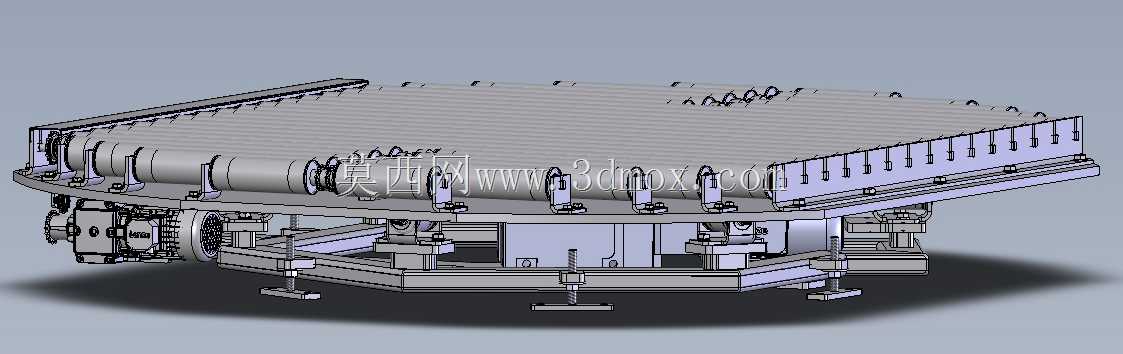

从功能特性上看，该设备的输送面由多根平行排布的无动力或动力滚筒组成，单根滚筒的承载能力根据输送物料的单重做了匹配选型，滚筒间距参考常规托盘的底部支撑跨距设计，避免输送过程中托盘卡滞、下沉。下方的旋转转盘承载结构采用回转支撑作为核心回转部件，搭配底部的驱动单元实现整段输送面的平稳回转，回转角度可根据工位需求做限位设置，常见的回转角度为90度，适配直角交汇的生产线布局，部分特殊场景下也可设置为180度回转，满足U型线的流转需求。设备底部设置了多组可调支撑脚，可在安装时根据车间地面的平整度调整设备整体水平度，调整行程覆盖常规车间地面的高低差范围，保证滚筒面整体处于水平状态，避免工件在输送或回转过程中出现滑移、偏斜。

设计思路上，这款设备优先考虑了输送与回转动作的协同性，滚筒的驱动与转盘的回转驱动做了互锁逻辑设计，当转盘处于回转动作过程中，滚筒输送驱动处于停止状态，避免工件在回转过程中出现相对位移；当转盘回转到位并触发定位锁定信号后，滚筒驱动才会启动，将工件输送至下游线体。机架部分采用型钢焊接成型后做去应力处理，避免长期承载后出现结构变形，滚筒的安装座采用可调式结构，可在装配与后期维护时调整单根滚筒的高度与平行度，保证输送面的平面度公差控制在合理范围内。侧边设置的导向挡边可根据工件的宽度做调整，适配不同尺寸的箱体、托盘输送需求，挡边顶部做了圆弧过渡处理，避免工件剐蹭损伤。

从安装边界来看，该设备的整体占地尺寸参考常规线体的宽度做了适配，输送面高度与上下游常规滚筒线的高度保持一致，可直接对接现有生产线，无需对原有线体做大规模改造。设备的驱动单元布置在机架侧方，预留了足够的维护操作空间，日常检修时无需拆解主体结构即可完成驱动部件的保养、易损件更换。回转支撑的安装位置做了密封防护设计，避免车间内的粉尘、切削碎屑进入回转配合面，延长核心部件的使用寿命。在实际选型应用中，可根据输送物料的最大单重调整滚筒的壁厚、回转支撑的承载等级，以及驱动电机的功率，重载场景下可在转盘底部增加辅助支撑轮，分散回转支撑的承载压力，保证大负载回转过程的平稳性，避免出现转盘倾斜、卡顿的问题。设备的电气接口预留在机架侧方的接线盒内，可直接接入车间现有生产线的控制系统，也可搭配独立的控制箱实现单机手动操作，适配不同的产线集成需求。
