重载方形安装座万向聚氨酯脚轮结构

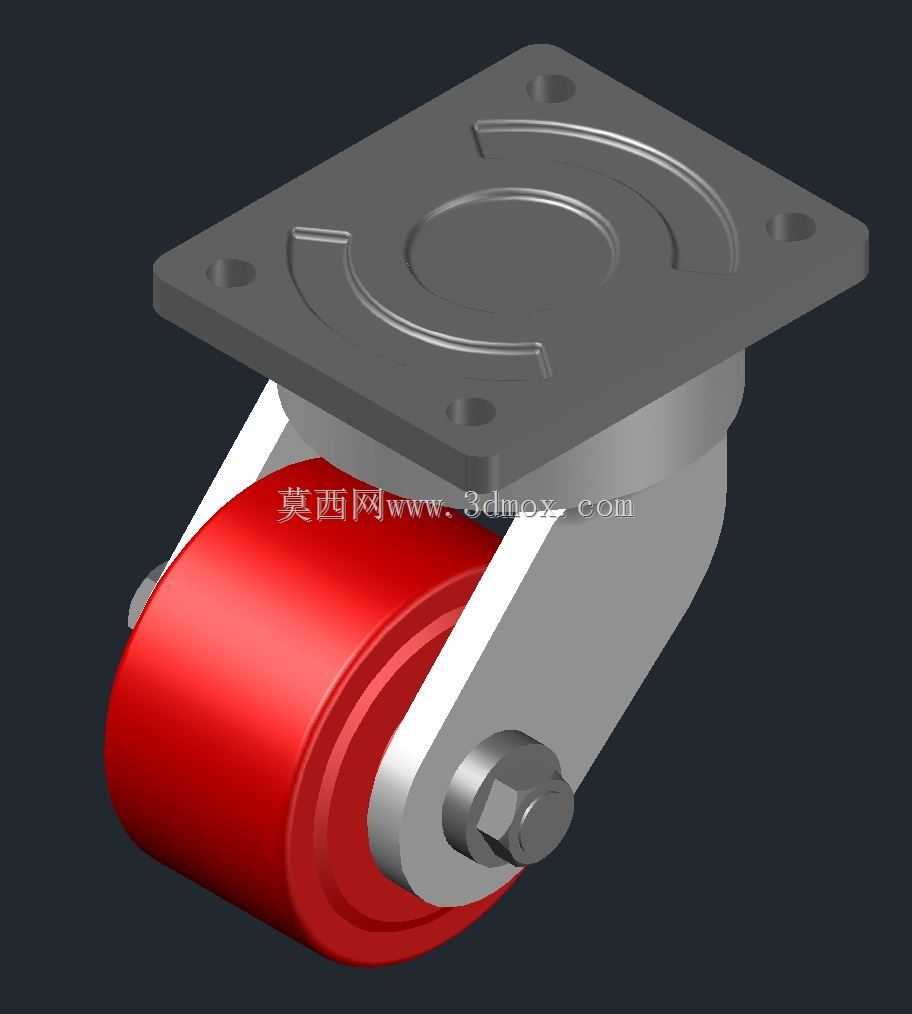

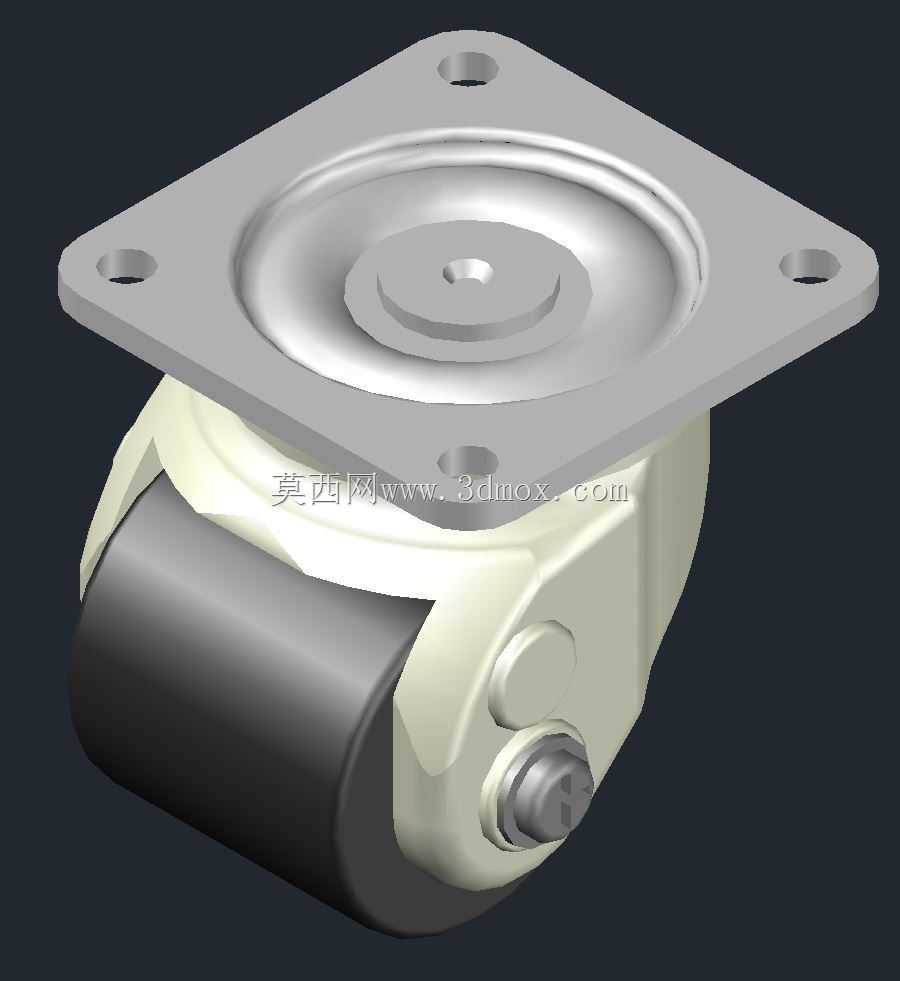

　　做车间物流周转设备、重型工装台架设计的时候，脚轮选型和安装结构的合理性，直接决定了整套设备的移动顺畅度和长期使用可靠性，很多刚入行的结构工程师容易忽略脚轮安装座的承载冗余设计，最后出现台架推不动、转向卡滞甚至安装板变形撕裂的问题。这款万向脚轮的结构设计，首先从安装端就做了针对性的强化，顶部采用方形四孔法兰安装座，相比同规格的圆形安装板，方形法兰的四个安装孔分布在四个角位，安装时与设备底部的方管框架贴合度更高，螺栓受力更均匀，不会出现圆形座安装时孔位对齐偏差导致的局部应力集中问题；安装板上预留的环形加强槽，是在不增加板材整体厚度的前提下，通过冲压成型的加强筋结构提升安装板的抗弯折能力，当脚轮承受偏载，比如设备斜向过地面接缝、轨道凸起的时候，安装板不会因为局部弯矩出现翘曲变形。

　　转向回转结构采用了大直径的回转支承面，相比小直径的铆接转向结构，大直径回转面的接触面积更大，单位面积承受的压应力更小，长期重载使用下不会出现转向座磨损松旷的问题，回转结构的上下配合面做了平行度公差控制，转向时不会出现卡顿、偏摆的情况，哪怕是承载状态下转向，也不需要额外施加过大的推力。滚轮部分采用聚氨酯包胶结构，滚轮的金属内芯与聚氨酯层之间做了滚花咬合处理，避免长期承重滚动后包胶层与内芯脱层分离；聚氨酯材质的滚轮相比尼龙滚轮，地面适配性更好，在环氧地坪、水泥地面、钢板地面上滚动时都不会产生过大的噪音，也不会划伤车间的环氧地坪面层，同时聚氨酯材料的阻尼特性适中，推动设备时不会出现硬轮那种弹跳感，过地面小缝隙、小凸起的时候能起到一定的缓冲作用，减少设备上搭载的精密仪表、工装夹具因为震动出现的精度偏移。

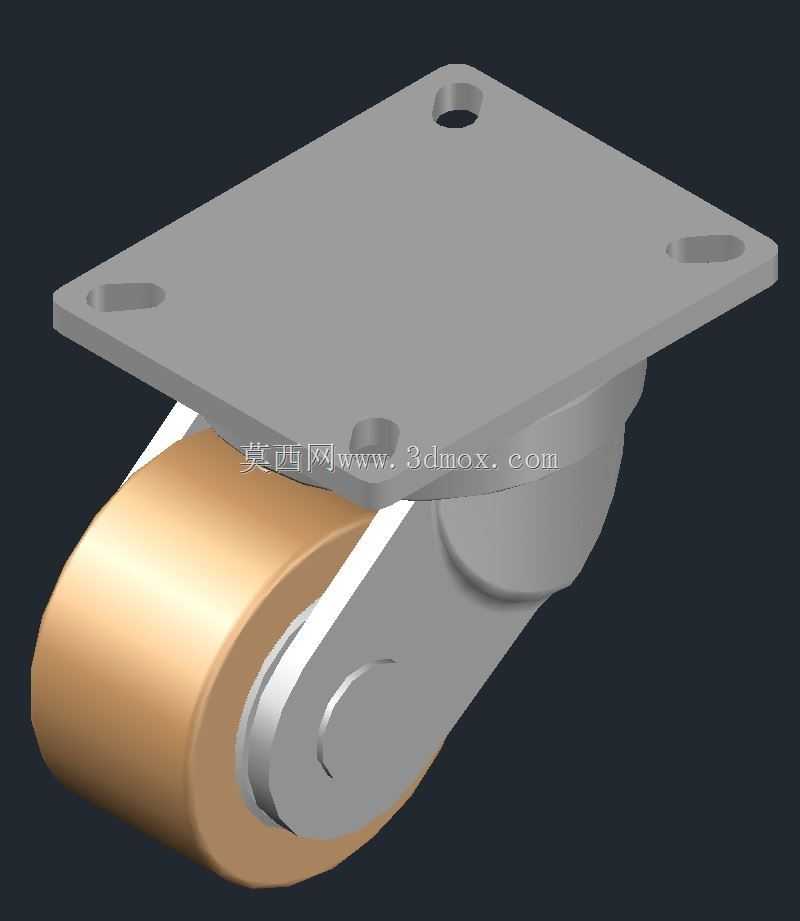

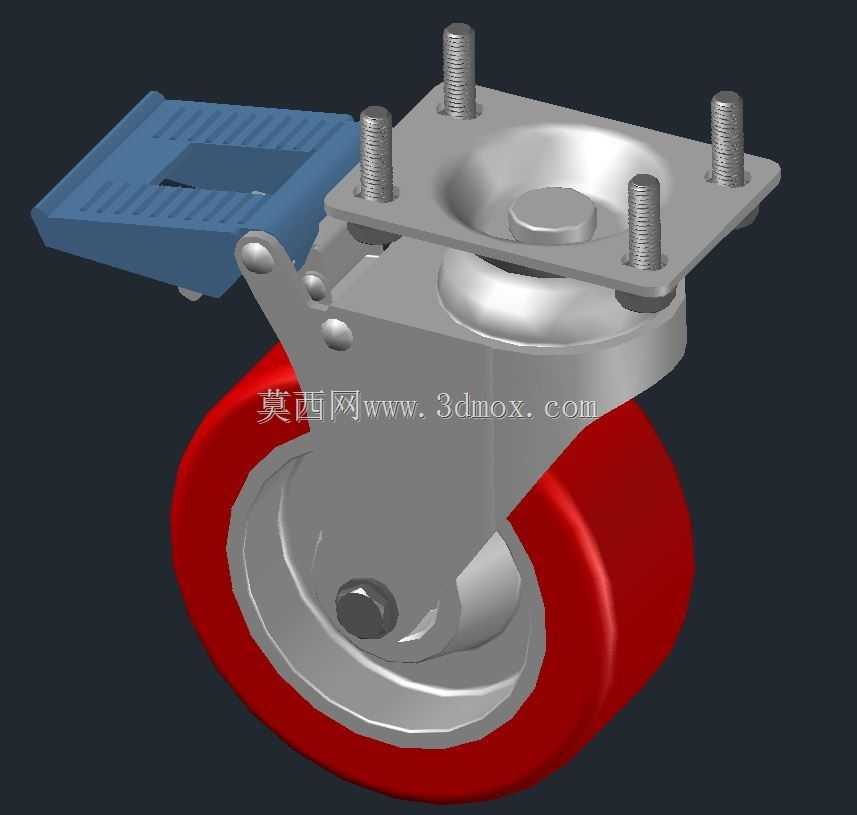

　　滚轮的支撑支架采用双侧钢板折弯成型的叉型结构，两侧支架的同轴度通过工装焊接保证，滚轮轴穿过两侧支架后用防松螺母锁紧，避免长期震动后螺母松脱导致滚轮掉落；滚轮与支架之间预留了合理的间隙，不会因为加工误差或者杂物卡入导致滚轮卡滞，同时间隙控制在合理范围内，不会出现滚轮轴向窜动过大的问题。从安装边界来看，这款脚轮的方形安装座孔位采用通用的工业脚轮安装孔距，适配市面上多数标准重型脚轮的安装尺寸，工程师在做设备改型或者旧设备脚轮更换的时候，不需要重新在设备底部打孔，直接替换即可；整体安装高度控制在常规重载脚轮的高度区间，不会因为脚轮高度过高导致设备整体重心上移，提升设备移动时的稳定性，避免侧翻风险。在实际应用场景中，这类重载万向脚轮通常搭配同规格的定向脚轮使用，一般在设备底部的四个角位，两个定向轮搭配两个万向轮，或者四个万向轮搭配侧边刹车结构，适用于重型工具柜、移动工装台、自动化设备移动机架、车间周转料架、重型AGV小车的行走支撑结构；设计选型的时候需要注意，单轮的额定承载需要留足1.5倍以上的安全冗余，比如设备总重加上搭载工件总重为1吨，四个脚轮的单轮承载就不能低于375公斤，避免地面不平整导致单个脚轮承受过大载荷出现结构损坏。

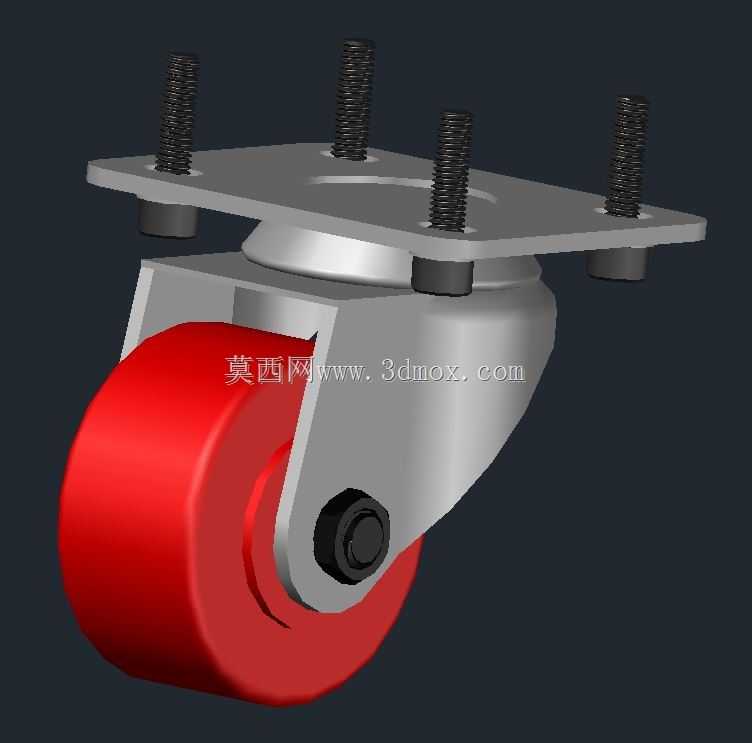

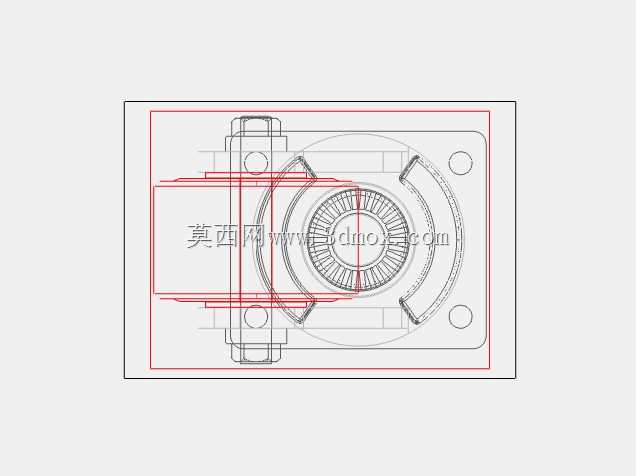

　　另外在建模的时候，这类脚轮的细节结构不能省略，比如安装板的螺栓沉孔深度、回转座的配合间隙、滚轮的倒角结构，这些细节会直接影响后续工程图输出时的尺寸标注准确性，也能在做设备整体装配干涉检查的时候，提前发现脚轮与设备底部横梁、线缆线槽等部件的干涉问题，避免实际加工装配时出现安装不上的情况。很多工程师在调用标准件脚轮模型的时候，往往只看整体安装尺寸，忽略了转向时支架的转动半径，这款脚轮的回转支架转动半径做了优化，支架转动时不会超出安装板的外轮廓范围，安装时不需要额外预留过多的侧边间隙，能有效压缩设备底部的安装空间，提升设备整体的结构紧凑性。滚轮的轴端采用六角头螺栓加防松螺母的固定方式，后期维护更换滚轮的时候，只需要拆下轴端螺母就能抽出滚轮轴，更换包胶磨损的滚轮，不需要把整个脚轮从设备上拆下来，降低了后期维护的工作量。
