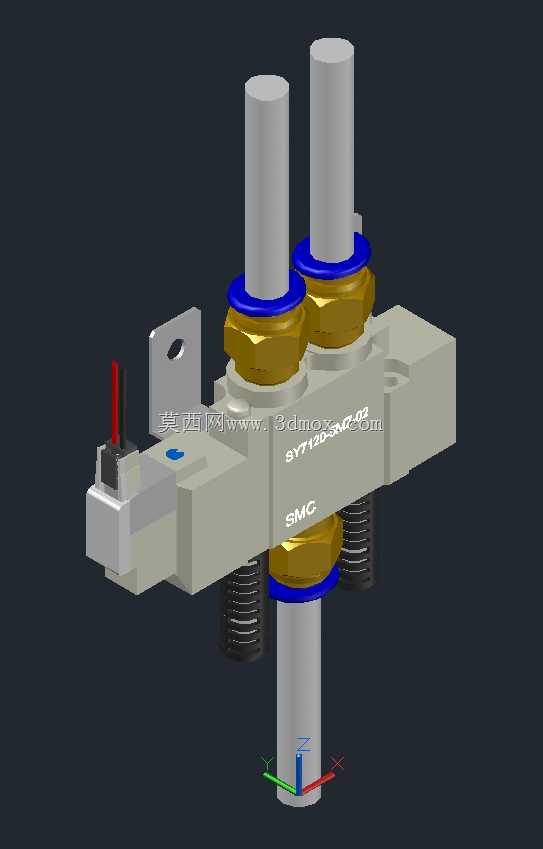

SMC型SY7000系列五通电磁阀带集成端口阀组

在自动化生产线的气动控制回路搭建中，阀组的集成化设计直接决定了气路布局的整洁度、响应速度与后期维护效率，这款SY7000系列五通电磁阀带端口单体阀组，正是针对中小规模气动控制点的集中供气、集中控制需求开发的模块化阀件。从实际应用场景来看，这类阀组广泛适配3C电子组装线的工件夹持、搬运工位，包装机械的气缸动作切换，小型专机的气动执行元件控制，以及轻工设备的气路逻辑控制场景，相比零散安装的单个电磁阀，集成式阀块能够大幅减少外接气管的接头数量，降低气路泄漏点，同时缩短阀到气缸的气路长度，提升气动系统的响应速度。

从产品功能特性来看，该阀组为五通结构设计，可实现双作用气缸的进退动作控制，也可通过气路转接实现单作用气缸、真空发生器等元件的气路切换，阀体自带的集成端口直接预留了标准快插接头安装位，无需额外在阀块上加工接孔，现场安装时只需将对应规格的气管插入接头即可完成气路连接，侧面预留的安装孔位支持标准DIN导轨安装，也可通过支架直接固定在设备型材面板上，适配不同设备的安装空间需求。阀体上集成的手动调试按钮，可在设备断电、未接通气源控制信号的状态下，手动切换阀的通气状态，方便设备调试阶段单独测试每个气缸的动作是否顺畅，排查气路接线、接管错误，避免调试阶段误触发信号带来的安全风险。

从设计思路层面拆解，这款阀组采用了模块化的单体拼接逻辑，单个阀片可根据实际控制的气缸数量自由增减，无需重新加工整块阀板，当设备后期需要增加气动控制点时，只需在现有阀组末端拼接对应数量的同系列阀片，扩展气路即可，无需重新设计整个气路阀组，大幅降低设备改造的设计与加工成本。阀片与阀块之间的密封采用整体式密封圈，拼接时只需对准定位槽锁紧固定螺丝即可保证密封性能，无需额外涂抹密封胶或加装生料带，减少装配工序的同时也避免了密封材料碎屑进入气路造成阀件堵塞的问题。气路通道在阀块内部采用等径设计，保证每个阀位的供气压力一致，避免因阀位距离进气口远近不同造成的气缸动作速度差异，保证多工位同步动作时的一致性。

关于外形尺寸与安装边界，这款SY7120规格的阀组单体宽度为22mm，单联阀组加上顶部快插接头的总高度为78mm，阀体总深度为68mm，安装孔位的中心距为18mm，适配市面上通用的SY系列电磁阀安装支架，进气口位于阀组的侧端，采用G1/4标准管螺纹，可适配外径8mm或10mm的气动快插接头，工作口位于阀组顶部，可根据气缸气管规格选择适配6mm或8mm气管的快插接头，排气口位于阀组底部，可直接安装消声器降低排气噪音，也可通过汇流排将排气集中引出设备外部。安装时需要预留阀组顶部至少30mm的气管插拔空间，侧面预留20mm的手动按钮操作空间，接线端位于阀组前端，预留15mm的接线与指示灯观察空间即可，整体安装占用空间远小于零散布置的独立电磁阀，非常适合安装空间紧凑的小型自动化设备。

在实际选型应用中，这款阀组的工作压力范围覆盖0.15-0.7MPa，适配常规工厂气动系统的供气压力范围，响应时间在10ms以内，可满足高频次的气缸动作切换需求，阀体材质采用压铸铝合金，表面做阳极氧化处理，在常规工厂环境下具备不错的抗腐蚀能力，可适应多尘、轻度油污的车间使用环境，内部阀芯采用密封件与硬质阳极氧化阀套配合，长期动作下的磨损量极小，可保证上千万次的动作寿命，减少设备后期的阀件更换维护成本。
