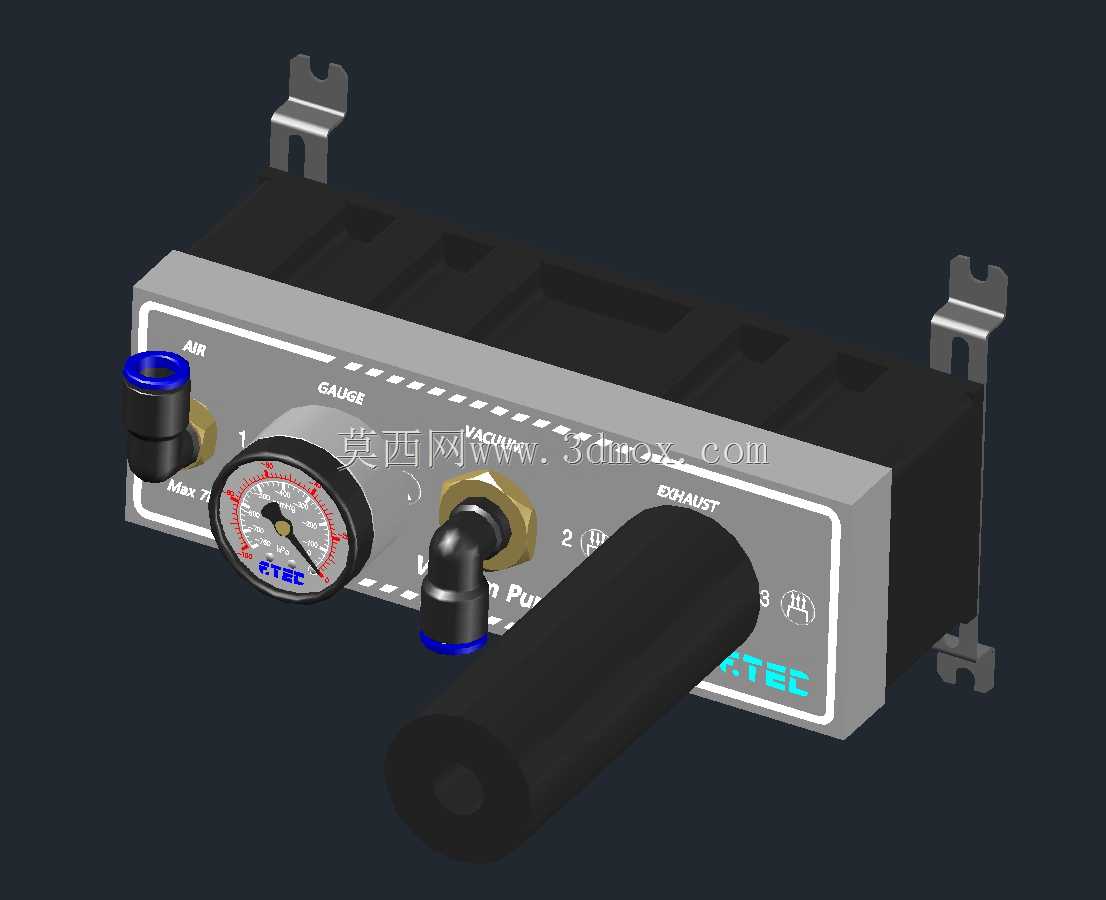

集成式VLE03系列大型真空发生器结构

　　在自动化气动回路的负压供给场景中，这类集成式真空发生器常被布置在吸盘取料工位的近端气路，相比传统分散布置的真空发生组件，它把负压产生、压力显示、气路接口、消声结构全部整合在单个阀块本体上，能大幅缩短负压响应的气路长度，减少管路压力损耗，在3C电子小件搬运、包装线纸箱吸取、注塑机机械手取件这类需要快速建立真空的工位上适配性极强。从结构设计逻辑来看，本体采用铝合金阀块作为基体，所有气路通道直接在阀块内部加工成型，省去了外接管路连接的接头冗余，也降低了气路泄漏的风险点。

　　正面集成的径向压力表直接连通真空发生腔，能实时显示当前回路的负压值，方便现场调试人员快速判断真空度是否达到抓取要求，不需要额外在回路中串接真空检测表，减少了外接元件的安装空间占用。气路接口采用快插式结构设计，进气口、真空输出口、排气口的位置做了明确的标识区分，现场接气时不需要对照图纸反复核对接口定义，快插接头的密封结构能适配常用的PU气动软管，插装后即可实现可靠密封，不需要额外做密封处理。排气端集成了大尺寸的消声筒体，压缩空气从拉瓦尔喷管喷出后直接进入消声腔，能大幅降低高速排气产生的气动噪声，改善车间作业的声环境，同时消声结构做了快拆设计，长期使用后如果出现消声棉堵塞，可以直接拆下清理或者更换，不需要拆解整个阀块。安装结构上，本体两侧预留了金属安装挂耳，挂耳上开有标准的安装槽孔，可以直接通过螺栓固定在设备的安装板或者型材支架上，安装孔位做了长槽设计，允许一定的安装位置偏差，降低现场安装的对位精度要求。从安装边界来看，整体结构的横向、纵向、垂向尺寸都做了紧凑化处理，阀块本体的厚度控制在较小范围内，即使在机械手末端的狭小安装空间内也能布置，不会和周边的夹具、走线结构产生干涉。

　　功能特性上，这类大流量真空发生器的负压建立速度快，能同时驱动多个小直径真空吸盘作业，对于表面平整的纸质、塑料、金属薄板类工件都能提供足够的吸附保持力，内部的真空发生芯件采用模块化设计，如果后续需要更换不同流量规格的发生芯，不需要更换整个阀块，只需要拆开端盖替换芯件即可，降低了后期维护的成本。设计过程中，阀块的表面做了硬质阳极氧化处理，既能提升本体的耐磨性能，也能防止车间环境中的水汽、油污对阀块表面造成腐蚀，各个接口的螺纹连接处都做了密封面精加工，保证装配后的密封可靠性，压力表的安装位置做了下沉式设计，避免设备运行过程中周边物件磕碰造成压力表损坏。

　　在实际选型适配时，这类集成式真空发生器不需要额外搭配真空过滤器、消声器、压力表这些外接附件，整套组件可以直接接入气动回路使用，能减少设计人员的元件选型工作量，也能降低BOM表的元件种类数量，简化装配环节的作业流程。气路流道的设计上，内部通道做了圆弧过渡处理，减少压缩空气流动过程中的阻力损失，提升真空发生的效率，在相同供气压力下能获得更高的真空度和更大的吸入流量。
