车载集成式空气调节控制阀组结构

　　该阀组类空气调节装置主要应用于商用车辆气路控制系统、轨道交通制动气路调控、工业气动设备气源处理单元等场景，核心作用是对压缩空气进行过滤、压力调节、通路切换与输出稳定控制，为下游气动执行元件提供符合压力、洁净度要求的气源，避免气源杂质、压力波动导致的执行机构动作卡滞、密封件过早磨损、控制精度失准等工程问题。从结构设计来看，整体采用集成式阀块布局，将过滤腔体、调压阀芯、电磁换向单元、安装支座整合为一体化组件，相比传统分散式气源处理元件，减少了外接管路的接头数量，降低了气路泄漏点，同时压缩了整体安装占用空间，适配安装空间局促的车载、设备内嵌场景。

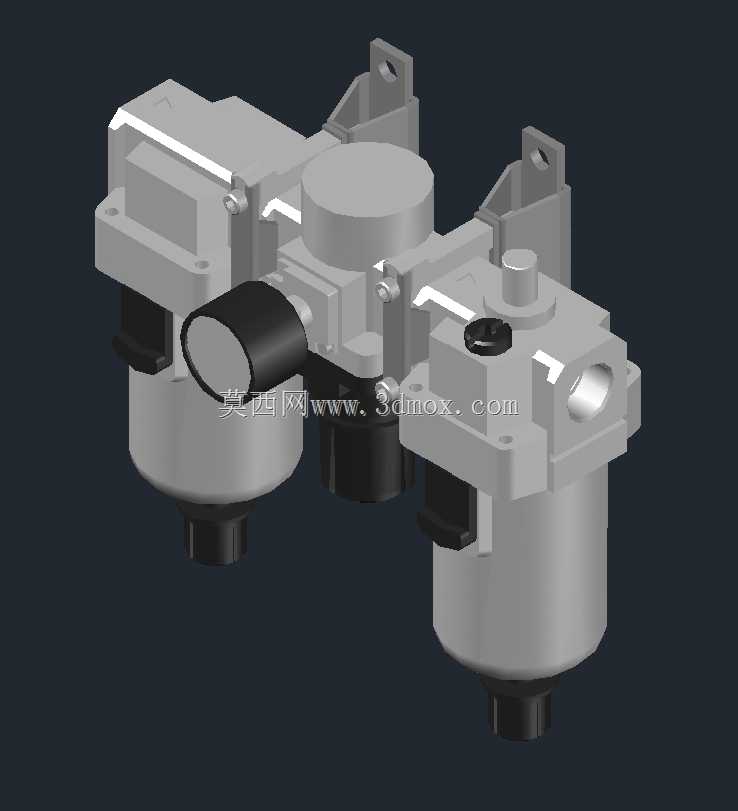

　　两个对称布置的过滤滤杯采用下置式结构，滤杯底部设置手动排污接口，日常维护时无需拆解上部阀组即可完成积液与杂质排放，滤杯与上部阀块的连接采用卡扣式密封结构，更换滤芯时仅需旋转解锁即可拆下滤杯，维护操作无需额外专用工具。上部阀块的安装支座采用带安装孔的支耳结构，支耳与主阀块为一体化铸造成型后加工安装面，安装孔位的同轴度、安装面的平面度按照气动元件安装通用公差设计，可直接通过螺栓固定在设备安装基板上，安装时需保证滤杯下方预留不小于30mm的操作空间，满足排污、滤芯更换的操作边界要求。

　　阀块上的气路接口采用统一规格的内螺纹接口，接口位置沿阀块侧面水平布置，外接管路时可避免管路弯折干涉，接口的密封面采用精加工平面，适配标准气动管接头的密封形式，无需额外加工密封槽即可保证连接密封性。电磁控制单元采用侧置式布局，电磁线圈的接线端朝向阀组外侧，接线操作时不会与周边安装结构产生干涉，线圈防护等级满足车载设备的振动、防尘要求，可适应-40℃到85℃的工作环境温度范围。调压单元设置在阀块上部，调压旋钮采用带锁止结构的设计，完成压力设定后可锁止旋钮位置，避免车辆运行过程中振动导致的压力设定值偏移，调压过程的压力特性曲线平缓，输出压力波动控制在±5%以内，满足精密气动控制的气源稳定性要求。

　　设计过程中充分考虑了气路流道的压损控制，阀块内部的流道采用大圆角过渡设计，避免直角流道导致的气流紊流、压损增大问题，额定流量下的整体压损不超过0.02MPa，保证下游气动元件的供气流量充足。整体结构的材质选择上，主阀块采用压铸铝合金材质，表面做阳极氧化处理，兼顾轻量化与防腐蚀要求，滤杯采用透明高强度工程塑料材质，可直接观察内部积液、杂质堆积情况，方便判断维护周期，内部密封件采用耐油丁腈橡胶材质，适配常规压缩空气介质的密封要求，长期使用不会出现密封材料溶胀、老化开裂问题。安装定位时需注意阀组的安装方向，保证滤杯处于竖直向下状态，倾斜安装角度不超过5度，避免滤杯内的积液倒灌进入内部阀芯区域，导致阀芯卡滞、密封失效。
