龙门式物料拾放堆垛输送设备结构

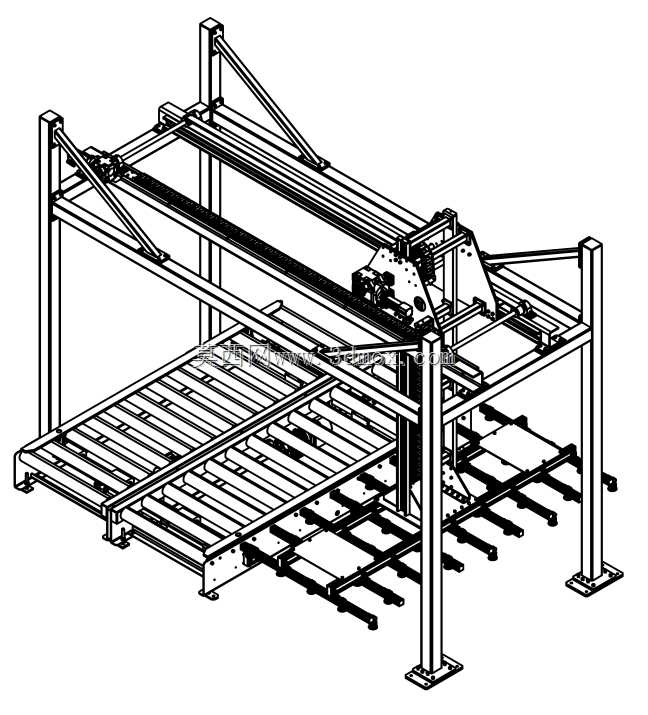

　　这款龙门架构的拾放堆垛设备，核心适配平面仓储、板材加工、成品件码垛的产线衔接场景，在建材加工、家居板材生产、仓储物流的平面周转环节应用广泛，主要完成整层物料的抬升拾取、横向平移、定点放料的堆垛动作，替代传统人工抬放整垛板材或重型工件的作业模式，降低大尺寸平面物料周转过程中的磕碰损伤风险。从结构设计逻辑来看，整体采用四柱式龙门支撑框架，四根方形截面的支撑立柱通过底部法兰板与车间预埋地脚或设备安装底座刚性连接，立柱顶部设置双拼横梁作为横向移动的承载基础，横梁侧面加装斜向加强筋，抵消长行程横向移动过程中产生的倾覆力矩，避免横梁长期受载出现下挠变形。

　　横向移动模组搭载在双横梁之间，通过线性导轨实现X向的平稳滑移，驱动端采用齿轮齿条传动结构，相比同步带传动具备更高的承载能力，相比丝杠传动能适配更长的横向行程，满足大跨度工位之间的物料转运需求。拾放执行端采用多齿叉式抬升结构，叉齿沿物料输送方向平行排布，可直接伸入托盘或物料架的间隙内，通过垂直方向的小幅抬升完成整层物料的托举，无需额外配置夹爪或真空吸附组件，适配表面无平整吸附面、边缘无可靠夹持点的硬质板材、栈板装载工件的拾取作业，叉齿间距可根据实际承载的物料尺寸做模块化调整，单根叉齿的截面做了加厚处理，避免长悬臂状态下叉齿端部下弯导致物料滑落。

　　设备的安装边界需要结合现场工位布局预留足够空间，横向行程范围覆盖进料工位与堆垛工位的总跨度，立柱外侧需要预留至少600mm的维护通道，用于导轨润滑、传动部件检修、传感器校准等日常维护作业，底部安装面的平面度公差需要控制在每米2mm以内，避免框架安装后出现应力扭曲，导致移动模组运行卡滞。垂直升降方向采用导向柱配合线性滑轨的结构，保证抬升过程中叉齿平面始终保持水平，升降行程根据物料堆垛的最大高度设定，可满足最高1.8米的垛堆码放需求，升降驱动端配备过载保护机构，当抬升重量超过额定承载阈值时自动触发停机，避免结构过载变形。

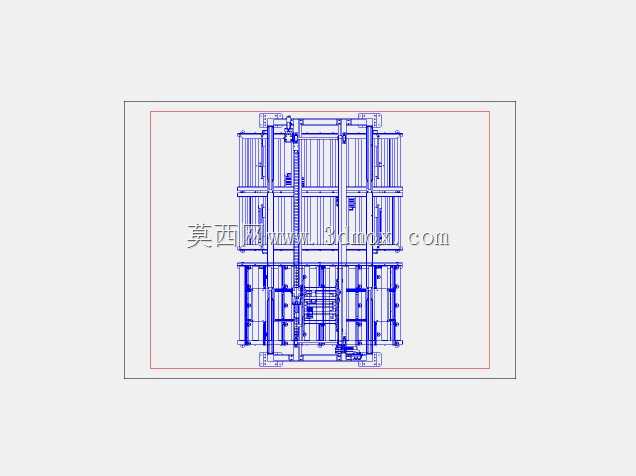

　　设备的进料端可对接辊筒输送机、链条输送机等平面输送设备，当物料输送至拾放工位后，定位机构对物料位置做微调校正，保证叉齿能够准确对准物料底部的间隙，完成拾取动作后横向移动至堆垛工位，按照设定的层叠高度逐次放料，完成整垛物料的自动堆垛作业，整个作业过程无需人工介入，可适配24小时连续作业的产线节奏。在结构细节处理上，所有型材拼接位置均采用螺栓连接加定位销的固定方式，既方便运输过程中的分体拆装，也能保证现场组装后的结构精度，导轨安装面做了铣削加工处理，保证导轨直线度满足高速移动的精度要求，所有运动部件的外侧均预留了传感器安装位，可根据实际需求加装行程限位开关、位置检测光电开关，实现全流程的位置闭环控制，避免设备超程运行引发碰撞事故。这款设备的结构设计没有采用复杂的多轴联动结构，所有运动均为直线往复动作，故障率更低，维护难度更小，对于大尺寸、大重量平面物料的周转堆垛场景，相比关节机器人具备更高的承载能力和更大的作业覆盖范围，投入成本也更低，非常适合中小规模生产车间的物料自动化升级改造，在建模过程中所有结构件的尺寸均按照实际工程应用的常用参数设定，可直接作为同类设备设计的参考蓝本，根据实际生产的物料尺寸、承载重量、工位跨度做参数调整即可快速衍生出适配具体场景的设备方案。
