双轴流风机立式制冷蒸发器结构设计

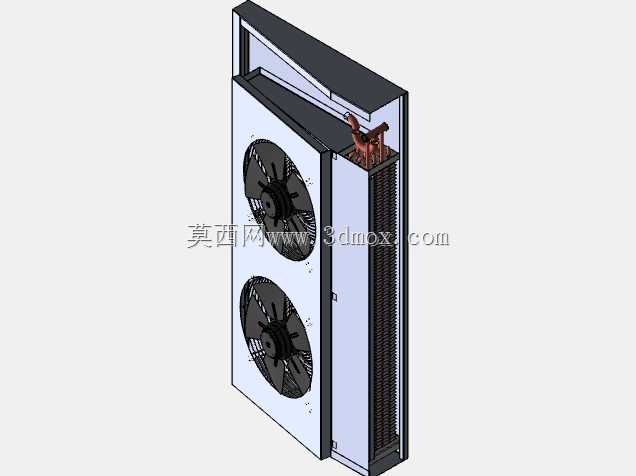

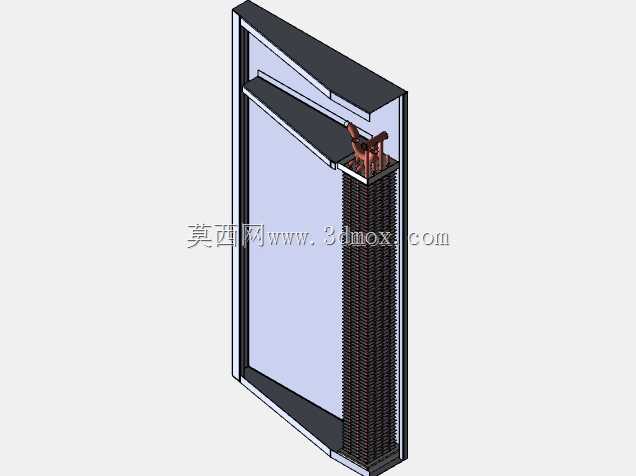

这款立式风冷蒸发器主要面向中小型商用制冷场景设计，常见应用在商超冷藏展示柜、小型冷库冷风机组、工业低温冷却工位的换热末端，作为制冷循环里直接输出冷量的核心部件，承担着将冷媒携带的冷量通过强制对流传递到目标空间的作用。从结构布局来看，整体采用窄长立式安装形态，适配侧装式机组的安装空间，避免卧式结构占用过多纵深位置，在柜体侧壁、冷库侧墙这类狭长安装位上有更好的适配性。

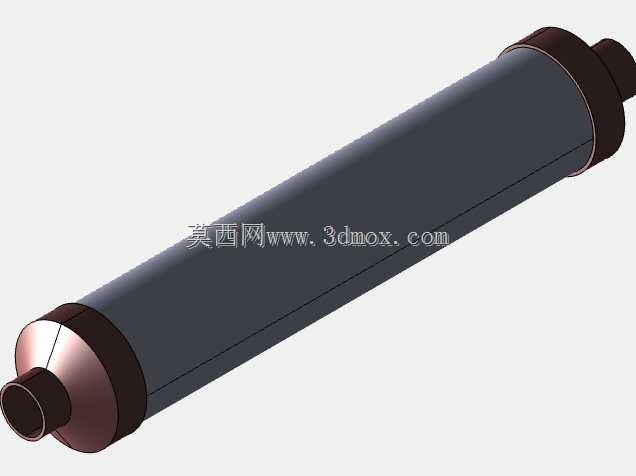

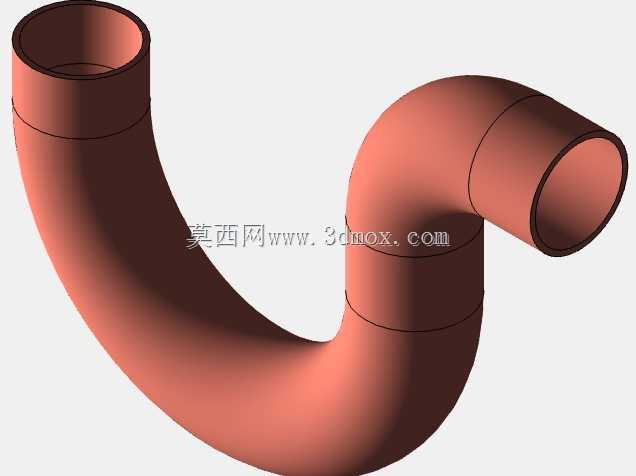

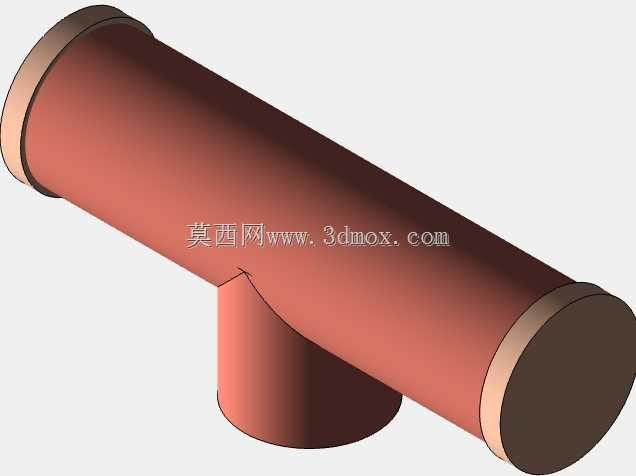

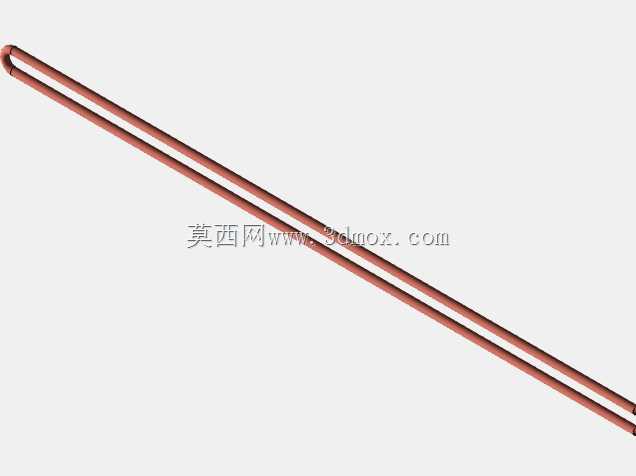

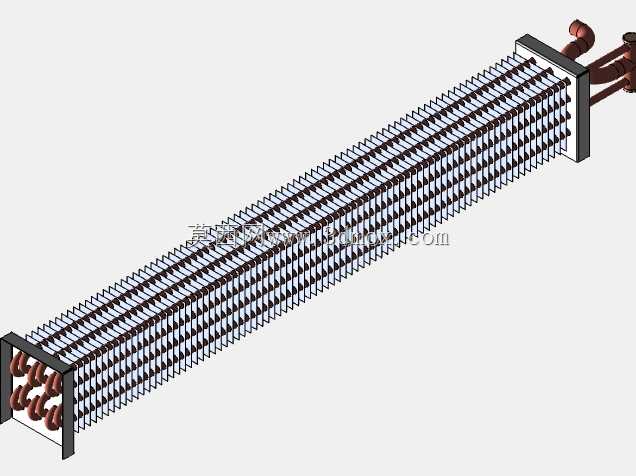

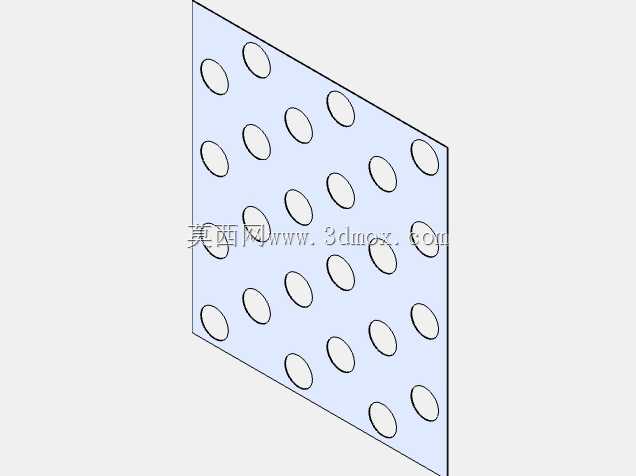

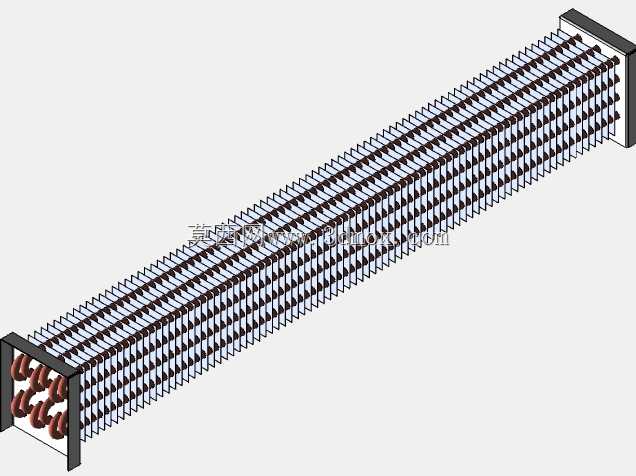

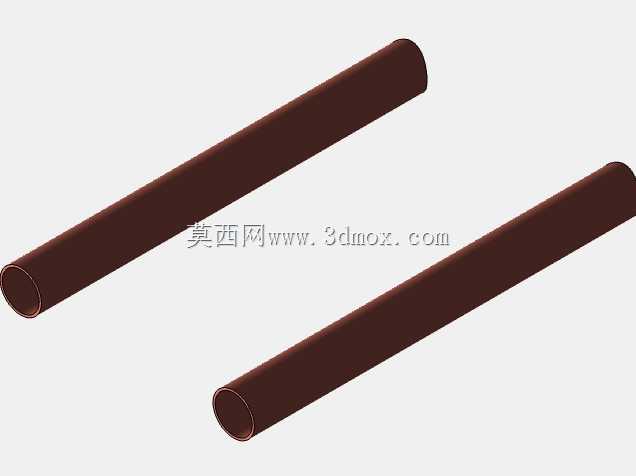

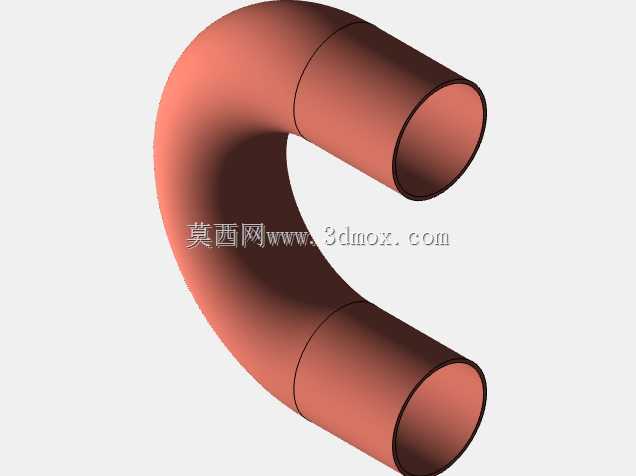

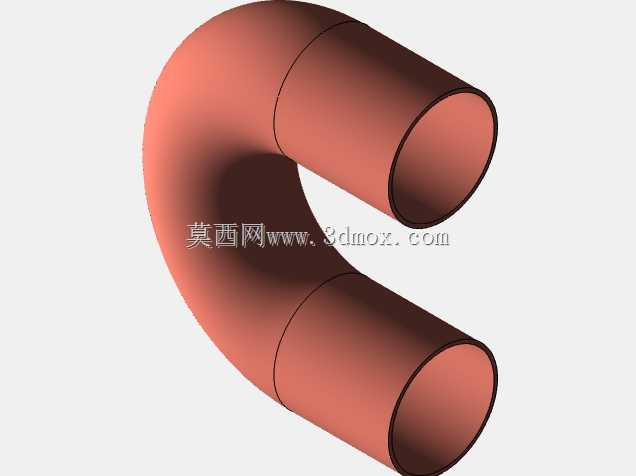

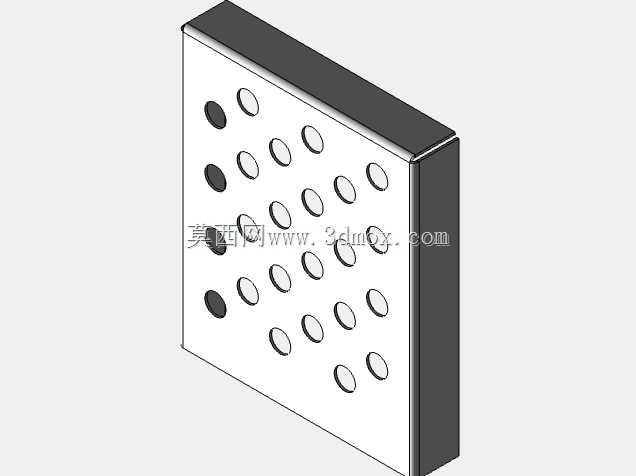

换热核心采用铜管铝翅片的经典结构，紫铜冷媒盘管沿竖向排布，穿套在高密度铝质翅片组中，翅片做了翻边冲孔处理，既保证和铜管的接触紧密度降低接触热阻，也能在空气流经时切割气流形成湍流，提升换热效率。盘管的进出口端设置在设备顶部的侧边位置，预留了足够的管路焊接操作空间，安装时可以直接对接制冷系统的供液管与回气管，不需要额外调整管路走向，减少现场施工的配管难度。

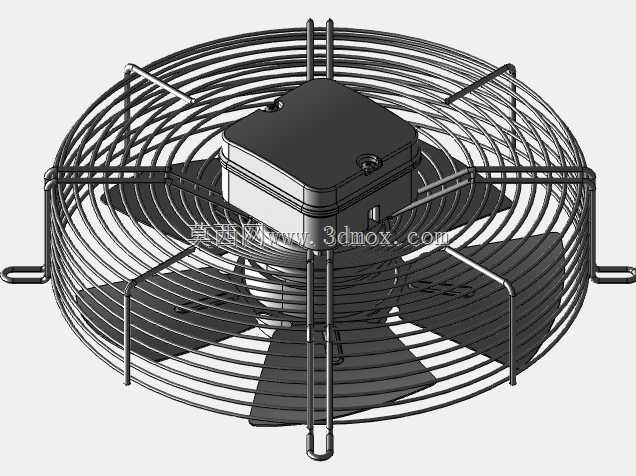

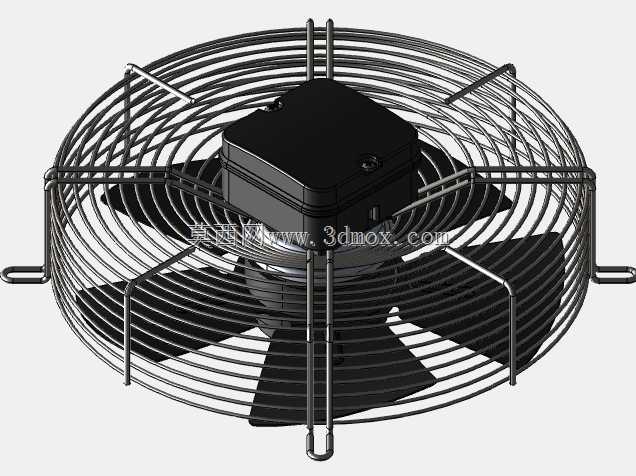

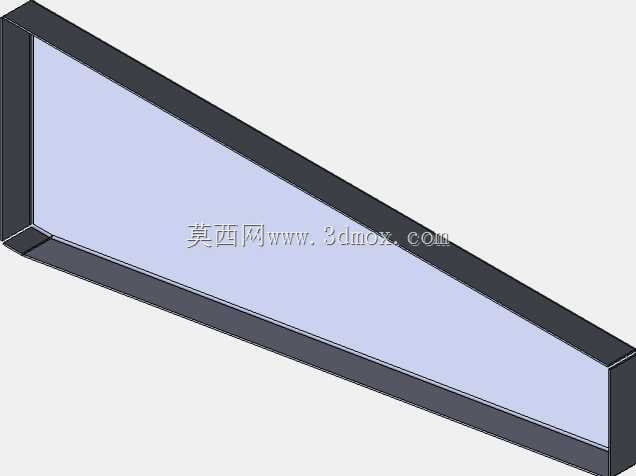

送风单元配置了两台同规格的轴流风机，上下竖向排列在翅片组的迎风侧，风机采用外转子电机直驱结构，省去了皮带传动的结构冗余，整体厚度更薄，运行时的振动也更小。风机的安装框架和蒸发器主壳体做了一体化折弯成型，安装位预留了标准的风机固定孔位，后期维护时可以直接拆卸更换风机，不需要拆解整个换热芯体。风机外侧设置了金属防护网罩，网罩的钢丝间距符合制冷设备安全防护要求，既可以避免异物卷入风机叶轮，也不会过多阻挡进风面积，保证送风风量满足设计要求。

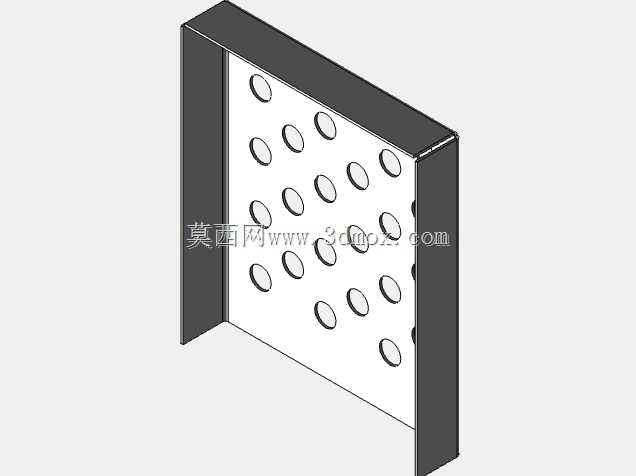

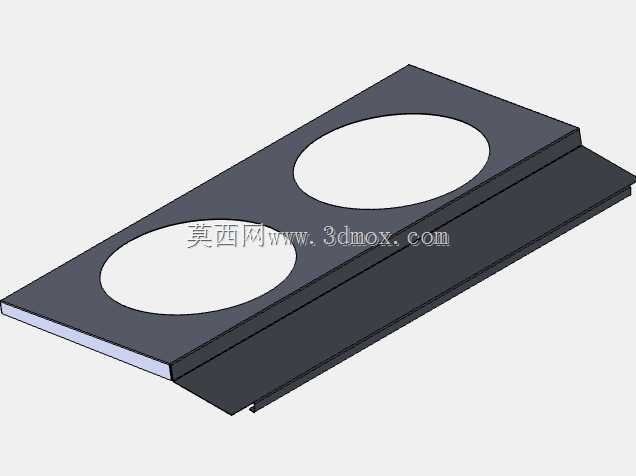

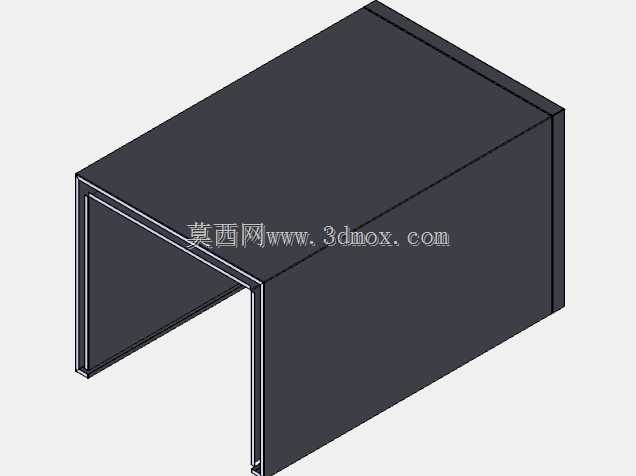

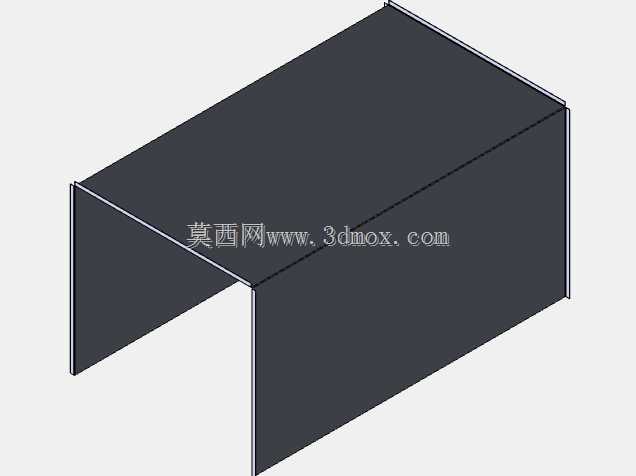

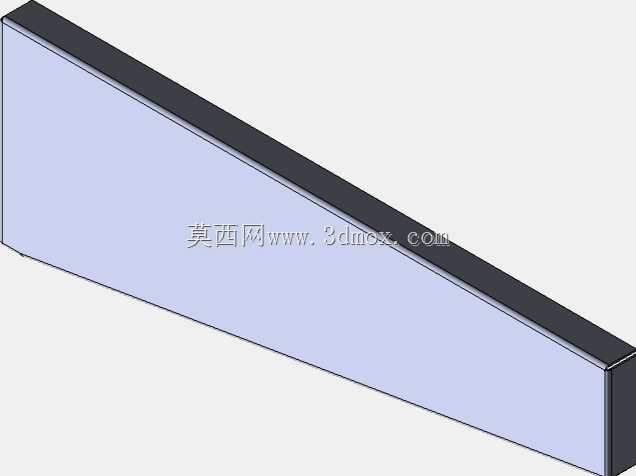

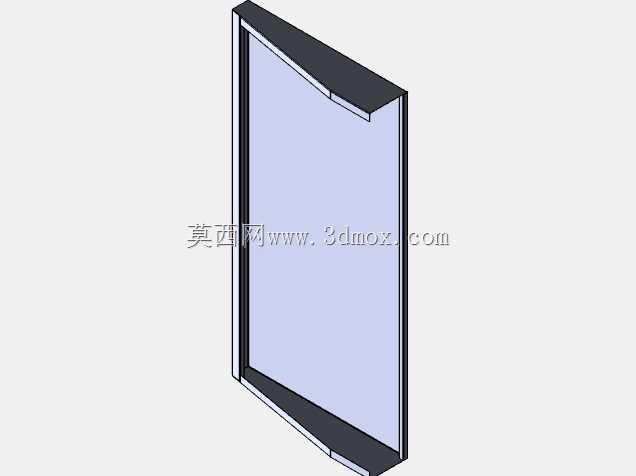

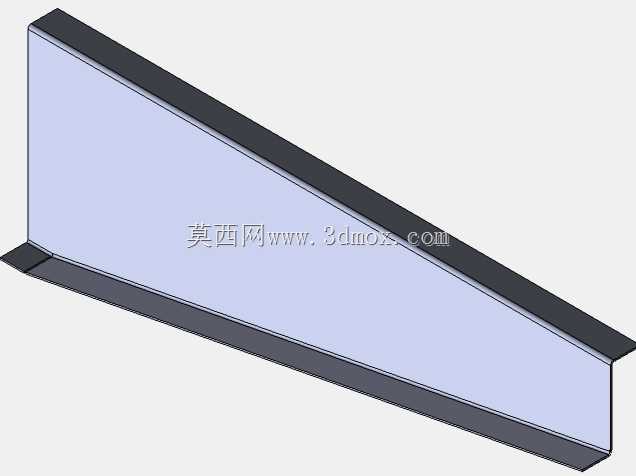

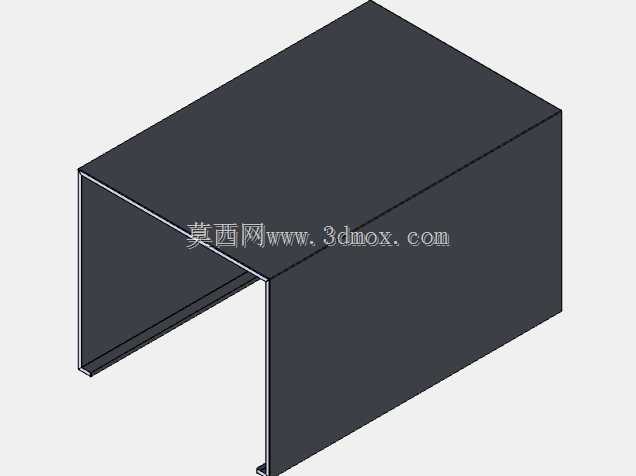

外壳部分采用镀锌钢板折弯成型，表面做了喷塑防锈处理，适配低温高湿的使用环境，避免长期运行出现锈蚀掉屑的问题。壳体的侧边设置了翻边安装孔，安装时可以通过螺栓直接固定在安装基面，孔位做了长圆孔设计，允许安装时有一定的位置调整量，抵消基面施工的尺寸误差。设备顶部做了斜向的导流盖板，既可以引导顶部的冷凝水顺着翅片留到下方的接水盘，也能避免安装时上方的杂物落到翅片缝隙中造成堵塞。

从安装边界来看，这款蒸发器的整体厚度控制在较薄的区间，安装时只需要在侧墙预留对应尺寸的安装平面，背部不需要预留过多的检修空间，主要的维护操作都可以从正面完成：风机的接线、滤芯（如果加装）更换、翅片清灰都可以在正面操作，不需要挪动设备主体。设计时特意将冷媒接口、电气接线端都布置在设备的同侧，现场布线布管时可以集中走管，让管线排布更规整，也减少管线弯折带来的阻力损失。

在功能设计上，空气从正面被轴流风机吸入，横向穿过翅片盘管区域，和盘管内的低温冷媒完成热交换后，从设备的背部送出，形成稳定的横向冷气流，在冷藏空间内形成均匀的温度场，避免出现局部温度过高的储物死角。翅片间距做了适配低温工况的调整，不会因为运行时结霜过快堵塞风路，延长化霜周期，减少化霜带来的温度波动。下方预留的接水盘安装位，可以对接标准的冷凝水排水管，化霜产生的水可以顺着接水盘坡度直接排出，不会出现积水溢出的问题。

建模过程中对各个部件的装配关系做了完整还原，包括风机和框架的连接位置、盘管的弯折走向、翅片的排布间距、外壳的折弯止口结构都和实际生产的结构一致，没有做简化省略，不管是用于制冷机组的选型匹配，还是做结构改进的设计参考，都可以直接提取相关的安装尺寸、配合参数，不需要再重新测绘实物。结构上也充分考虑了生产工艺的可行性，所有钣金件的折弯半径、冲孔位置都符合常规钣金加工的工艺要求，没有出现无法加工的异形结构，盘管的弯折半径也符合铜管弯制的工艺标准，不会出现弯管死折影响冷媒流通的问题。
