法兰式阀块连接密封结构工程图纸

在工业流体控制管路系统的搭建过程中，阀块作为集成式流体分配与控制的核心载体，其连接端面的密封可靠性直接决定整套液压、气动或工艺管路系统的运行稳定性，本次呈现的法兰式阀块连接结构，正是针对中高压管路工况下的安装对接需求完成的结构设计。从实际应用场景来看，这类带环形密封槽与均布安装孔的法兰连接结构，广泛应用于化工流程管路、液压动力单元、油气输送场站、水处理设备的阀组集成段，区别于螺纹连接的小通径阀块，法兰连接形式更适配通径在DN50以上、工作压力覆盖1.6MPa-6.3MPa的中高压管路场景，能够在管路存在一定振动、温度交变的工况下保持稳定的密封性能，避免流体介质出现泄漏风险。

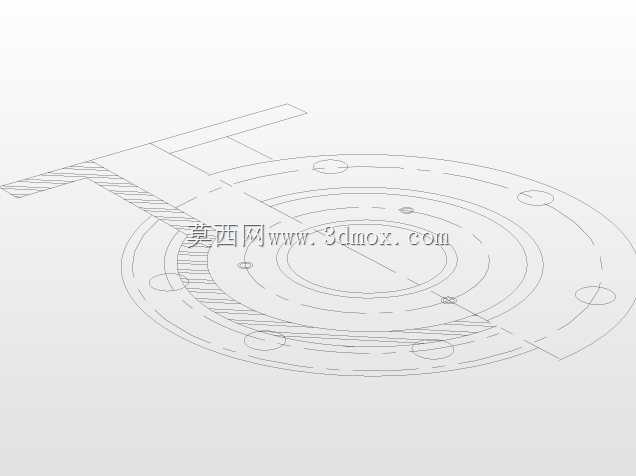

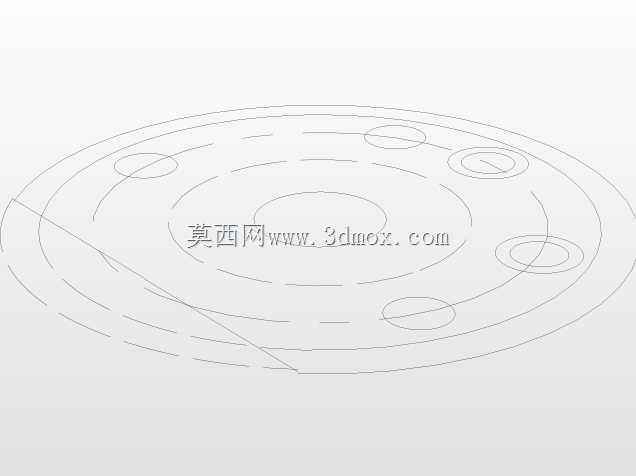

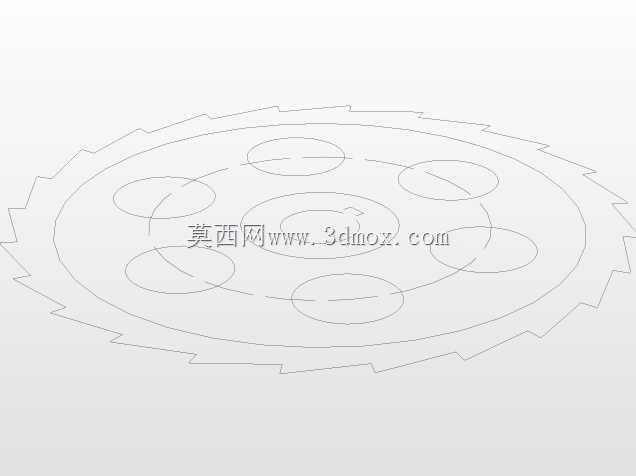

从结构功能特性来看，该阀块连接端面采用了凸面法兰的密封设计逻辑，端面上加工的多圈环形槽，既可以作为O型密封圈的安装槽位，通过橡胶圈的压缩变形填充法兰对接面的微观间隙，阻断流体的泄漏路径；也可根据工况需求适配金属缠绕垫片，满足高温、腐蚀性介质输送场景下的密封要求。端面上沿圆周均布的通孔为螺栓安装孔，孔位的分度圆直径、孔径大小均匹配对应压力等级的法兰标准，安装时通过对称拧紧螺栓，使两个对接法兰端面均匀压紧密封件，保证整个圆周方向的密封压力一致，避免局部压力不足导致的泄漏，或是局部压力过大造成的密封件永久变形失效。

在设计思路层面，该结构在建模阶段充分考虑了加工工艺性与安装容错空间：法兰端面的密封槽采用圆角过渡设计，避免机加工过程中出现应力集中导致的刀具崩损，同时也能防止密封圈安装时被尖锐棱边划伤，影响密封寿命；螺栓安装孔预留了0.5-1mm的位置公差余量，能够抵消管路预制、现场安装过程中产生的微小位置偏差，降低现场安装的对位难度，减少安装过程中的返工成本。阀块主体与法兰连接段采用一体化成型结构，相比焊接式法兰连接，消除了焊缝处的应力集中与腐蚀风险，更适合输送腐蚀性介质、长期承受压力脉动的工况场景。

从安装边界与尺寸适配角度来看，该法兰结构的外径尺寸根据通径大小匹配对应公称压力的法兰标准，以常用的DN80通径、PN25压力等级为例，法兰外径设计为200mm，螺栓孔分度圆直径为160mm，均布8个M16的螺栓通孔，密封槽的深度设计为3.2mm，适配线径5.3mm的O型密封圈，安装后密封圈的压缩率控制在25%-30%区间，既保证足够的密封比压，又避免压缩量过大导致密封圈过早老化失效。法兰端面的平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6，保证密封件与端面的充分贴合，杜绝微观泄漏通道。在实际管路布局中，该法兰连接结构需要预留至少150mm的径向操作空间，用于螺栓的穿装与拧紧作业，轴向方向需要预留至少20mm的密封件安装与调整间隙，方便现场检修时的密封件更换作业，无需大范围拆卸周边管路即可完成密封维护。

在实际工程应用中，这类阀块法兰结构还需要根据输送介质的特性调整材质与表面处理方式：输送普通液压油、清水的工况可采用45号钢锻件加工，表面做发黑防锈处理；输送腐蚀性化工介质的工况则采用304或316L不锈钢材质，密封件匹配氟橡胶材质，耐受介质的腐蚀；在低温工况下则会采用低温碳钢材质，搭配耐低温的硅橡胶密封件，保证低温环境下密封件仍能保持足够的弹性，不会因冷脆失去密封性能。建模过程中对所有安装孔位、密封槽的尺寸都做了参数化关联，调整通径或压力等级参数时，整个法兰结构的尺寸可自动更新匹配对应标准，大幅提升同系列阀块的设计效率，减少重复建模的工作量，同时避免手动修改尺寸时出现的标准匹配错误，保证设计输出的法兰结构能够直接对接现有工业管路的标准件体系，无需额外定制非标的连接配件，降低整个项目的采购与施工成本。
