电机散热防护用碗状通风风罩结构

　　在工业电机的长期运行场景里，散热与防护是决定设备使用寿命的核心要素之一，这款碗状通风风罩，正是针对电机尾部散热风扇区域的防护需求设计的配套结构件。日常车间工况下，电机尾部的散热风扇高速旋转时，很容易卷入金属切屑、纺织纤维、粉尘颗粒等杂物，轻则打坏风扇叶片造成动平衡失效，引发电机运行振动超标，重则杂物缠绕转轴导致堵转，烧毁电机绕组，同时外露的高速旋转部件也存在人员误触的安全隐患，这款风罩的核心作用，就是在不阻碍散热气流流通的前提下，完成物理隔离防护。

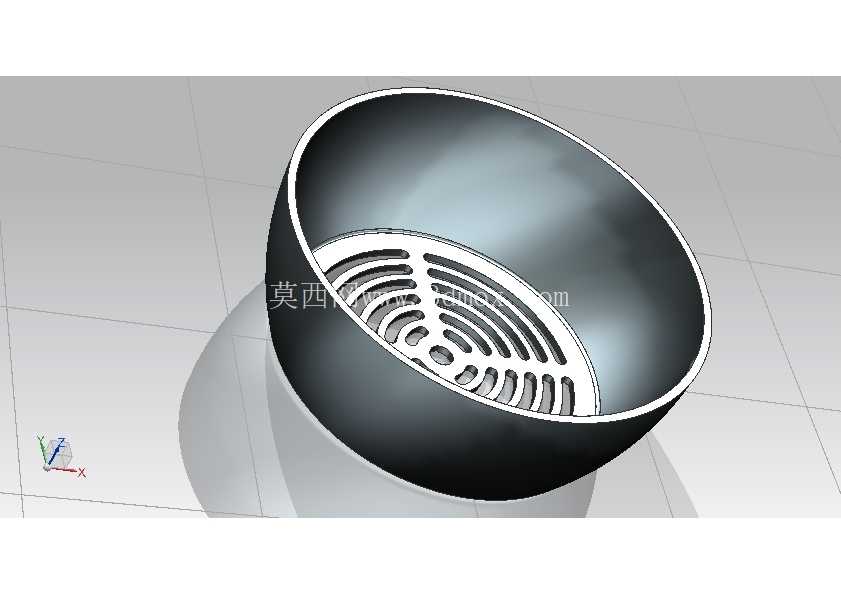

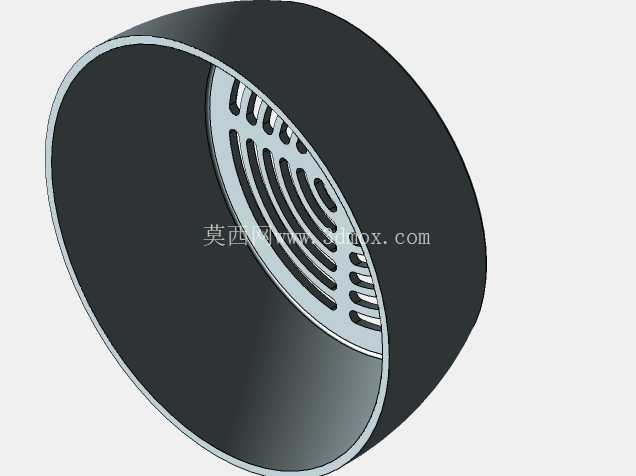

　　从结构设计来看，整体采用深碗型的回转体构型，罩体侧壁为光滑的圆弧过渡曲面，没有突兀的棱角结构，一方面可以降低气流流经罩体时的风阻，让散热风扇带动的气流能够顺着内壁顺畅导向电机外壳的散热筋区域，提升整体换热效率，另一方面光滑曲面也不容易积灰，日常维护时仅需用压缩空气吹扫即可清理表面附着的粉尘，减少运维工作量。罩体底部的通风栅格采用同心环加径向肋条的排布方式，这种排布并非随意设计：径向肋条的走向和散热风扇的出风方向保持一致，能够对气流起到一定的整流作用，避免气流在栅格处形成紊流产生额外的风噪；同心环结构则将通风区域分割为多个尺寸受控的通流孔，通流孔的间隙经过核算，既保证足够的通流面积满足散热风量要求，又能阻挡直径超过5mm的固体异物进入罩内，满足常规工业场景的异物防护要求。

　　安装边界方面，这款风罩的开口端尺寸匹配标准系列电机的后端盖安装止口，罩体的深度刚好覆盖尾部散热风扇的轴向尺寸，安装后罩体内壁和风扇叶片的径向、轴向间隙都控制在安全范围内，不会出现运行过程中刮蹭风扇的问题。罩体的壁厚设计兼顾了结构强度与轻量化需求，采用薄壳结构设计，在栅格的肋条位置做了局部加厚处理，提升栅格的抗冲击能力，即使受到轻微的外力碰撞也不会出现变形塌陷，避免变形后干涉风扇运行。

　　在实际应用中，这类风罩不仅适配常规的工业动力电机，也可用于同尺寸的伺服电机、减速电机尾部散热防护，针对不同的安装场景，罩体的安装孔位可以根据后端盖的固定螺栓位置做适配调整，不需要改动电机本身的主体结构，替换性较强。设计过程中需要重点关注的是通流面积的核算，必须保证栅格的总通流面积大于风扇的有效出风面积，否则会造成风阻过大，散热风量不足，导致电机运行温升超标；同时栅格的肋条厚度不能过厚，否则会遮挡过多的通流截面，也不能过薄，否则长期受气流冲刷和环境腐蚀容易出现断裂。另外罩体的表面处理需要考虑工况的耐腐蚀需求，在多粉尘、有轻微腐蚀性气体的车间场景，罩体表面做喷塑处理即可满足使用要求，在高湿度的户外场景，则可以选用镀锌板材冲压成型，提升防锈能力。

　　从建模逻辑来看，这类回转类加栅格的结构，采用NX软件建模时可以先通过旋转命令完成主体碗状结构的构建，再通过草图绘制栅格的截面轮廓，采用拉伸或者阵列的方式完成栅格结构的创建，最后对所有的锐边做倒圆角处理，避免应力集中，同时也符合冲压加工的工艺要求，所有的折弯位置都预留了合理的冲压圆角，不会出现加工时板材开裂的问题。整个结构没有复杂的曲面特征，加工工艺性好，适合采用薄板冲压工艺批量生产，生产成本可控，能够满足工业领域大批量配套的需求。
