径向发动机连杆传动构件精密结构

　　径向发动机的连杆总成在整套动力输出链路里承担着把活塞往复直线运动转化为曲轴旋转扭矩的核心作用，这类连杆普遍排布在曲轴中心周围呈星型布局，和直列发动机连杆的受力工况存在明显差异。从实际装机场景来看，该类连杆大量应用在老式航空星型活塞发动机、小型固定式径向动力机组以及部分特种径向压缩设备当中，工作时段内要持续承受活塞销传递过来的爆发压力，同时还要跟随曲轴做高速回转，交变拉压载荷与惯性载荷叠加，对杆身的刚度、疲劳强度以及两端孔位的形位公差都提出了很严苛的要求。

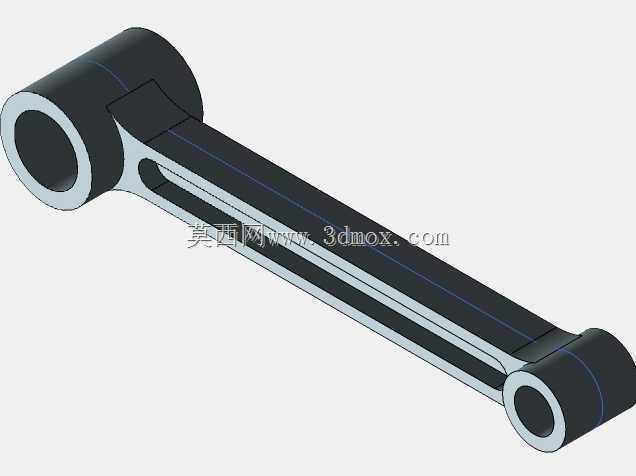

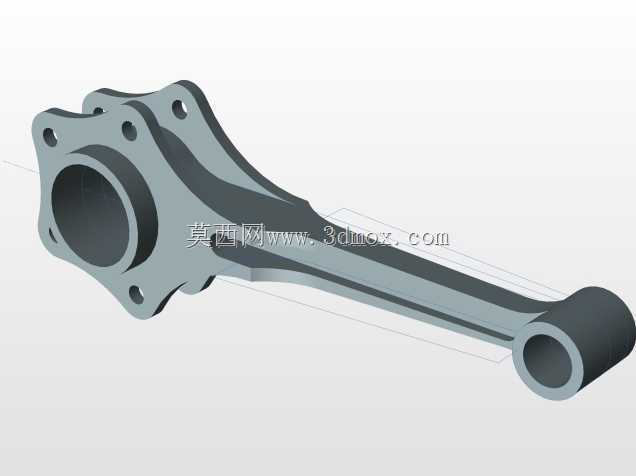

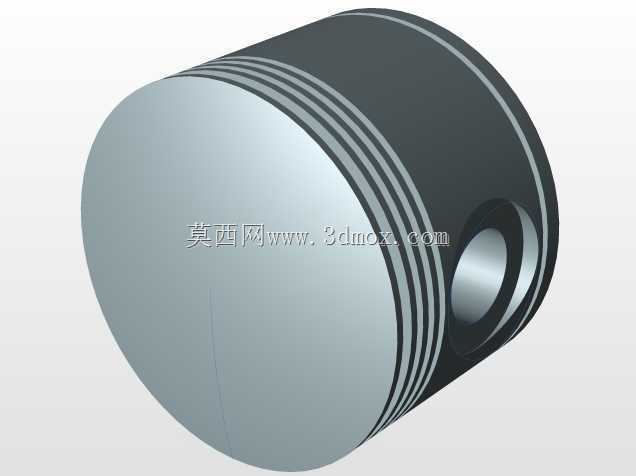

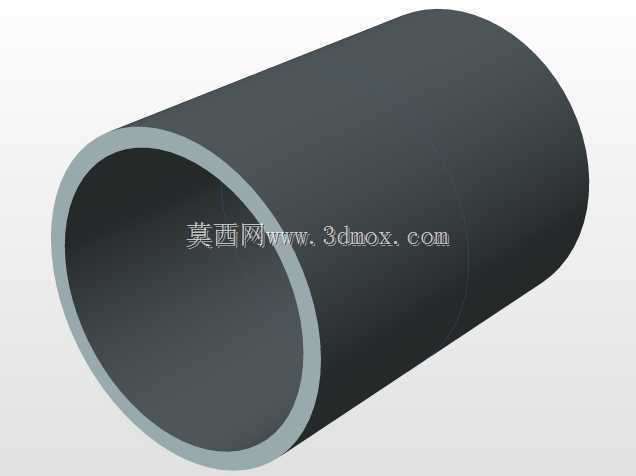

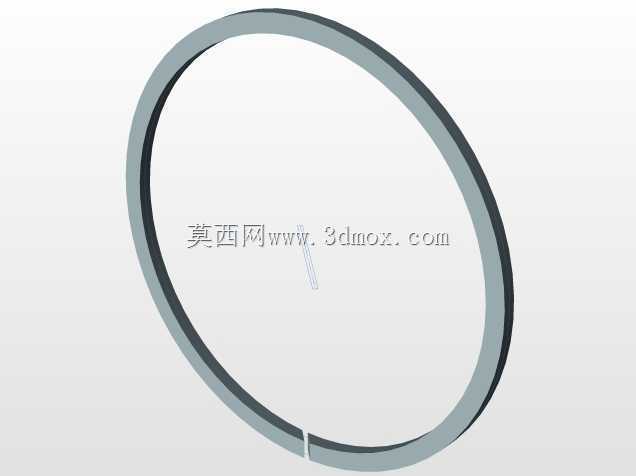

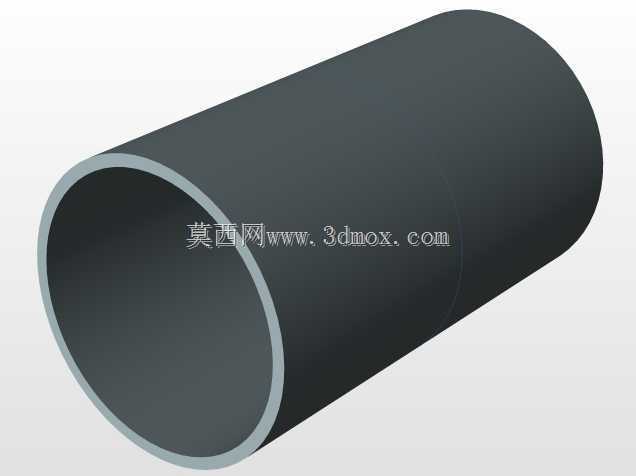

　　这套三维结构完整还原了连杆的典型构型：大端孔用于和曲轴曲柄销配合，小端孔用于装配活塞销，杆身采用了工字形截面的轻量化设计思路——在保证纵向抗弯截面模量的前提下挖去两侧多余材料，既降低了连杆自身的往复质量，也减小了高速运转时产生的离心惯性力，避免曲轴轴颈承受额外的附加载荷。杆身过渡位置做了连续的圆弧顺滑处理，没有出现尖锐转角，从结构根源上降低了应力集中系数，在交变载荷长期作用下不容易在过渡区域萌生疲劳裂纹。两端的衬套安装孔预留了合理的壁厚，大端部位的加宽凸缘可以在曲轴回转过程中提供轴向定位，防止连杆工作时出现轴向窜动碰擦相邻气缸构件。

　　从安装边界维度考量，连杆大端孔与曲柄销、小端孔与活塞销的配合间隙需要严格控制在设计公差带内，间隙过大会引发冲击异响，间隙过小则会在热机状态下出现抱轴故障。杆身的中心距尺寸直接决定活塞的行程上限，建模过程中两端孔的同轴度、孔轴线与杆身对称面的平行度都需要按照装机精度要求约束，星型排布时多根连杆的大端通常共用曲柄销，连杆厚度尺寸也要和相邻连杆的排布间隙匹配，避免运转过程中发生侧面干涉。结构设计阶段还同步兼顾了润滑通路的布局空间，压力润滑油可以从曲轴油道输送到大端轴承摩擦面，再顺着杆身预留的导流结构抵达小端活塞销位置，保证全工况下摩擦副都能得到可靠润滑。整套构件的外形轮廓完全按照实际锻造连杆的加工逻辑搭建，分型面、拔模斜度以及后续机加工的装夹基准都在三维结构里有所体现，能够直接用于结构受力仿真验证、装配干涉校验以及加工工艺路线编制，给径向动力设备的连杆改型设计提供直观的三维参照。
