重型商用车钢制轮辋轮毂总成结构

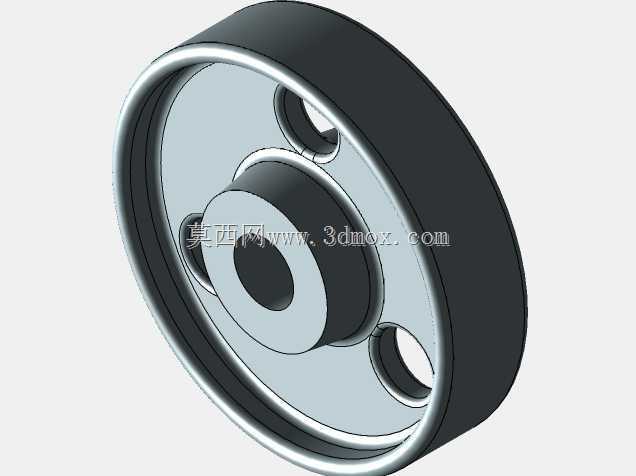

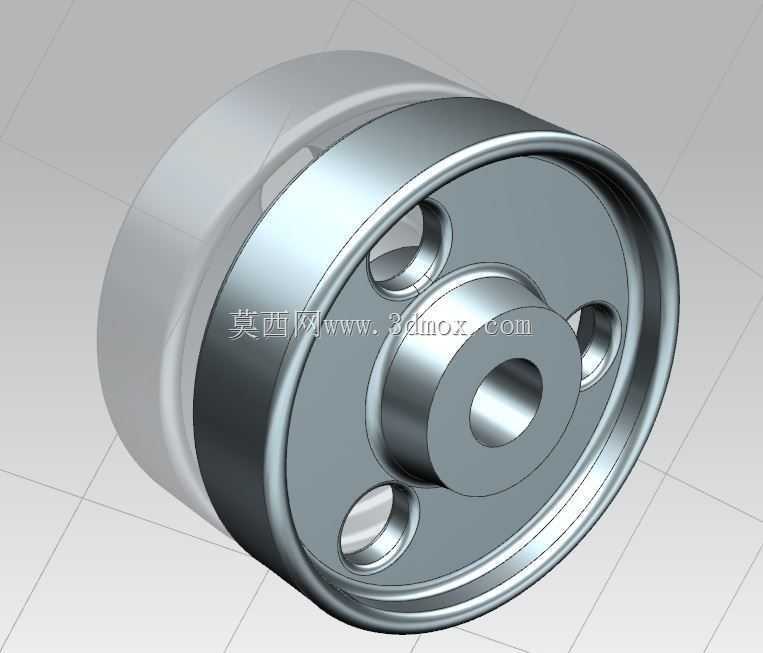

　　该车轮总成面向重型载货车辆行走系统设计，整体采用钢制轮辋与轮毂一体化装配思路，轮辋为深槽式卷边结构，外缘设置多层翻边强化环，用于匹配重载轮胎的胎圈卡装，保证轮胎充气后胎圈与轮辋密封面紧密贴合，承受车辆满载行驶时的径向载荷与转向侧向力。轮毂端面上均匀分布三个大尺寸减重通孔，既降低轮体自重，又为制动鼓散热提供气流通道，中心设置阶梯式轴头安装孔，孔位周边做凸台加厚处理，用于和车桥半轴法兰、轮毂轴承单元配合定位，端面预留螺栓穿装孔位，可直接通过轮胎螺栓将轮辋、轮毂与车桥法兰锁紧固定。

　　从实际装车场景来看，这类车轮多用于公路货运卡车、工程自卸车的非转向驱动桥或随动桥，轮辋宽度与名义直径按照重载商用车常用轮胎规格匹配，安装边界以中心轴孔为定位基准，螺栓孔分布圆直径、中心孔公差需和车桥半轴法兰完全对应，轮体轴向总厚度需保证装车后轮辋内侧与制动鼓、悬架板簧之间留有足够跳动间隙，避免满载颠簸时发生运动干涉。设计过程中优先考量载荷传递路径：地面冲击力从轮胎胎圈传入轮辋筒体，经轮辐盘面分散到中心轮毂凸台，再通过半轴螺栓传递至车桥，因此轮辐与轮辋的焊接衔接区域做了圆弧过渡加厚，避免应力集中导致焊缝开裂。三个减重孔的孔边均做翻边或倒角处理，既消除切割锐边，又通过孔边翻边提升轮辐盘面的抗扭刚度，抵消车辆起步、制动时的扭矩冲击。轮辋外缘的多层卷边结构经过辊压成型，卷边圆角经过优化，既方便轮胎拆装时胎圈滑入，又能在轮胎低气压工况下限制胎圈脱出，提升行驶安全性。轮毂中心的阶梯孔分别适配轴承外圈定位面与半轴轴头，台阶端面作为轴承轴向压紧基准，尺寸公差配合需满足轴承游隙要求，保证车轮转动时无径向窜动。建模时完整还原了轮辋辊压曲面、轮辐冲孔、中心凸台、螺栓过孔等所有细节特征，各部位壁厚按照重载工况下的受力分布差异化设置，非受力区域适当减薄控制重量，承载高的凸台、焊缝衔接区域保留足够壁厚，可直接用于行走系统装配校验、车轮干涉检查以及轻量化改型参考，也可作为商用车底盘教学演示的具象模型，帮助设计人员核对轮体与制动系统、悬架部件的空间匹配关系。
