双偏心连杆类阀块二维工程练习图纸

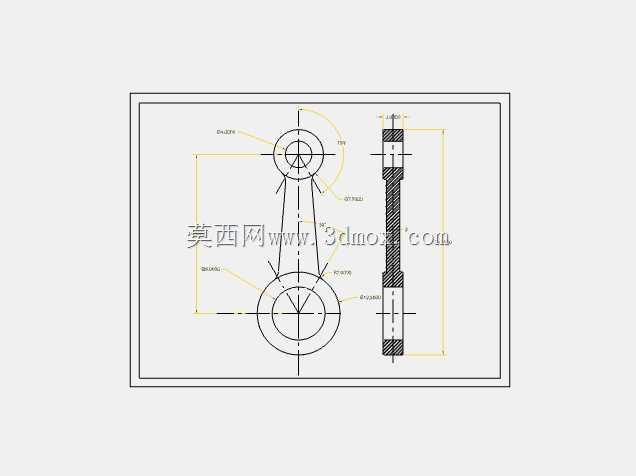

　　这套阀块相关的制图练习素材，核心呈现的是带双铰接连接端的连杆式阀件传动结构，在工业管路的阀组驱动场景里，这类结构是连接执行器与阀芯的核心传力部件，常见于中低压工况的截止阀、节流阀的手动或气动驱动链路中，承担把执行端的直线或摆动扭矩传递到阀芯，实现阀口开度调节、通断控制的作用。从图纸表达逻辑来看，主视图采用了对称布局的结构示意，上下两个带铰接孔的连接端分别对应阀杆侧与执行器输出侧的安装位，中间的杆身做了等强度的收腰设计，既可以降低整体结构重量，也能在保证传力刚度的前提下，规避应力集中导致的疲劳断裂问题，右侧的剖视图则清晰展现了铰接孔的轴向贯通结构、孔壁的加工余量预留，以及杆身与连接端的过渡圆角设计细节，能让练习者快速掌握对称类传动件的视图选择、剖面线绘制、中心线规范标注的核心制图要点。

　　在实际工程应用里，这类双铰接连杆结构的安装边界需要严格匹配两端铰接点的中心距，图纸上标注的中心距尺寸是装配时的核心管控项，一旦偏差超过0.1mm，就会出现传动卡滞、阀位反馈不准的问题，铰接孔的内径公差一般选取H7级，和配套的铰接销轴采用间隙配合，保证摆动过程中无卡涩，同时孔端需要预留润滑脂注油通道的安装位置，日常维护时可以定期加注润滑脂降低铰接面的磨损。从设计思路层面，这类结构的杆身截面尺寸需要根据额定传动力矩做校核，一般按照第三强度理论计算复合应力，保证在1.5倍额定载荷下不会出现塑性变形，上下铰接端的凸缘厚度需要匹配对应安装位的开口尺寸，避免装配时出现轴向窜动，剖视图里展现的杆身剖面是等强度变截面设计，靠近铰接端的位置截面更大，向中间逐步收窄，在满足强度要求的前提下尽可能减少材料占用，降低运动过程中的惯量，提升阀组调节的响应速度。

　　对于制图练习者来说，这套图纸的练习点覆盖了机械制图里的多个核心规范：首先是对称结构的视图简化表达，利用对称中心线减少重复绘制的工作量；其次是局部剖视图的合理选用，在不额外增加视图数量的前提下清晰展现内部孔道结构；还有尺寸标注的基准选择，以两个铰接孔的中心作为尺寸基准，保证加工和装配的基准统一，减少累计误差；另外剖面线的绘制规范、不同线型的线宽区分、形位公差的标注位置，都是机械设计从业者需要熟练掌握的基础技能。

　　在实际的阀组装配场景中，这类连杆件安装前需要检查两个铰接孔的平行度，平行度公差需要控制在0.05mm以内，否则会在传动过程中产生附加弯矩，加速销轴和孔壁的磨损，缩短阀组的整体使用寿命，杆身表面一般做发黑或者镀锌处理，提升防锈能力，适应工业管路现场多潮湿、多粉尘的使用环境。图纸里的尺寸标注逻辑完全遵循机械制图国家标准，定形尺寸、定位尺寸的排布清晰，没有出现封闭尺寸链，给加工环节预留了合理的公差调整空间，练习者在复刻这套图纸的过程中，可以逐步建立起工程化的制图思维，摆脱纯几何绘图的误区，理解每一个线条、每一个尺寸标注背后对应的加工、装配、维护环节的实际需求，为后续的三维建模、工程图输出打下扎实的规范基础。这类连杆式传动结构除了应用在阀门领域，在很多自动化设备的连杆传动机构、工装夹具的夹紧传动链路里也有类似的结构形式，掌握这类对称类传动件的制图方法和设计逻辑，可以快速迁移到其他同类型零件的设计工作中，提升结构设计的效率和规范性。
