压铸模具用圆形多孔连接法兰结构练习图

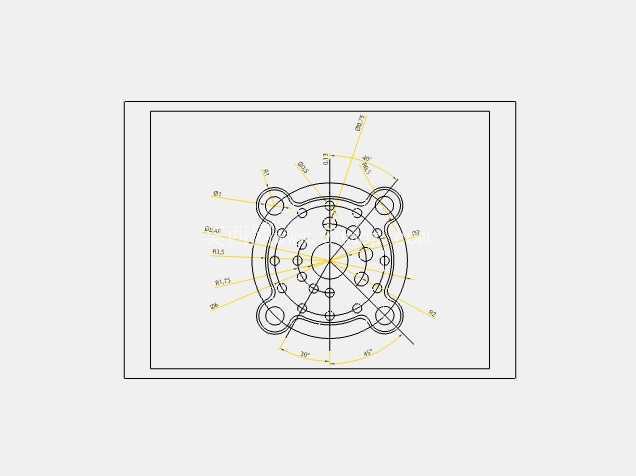

　　在压铸模具的配套结构设计中，这类带周向均布安装孔的圆形法兰类零件，常作为模架与外部送料、冷却管路的对接基准件使用，日常在铝合金、锌合金小型压铸件的生产模架上，这类零件的出镜率极高，它承担着管路对接定位、密封面压紧、周向载荷均匀分散的核心作用，很多刚接触模具结构设计的从业者，往往会忽略这类对接法兰的细节尺寸校验，导致现场装配时出现螺栓孔对位偏差、密封面压合不均漏料、冷却管路对接错位的问题。从这份练习图的结构排布来看，设计时首先确定了中心基准孔的轴线作为整个零件的设计基准，所有周向孔位的角度、半径尺寸都从这个中心原点引出标注，完全符合机械制图的基准统一原则，能最大程度减少加工时的基准转换误差。

　　周向分布的四个带圆弧凸台的安装位，是用来穿装M8规格的内六角螺栓的，这四个安装位的中心连线形成的正方形，刚好和模架上对应的安装沉台尺寸匹配，安装时凸台可以嵌入模架的沉孔内，承受径向的剪切载荷，避免螺栓长期受剪出现断裂。中间环形区域分布的多组小孔，分为两类功能：一类是通径更小的定位销孔，用来和对接的管路法兰做销定位，保证每次拆装后管路的同轴度偏差不超过0.02mm，避免冷却水流道错位造成流量损失；另一类是螺纹孔，用来固定密封压盖，压合端面的O型密封圈，密封面的平面度要求控制在0.01mm以内，防止高温压铸过程中冷却介质泄漏进入模腔造成铸件气孔缺陷。

　　设计这类零件的时候，需要提前核对安装边界：零件的外圆直径不能超出模架对应安装位的沉台直径，否则会出现装配干涉；中心孔的通径要和对接管路的通径完全一致，避免流道截面突变造成介质流动阻力增大；周向螺栓孔的角度公差要控制在±0.5分以内，不然现场装配时螺栓无法顺利穿入。很多新手在建模的时候，容易把凸台的圆弧过渡尺寸做小，导致零件在压铸生产的长期交变热应力作用下，凸台根部出现应力集中开裂，这份练习图里特意把凸台和主体连接的位置做了R2的圆角过渡，就是为了分散应力集中点，提升零件的疲劳寿命。另外图上标注的各段尺寸公差，都是按照压铸模配件的常规加工精度要求设定的，安装面的粗糙度要求达到Ra1.6，非安装面的粗糙度达到Ra6.3即可，不需要做过高的精度要求，避免不必要的加工成本浪费。在实际生产场景中，这类法兰零件一般采用45号钢调质处理，硬度控制在HB220-250之间，既有足够的强度承受螺栓的压紧力，又有不错的韧性抵抗模架开合过程中的振动载荷，密封面位置会做局部淬火处理，硬度达到HRC40-45，防止长期拆装压合造成密封面磨损出现凹痕。

　　做三维建模的时候，要优先绘制中心基准轴和基准面，先画出主体的外圆和内孔轮廓，再阵列周向的安装凸台和孔位，最后做圆角过渡和细节特征，建模过程中要随时核对各孔位的位置度，确保和二维图标注的尺寸完全一致，后续导出工程图的时候，基准标注、形位公差、粗糙度标注都要和加工工艺要求匹配，方便车间加工人员直接读图生产。这类练习图的核心训练点，就是让设计者掌握圆形盘类零件的基准选择、尺寸标注逻辑、安装边界的校验方法，理解结构设计中每个特征对应的实际功能，而不是单纯照着线条描图，只有把每个尺寸背后的工程意义搞清楚，后续做实际模具设计的时候，才不会出现结构不合理、装配干涉、强度不足的问题。
