撬装式压缩空气制备集成装置结构设计

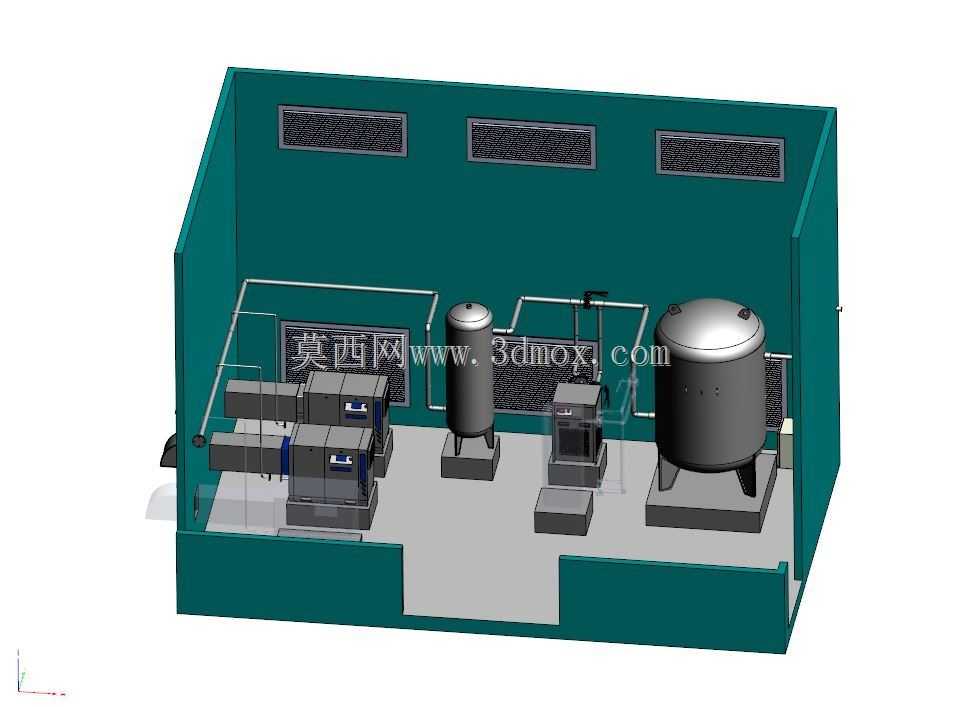

　　这套集成式压缩空气制备装置，主要面向中小型制造车间、野外临时作业场站、配套辅助动力供给场景设计，替代传统分散布置的空压站施工模式，将整套产气、净化、储存单元整合在同一撬装围护结构内，无需现场单独做设备基础排布、管路跨接施工，到场后仅需对接供电与出气端管路即可投入使用，大幅缩短站房建设周期。从实际功能逻辑来看，装置内部按气流走向依次排布多台螺杆式空气压缩机组，作为产气核心单元，机组采用错位排布方式预留出足够的散热通道与检修操作空间，每台机组侧边预留不小于800mm的操作距离，满足日常滤芯更换、油位检查、故障拆机的作业需求，避免紧凑集成带来的运维空间不足问题。

　　压缩机组输出的带压高温空气首先进入后置的精密过滤单元，去除气体中夹带的液态油滴、固体杂质，再经干燥处理后送入立式储气罐完成稳压储存，罐体底部设置自动排污接口，可定期排出罐底沉积的冷凝水与杂质，整套管路采用硬管沿围护结构内壁排布，通过管卡做刚性固定，避免设备运行振动带来的管路疲劳开裂，管路转角处采用大半径弯头设计，降低气流输送过程中的压损。围护结构采用彩钢板拼接成型，三面墙体上部开设通长通风散热栅格，对应压缩机组的散热出风口位置，保证设备运行时产生的热量可以自然排出，避免撬体内部积热导致机组高温停机；围护结构正面预留大尺寸检修开口，日常运维时无需拆除整体墙板即可进入内部操作，撬体底部采用整体型钢焊接底座，所有设备均通过减震垫固定在底座上，降低运行时的振动传递与噪音输出。

　　从安装边界来看，整套装置的整体外轮廓尺寸适配标准集装箱运输尺寸，可直接通过普通货运车辆完成转场运输，底座预留叉车孔与吊装吊点，满足现场叉车转运、吊车就位的作业需求，无需额外制作专用吊具。设计过程中重点平衡了集成度与运维便利性的矛盾，没有一味追求缩小整体体积，而是在核心设备之间预留了符合安全规范的安全间距，储气罐与压缩机组之间设置防火隔离间距，满足压力容器布置的安全规范要求；电气控制单元集中布置在撬体入口侧的独立电控柜内，与产气区域做物理隔离，避免管路泄漏的油气接触电气元件引发安全隐患。

　　针对不同用气量的场景需求，内部压缩机组可根据实际负荷做启停轮值，当用气量较小时仅启动单台机组，大负荷工况下多台机组并联供气，储气罐的容积匹配机组总排气量做选型，保证用气端压力波动控制在合理范围内，避免压力骤升骤降影响后端气动设备的运行稳定性。整套结构的三维建模过程中，所有管路接口、设备安装位均按实际产品的安装尺寸做1:1还原，没有做简化省略，可直接用于后续的施工出图、预制件加工参考，模型中还原了设备的所有外部接口位置、检修门开启方向、操作面板朝向，避免集成后出现操作位被遮挡、接口无法对接的问题。
