恩德斯豪斯CerebarMPMC51压力测量变送器

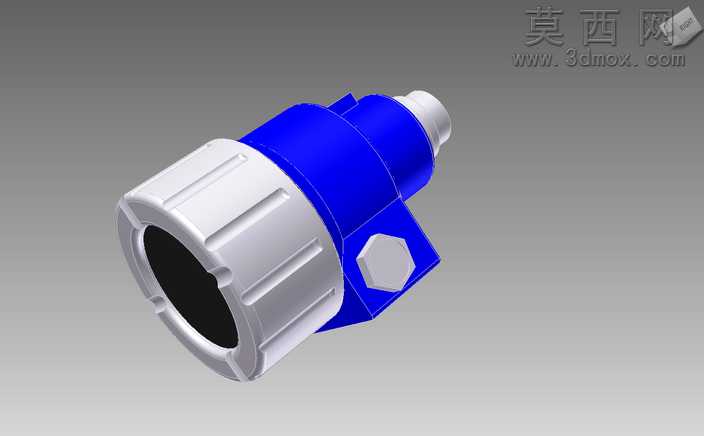

本模型为恩德斯豪斯CerebarMPMC51型压力测量变送器，建模过程以实物测绘参数为基准，采用SolidWorks完成全参数化三维构建，首先通过旋转凸台命令生成主体基座的核心轮廓，针对前端白色旋拧端盖，通过多组拉伸切除与圆周阵列命令还原其表面的防滑竖纹结构，保证端盖的拆装操作结构特征完整还原。蓝色主体壳体部分采用抽壳命令构建内部空腔结构，侧面的六角接线凸台通过拉伸凸台配合倒角命令完成，还原现场接线安装的操作结构特征，尾部的过程连接接头采用旋转加扫描命令构建外螺纹与密封锥面结构，保证接口的工业适配性特征准确。材质渲染阶段，前端端盖赋予哑光工程塑料材质，调整粗糙度参数模拟玻纤增强塑料的磨砂质感，蓝色壳体赋予耐腐涂层金属材质，添加细微颗粒纹理模拟工业仪表外壳的喷塑效果，六角凸台与接头部分赋予304不锈钢材质，调整金属反射参数还原机加工金属的哑光金属光泽，内部空腔预留了传感模组、电路模块的安装空间，各部件间的装配间隙严格按照工业仪表的公差标准设置，旋转端盖与主体间预留了密封槽结构，可匹配O型密封圈完成IP防护结构的还原。设计思路上完全遵循工业压力变送器的实际结构逻辑，将传感检测单元、信号处理单元、接线单元、过程连接单元的结构分区清晰呈现，各部件的装配关系完全符合实物的拆装逻辑，既可以作为工业仪表选型的展示模型，也可用于自动化测控系统的三维布局装配参考，模型细节覆盖了仪表外部的所有操作结构与安装特征，无冗余结构也无关键特征缺失，渲染效果贴合工业现场实际使用的仪表外观质感，能够直观呈现该款压力变送器的外观形态与结构特点。
