恩德斯豪斯科里奥利质量流量测量传感器

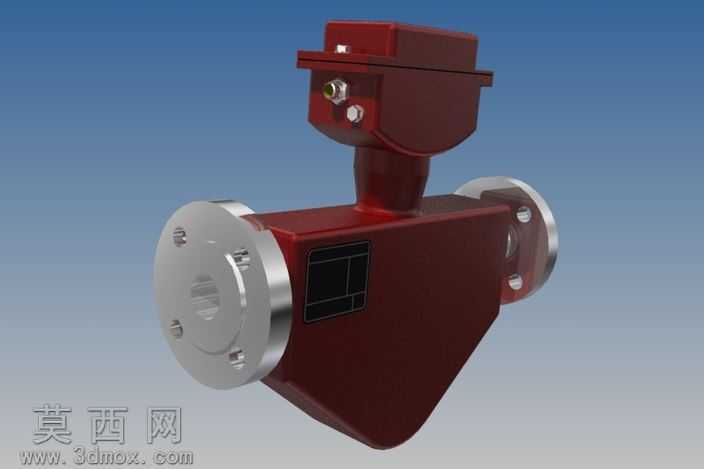

本作品为科里奥利质量流量传感器的三维建模作品，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先依据工业现场常用的该类仪表实际尺寸比例，拆分出测量管段、法兰连接端、变送表头三大核心结构模块，对测量管段的楔形流道腔体做了精准的曲面建模，还原了科里奥利力测量所需的特殊管型结构，保证内部流道的曲率、管径参数符合真实流体测量的结构逻辑。两端的法兰连接结构严格遵循管道连接的标准尺寸规范，对法兰盘上的螺栓孔、密封端面做了细节特征建模，还原了金属法兰的机加工倒角、密封面纹理等细节特征。上部的变送表头部分，拆分出接线腔体、显示窗口、电气接口等子结构，对表头侧面的电缆防水接头、状态指示灯做了精细化的特征还原，保证结构装配逻辑符合真实仪表的生产装配要求。材质与渲染阶段，为测量管段主体赋予酒红色工业喷涂金属材质，调整材质的粗糙度、反光度参数还原工业仪表外壳的哑光喷涂质感；两端法兰赋予抛光不锈钢材质，通过调整金属反射率、环境光遮蔽参数，还原金属机加工面的亮面金属质感；变送表头的显示窗口赋予深色半透明工程塑料材质，接线接头部分赋予镀锌金属材质，不同材质的质感区分清晰，贴合工业现场该类仪表的真实外观表现。渲染阶段采用渐变蓝灰工业展示背景，打光采用三点布光方案，主光从侧上方投射突出主体结构轮廓，补光弱化结构暗部的死黑区域，轮廓光勾勒法兰边缘的金属高光，最终渲染图清晰展现了仪表的整体结构形态与各部件的装配关系。设计过程中充分考虑了该类仪表的工业应用场景，结构比例协调，细节特征完整，既还原了真实产品的外观辨识度，也保证了模型结构的可编辑性，可用于工业仪表展示、流体测量系统装配模拟、工业场景三维可视化等相关场景使用。
