微型USB公头B型独立结构三维建模作品

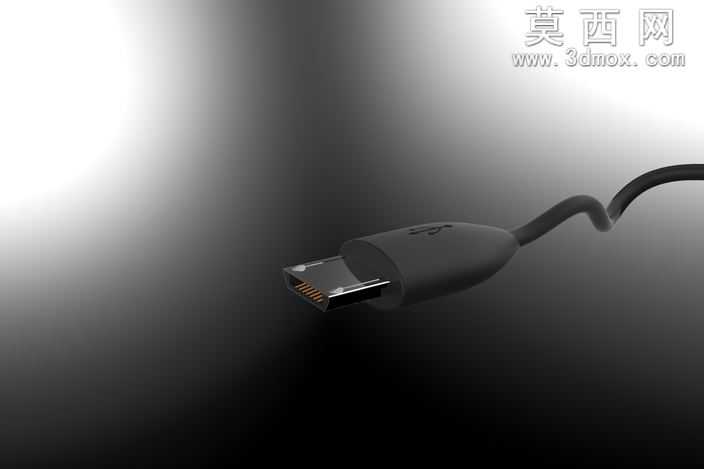

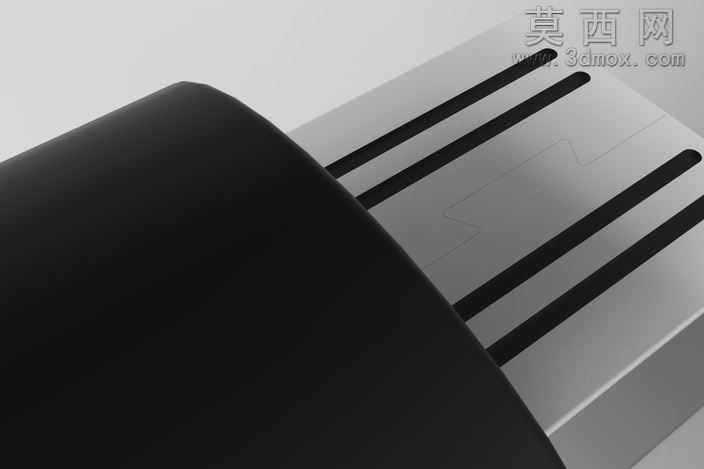

本作品为微型USB公头B型独立部件的三维建模成果，建模过程严格遵循通用Micro USB B型公头的行业标准尺寸规范，对接口的每一处结构都做了精细化还原。建模初期先梳理接口的整体结构逻辑，将部件拆分为金属接触端子、金属屏蔽外壳、注塑内芯、连接尾套、出线线缆五个核心部分，采用自底向上的建模思路，先完成单个端子的轮廓绘制，通过拉伸、切除等基础特征完成端子的接触弹片、定位卡脚结构，再按照标准引脚间距完成五个端子的阵列排布，保证引脚间距、弹片翘起高度完全符合接口插拔的配合公差要求。金属屏蔽外壳部分通过薄壁拉伸特征构建主体轮廓，再对两侧的弹性卡扣、尾部的压接固定脚做细节切除与折弯处理，还原外壳的卡扣弹性结构与压接固定的形态，确保外壳与内芯的配合间隙符合实际装配逻辑。注塑内芯部分通过包覆特征完成端子的包裹结构，预留出端子的伸出定位槽，同时做出内芯与金属外壳的定位凸台，还原注塑件的定位结构。连接尾套部分采用放样特征完成从接口主体到线缆的过渡曲面，做了圆滑的曲面过渡处理，还原线材连接处的防弯折结构形态，尾部的线缆部分通过扫描特征完成，同时做出线材自然弯曲的弧度，还原实际使用中线材的自然垂放形态。材质渲染阶段，为金属端子与屏蔽外壳赋予磨砂金属材质，调整金属粗糙度与反射参数，还原接插件金属部件的哑光金属质感；为注塑内芯与尾套赋予黑色哑光塑胶材质，调整塑胶的漫反射参数与轻微的高光效果，还原注塑件的细腻磨砂质感；为线缆部分赋予黑色软胶材质，添加轻微的凹凸纹理模拟线材外被的细微磨砂触感。渲染时采用侧上方柔光打光，突出金属部件的边缘轮廓与塑胶部件的曲面过渡，阴影做柔化处理，清晰展现接口的整体形态与各部分的结构细节，整个模型无多余冗余特征，各部件结构清晰可辨，既可以作为电子接插件的结构展示模型，也可用于数码产品周边的装配场景搭建，完整还原了微型USB B型公头的结构特征与外观质感。
