通透式多向连通多孔镂空球结构件

项目分类:机械图纸 发布时间:2021-11-01 ID:355974
  • 通透式多向连通多孔镂空球结构件
  • 通透式多向连通多孔镂空球结构件
  • 通透式多向连通多孔镂空球结构件
  • 通透式多向连通多孔镂空球结构件
  • 通透式多向连通多孔镂空球结构件

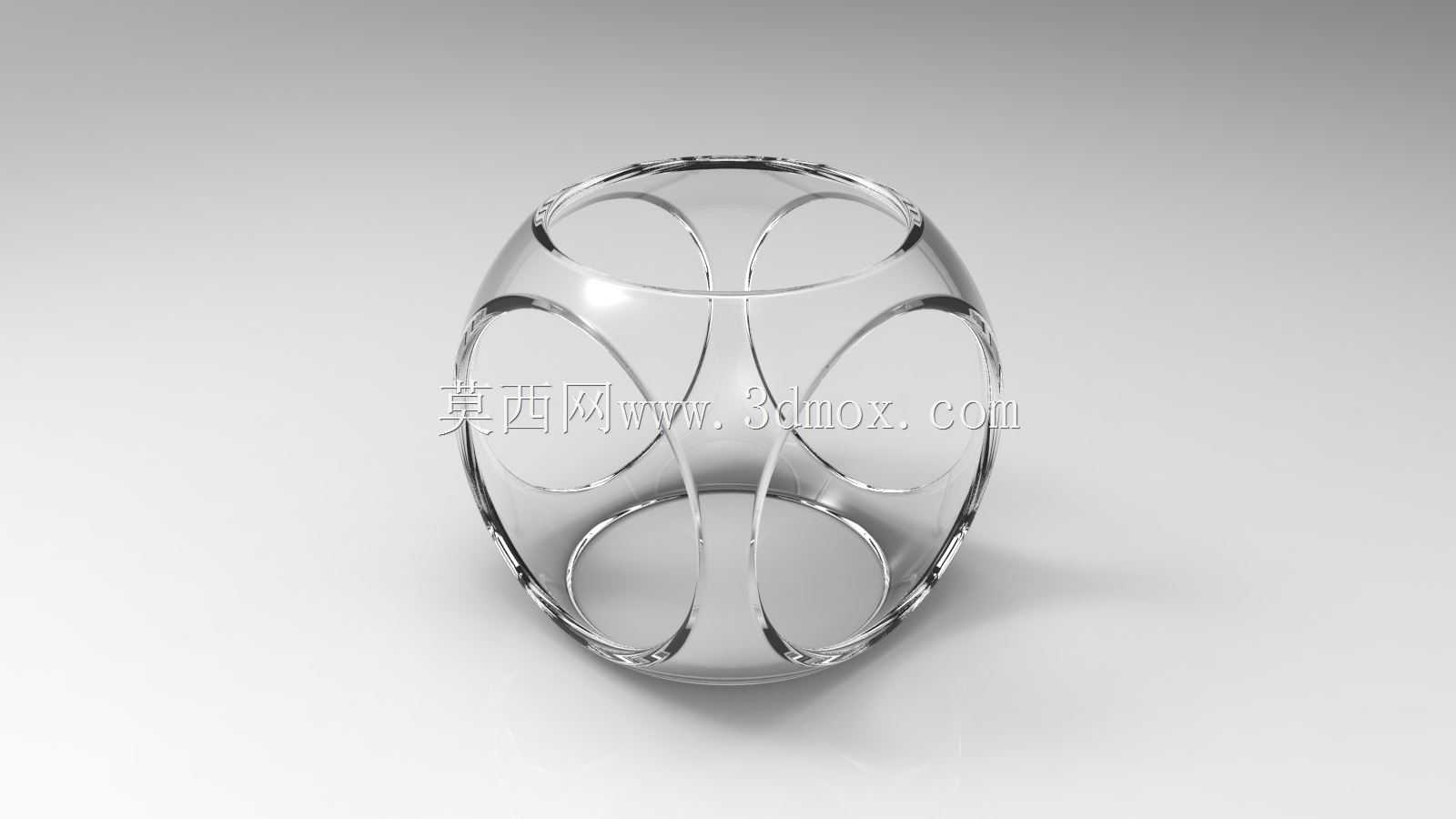

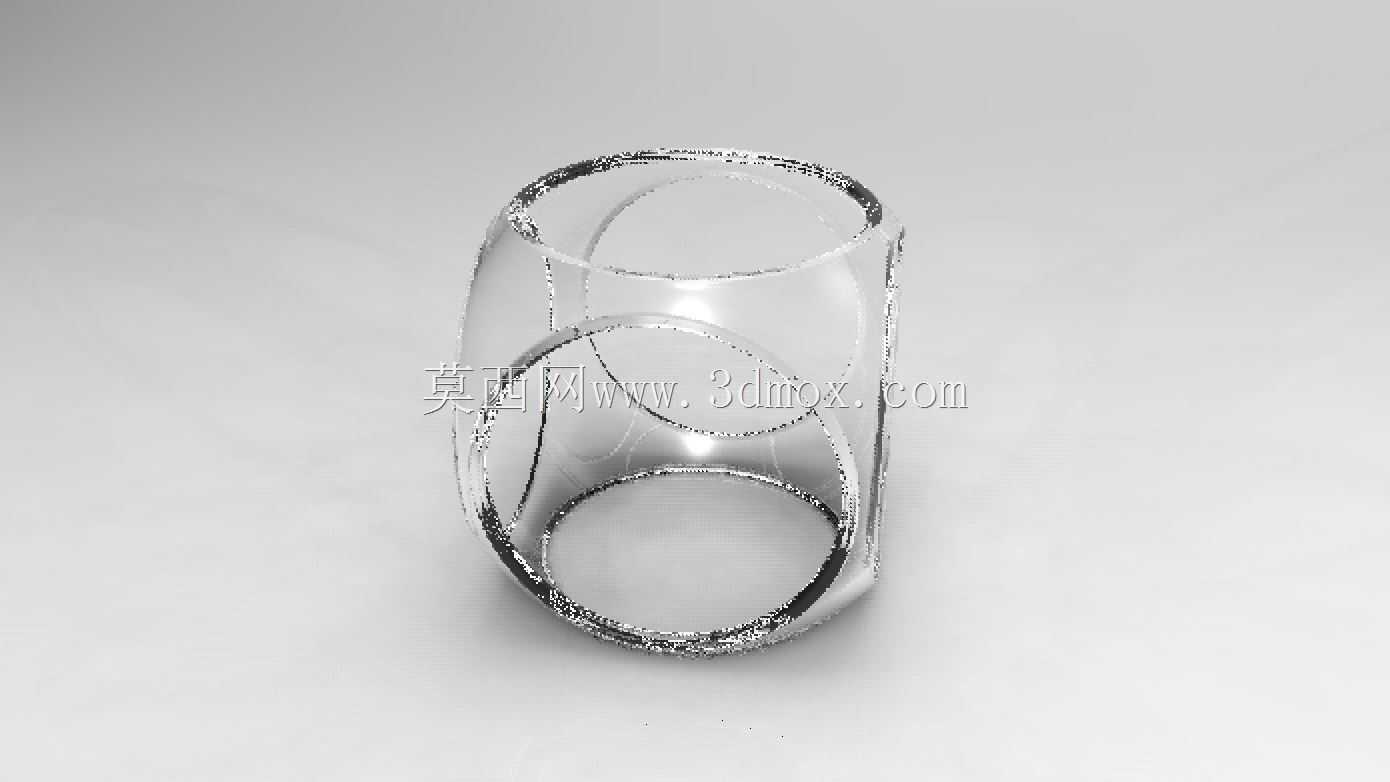

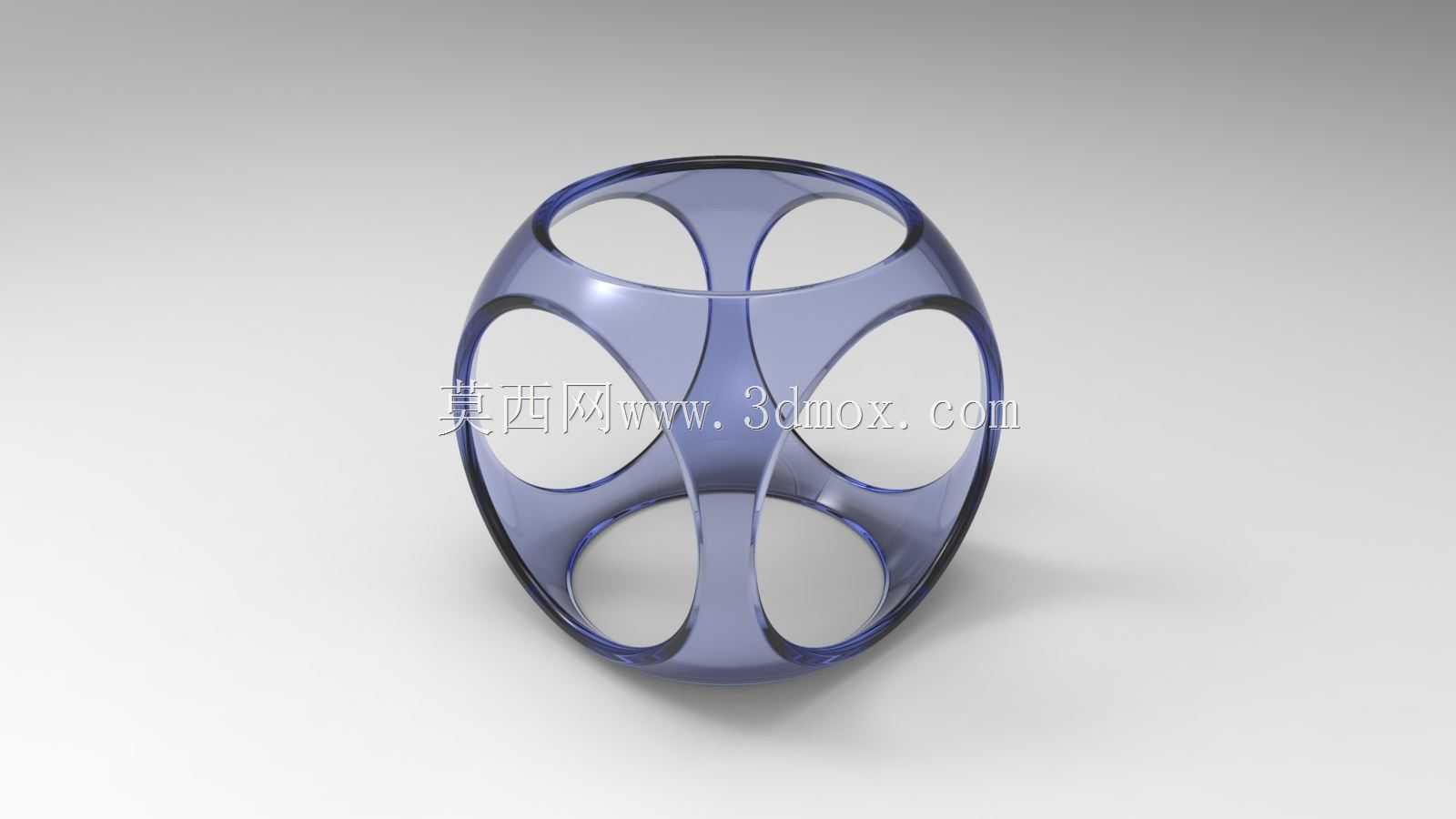

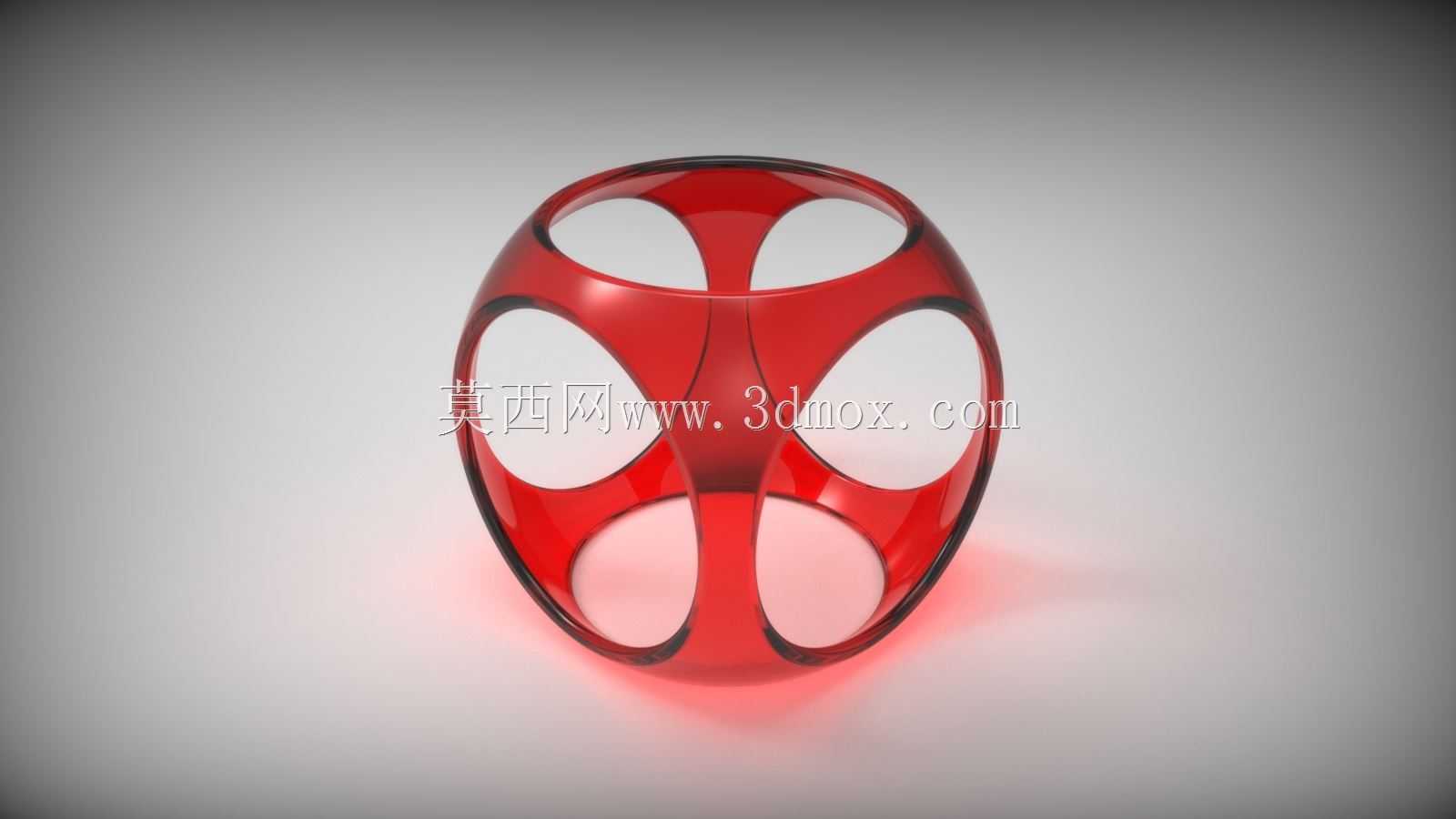

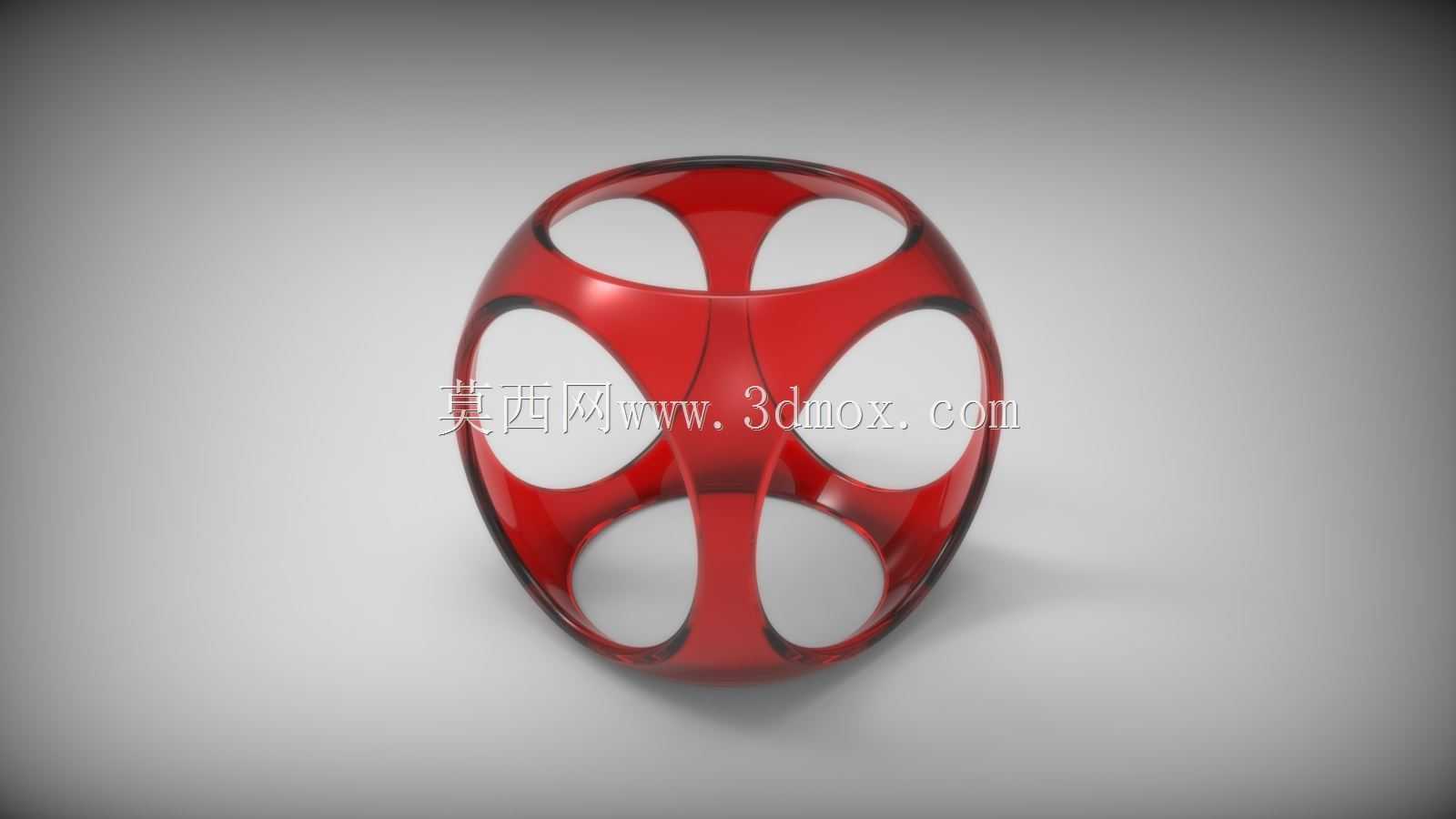

这类多孔镂空球形构件,在流体分散、物料混合、介质导流类设备中应用十分广泛,常见于化工填料塔内的气液分布组件、水处理曝气装置的布气端头、粉体输送系统的匀化构件,也可作为实验台架内流体整流段的核心过流部件,部分场景下也会作为轻量化支撑结构嵌入小型实验设备的框架节点,依靠球形曲面的均匀受力特性分散局部载荷。从结构功能来看,该构件采用多向开孔的通透设计,三个正交方向的大尺寸开孔完全打通内部腔体,不存在封闭死角,流体从任意一个开孔进入后,可顺着球形内壁平滑分流到其余两个开孔方向,不会在腔体内形成涡流滞区,相比直角三通类的管路连接件,球形内壁的圆弧过渡能大幅降低流体经过时的局部阻力损失,减少介质输送过程中的能耗,同时也能避免含颗粒介质在转角处堆积堵塞的问题。设计过程中首先要确定的是开孔的正交对位精度,三个开孔的轴线必须交汇于球心位置,偏差过大会导致流体分流不均,甚至在特定流速下引发构件振动,因此建模阶段需要先建立球心基准坐标系,以三个正交坐标轴为开孔的中心轴,分别拉伸切除出等直径的贯通孔,孔口边缘做了小圆弧倒角处理,一方面是消除加工后的锐边毛刺,避免安装时划伤密封件或者操作人员,另一方面也能减少流体进入孔口时的边缘剪切效应,降低流动噪声。构件的壁厚需要根据实际使用场景的压力等级确定,常规常压工况下壁厚保持均匀即可,若用于带压管路系统,需要在开孔相交的相贯线位置做局部加厚处理,因为相贯线区域是应力集中的高发位置,受内压作用时该位置的应力水平会比球面其他区域高出30%左右,局部加厚能有效提升结构的承压能力,避免长期使用过程中出现疲劳开裂。外形尺寸方面,该类构件的安装边界主要由外接圆柱面决定,三个方向的开孔直径一致,因此构件的最大外轮廓为球体本身的直径,安装时可通过任意一个开孔端对接标准管路,对接端可根据需求加工外螺纹、快装卡盘或者焊接坡口,不需要额外设置安装法兰,依靠球体本身的结构就能完成多向管路的汇接,相比传统的多通接头,整体占用的安装空间更小,在布局紧凑的实验装置或者小型设备内部,能大幅节省管路排布的空间。建模过程中需要重点关注相贯线处的曲面顺滑度,开孔与球面的相交位置、相邻开孔之间的内壁交线,都要做G1连续的曲面过渡,不能出现折线或者棱角,否则不仅会影响流体的流动状态,在采用3D打印工艺制作时,也容易在棱角位置出现支撑残留或者层间结合不良的问题;如果采用铸造工艺加工,顺滑的相贯面也能减少铸造时的应力集中,降低铸件出现冷隔、缩孔的概率。实际选型应用时,需要根据管路的通径匹配对应的开孔直径,球体直径一般取开孔直径的1.5-2倍,既保证内部有足够的缓冲腔体实现流体匀化,也不会因为球体尺寸过大造成材料浪费。部分特殊工况下,还可以在球体外壁或者内壁增加导流槽结构,进一步优化流体的分布效果,但基础款的多孔球结构已经能满足大多数常规工况的使用需求,其对称的结构设计也让安装过程没有方向限制,任意方向对接都能实现相同的流通效果,降低了现场安装的对位难度。
