异形法兰座集成式油路分配壳体结构

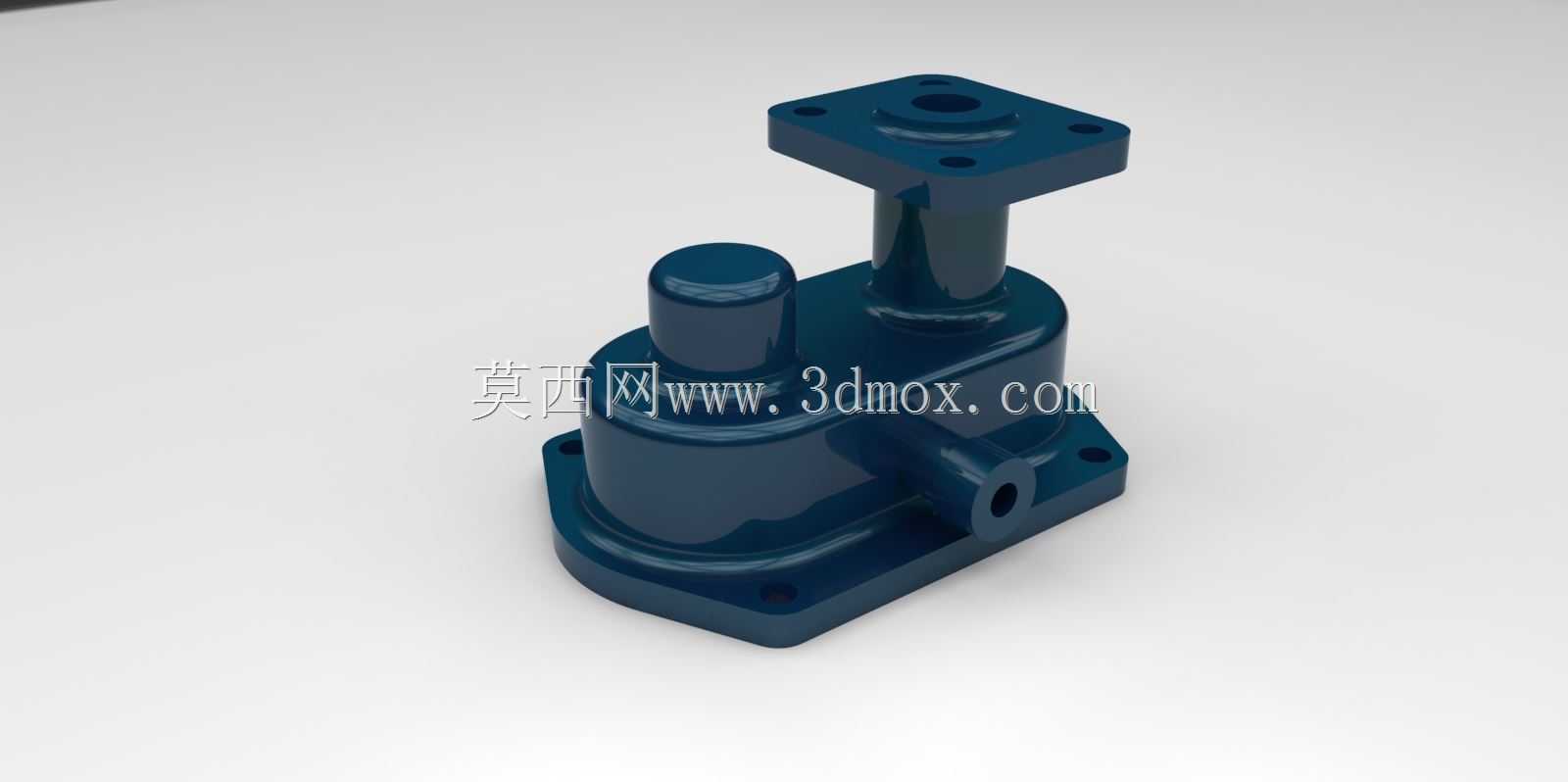

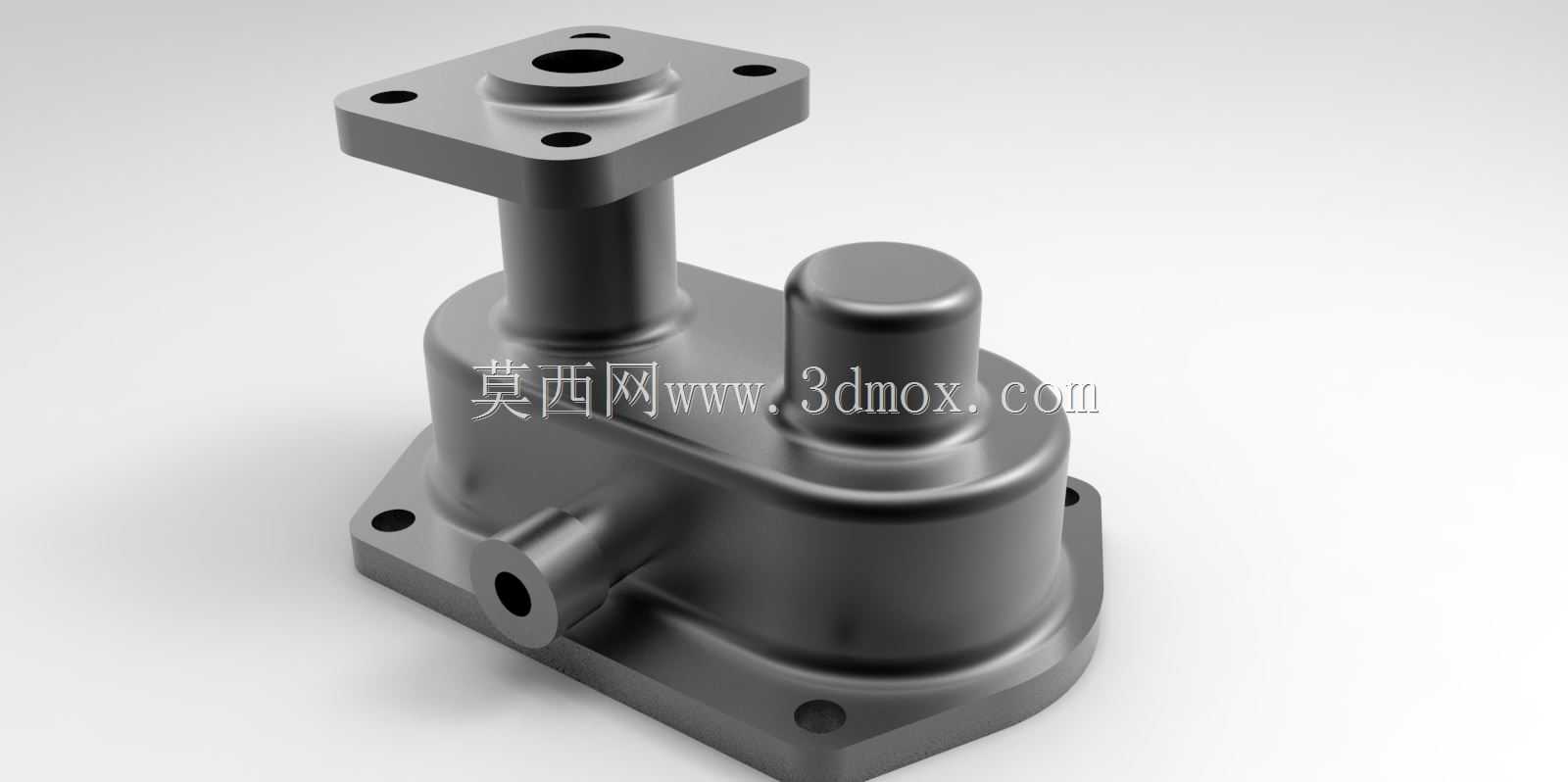

　　这类集成式壳体部件常见于小型液压动力单元、集中润滑系统或是小型气动控制回路的终端安装位，日常在小型机床的润滑分支、自动化产线的小型气动阀组安装、工程车辆的辅助油路分配节点上都能见到同结构逻辑的零件，它的核心作用是把多根管路的连通、元件的安装支撑、外部设备的对接接口整合在单一铸件壳体上，减少分散接头带来的泄漏点，同时压缩整套阀组或油路单元的安装占用空间。从结构上看，底部是带安装孔的宽边法兰基座，这个基座的平面度要求控制在0.05mm以内，安装时通过四个螺栓孔固定在设备的安装面板或者阀块基板上，基座底部通常会预留0.2mm深度的密封槽，用来安装O型密封圈，避免壳体内部的油液或者压缩空气从安装结合面泄漏。向上延伸的立柱顶端是方形对接法兰，

　　这个法兰面是用来外接外部管路或者执行元件的，法兰上的四个通孔是螺栓过孔，中心的通孔是介质流通的主通道，这个通道和壳体内部的型腔直接连通，立柱部分的壁厚经过核算，在1.6MPa的常规工作压力下不会出现形变，同时立柱的高度刚好匹配外部元件的安装避让需求，避免对接时和壳体侧面的结构产生干涉。壳体侧面的圆柱凸台是预留的元件安装位，通常用来安装压力检测元件、溢流阀或者是单向阀，凸台的内孔和内部型腔连通，端面同样预留密封结构安装位，不需要额外加装过渡接头就能直接拧装标准液压或气动元件，减少了外接管路的数量。侧面伸出的小直径通孔是侧路油口，用来接次级管路，把介质输送到下一个润滑点或者执行元件，这个油口的轴线和底部安装面平行，

　　接管时不需要弯折管路就能完成布线，降低管路安装的应力。设计这类壳体的时候，首先要根据内部流通的介质压力确定壳体的最小壁厚，铸铁材质的话常规润滑系统用3.5mm壁厚就能满足强度要求，如果是高压液压回路则要把壁厚提升到5mm以上，同时所有的内部流道转角都要做圆角过渡，避免应力集中在长期压力波动下出现裂纹。安装边界方面，底部法兰的外形尺寸决定了它需要的最小安装平面空间，安装孔的位置公差要控制在±0.1mm以内，保证和基板上的预装孔位精准对齐，顶端法兰的安装面和底部安装面的平行度要求不超过0.08mm，避免对接外部元件时出现密封面偏斜导致的泄漏。建模的时候要先从内部型腔开始构建，优先保证流道的通径符合流量要求，再向外生成实体壁厚，

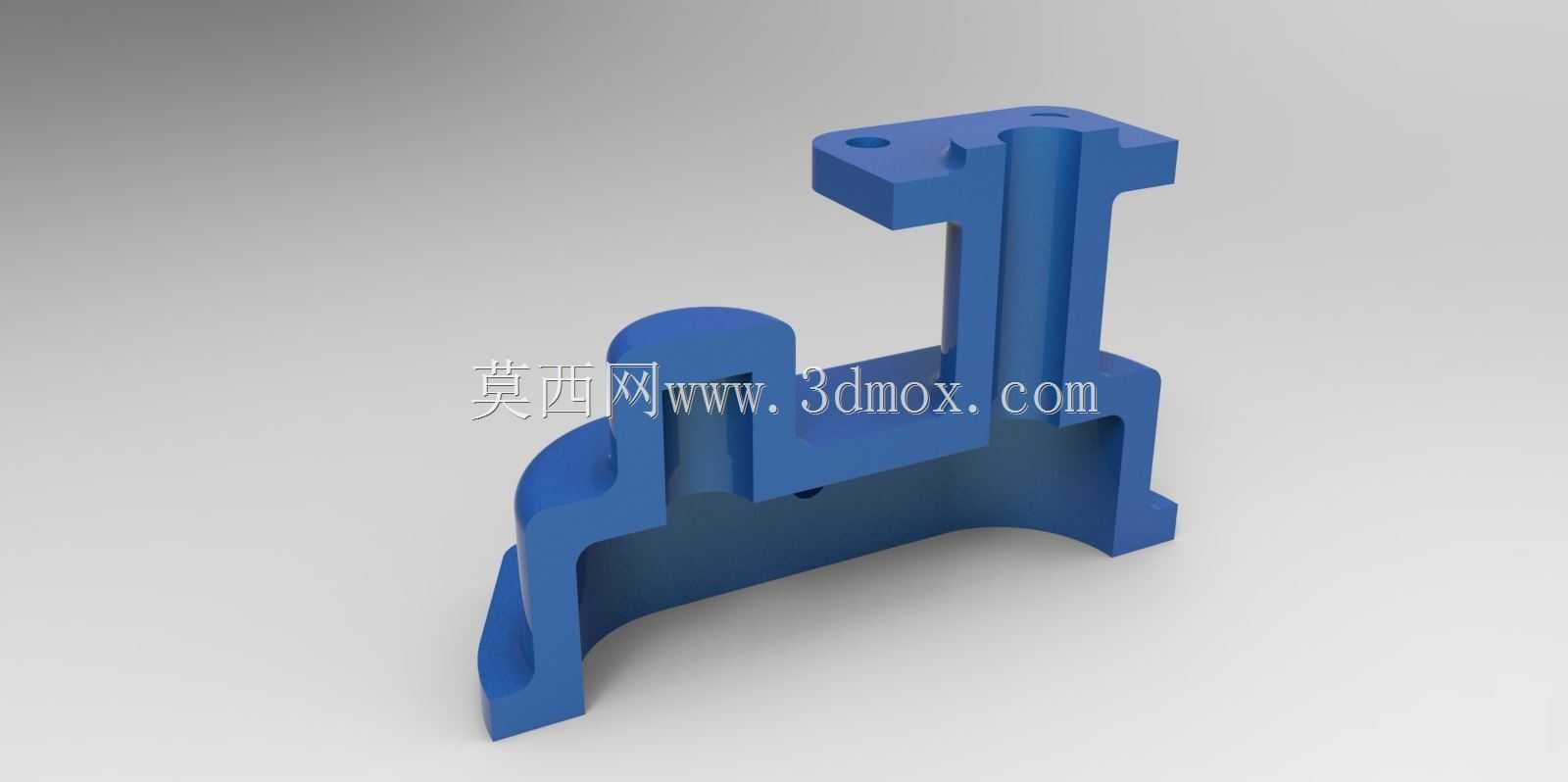

　　之后添加各个安装法兰、凸台、接口的结构，最后做所有棱边的倒角处理，避免加工时出现锐边割伤安装人员，同时去除铸件的尖角应力集中点。这类零件的建模难点在于各个接口的位置度匹配，要保证侧路油口、顶部法兰、侧面凸台的内孔都和内部型腔完全连通，不能出现建模时的实体残留堵塞流道，同时各个安装面的凸台高度要匹配标准密封件的压缩量要求，比如装O型圈的凸台高度要比密封圈线径小0.3-0.5mm，保证安装后密封圈有合适的压缩量实现密封，又不会因为压缩过量导致密封圈过早老化失效。实际应用中，这类集成壳体相比分散式接头组装的结构，能减少至少60%的潜在泄漏点，同时装配工时能缩短40%左右，不需要在现场对接多个接头和密封件，只需要把整个壳体固定在安装位，接上对应的外部管路和元件就能完成组装，后期维护的时候也可以整体拆下检修，不需要逐个拆卸分散的接头。
