汽车散热系统弯形橡胶连接软管结构

　　在车用动力总成的热管理回路中，这类弯形橡胶软管承担着散热器与发动机缸体水套之间的冷却液输送功能，属于冷却系统中不可或缺的柔性连接部件。不同于硬管连接的刚性约束，橡胶材质的软管可以吸收动力总成运行过程中产生的振动位移，补偿散热器与发动机之间的装配公差，避免硬连接在长期振动工况下出现应力开裂、密封失效的问题。

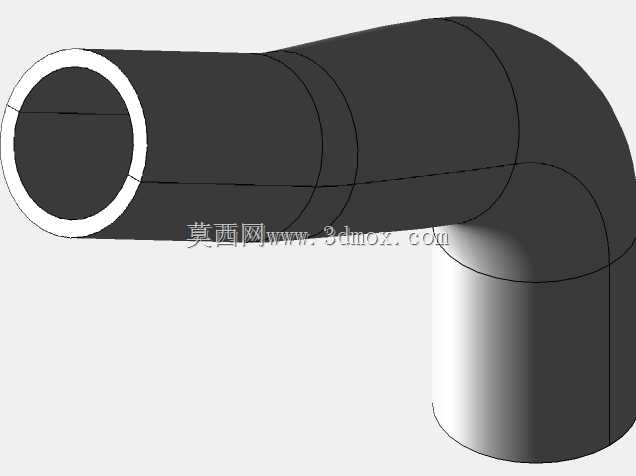

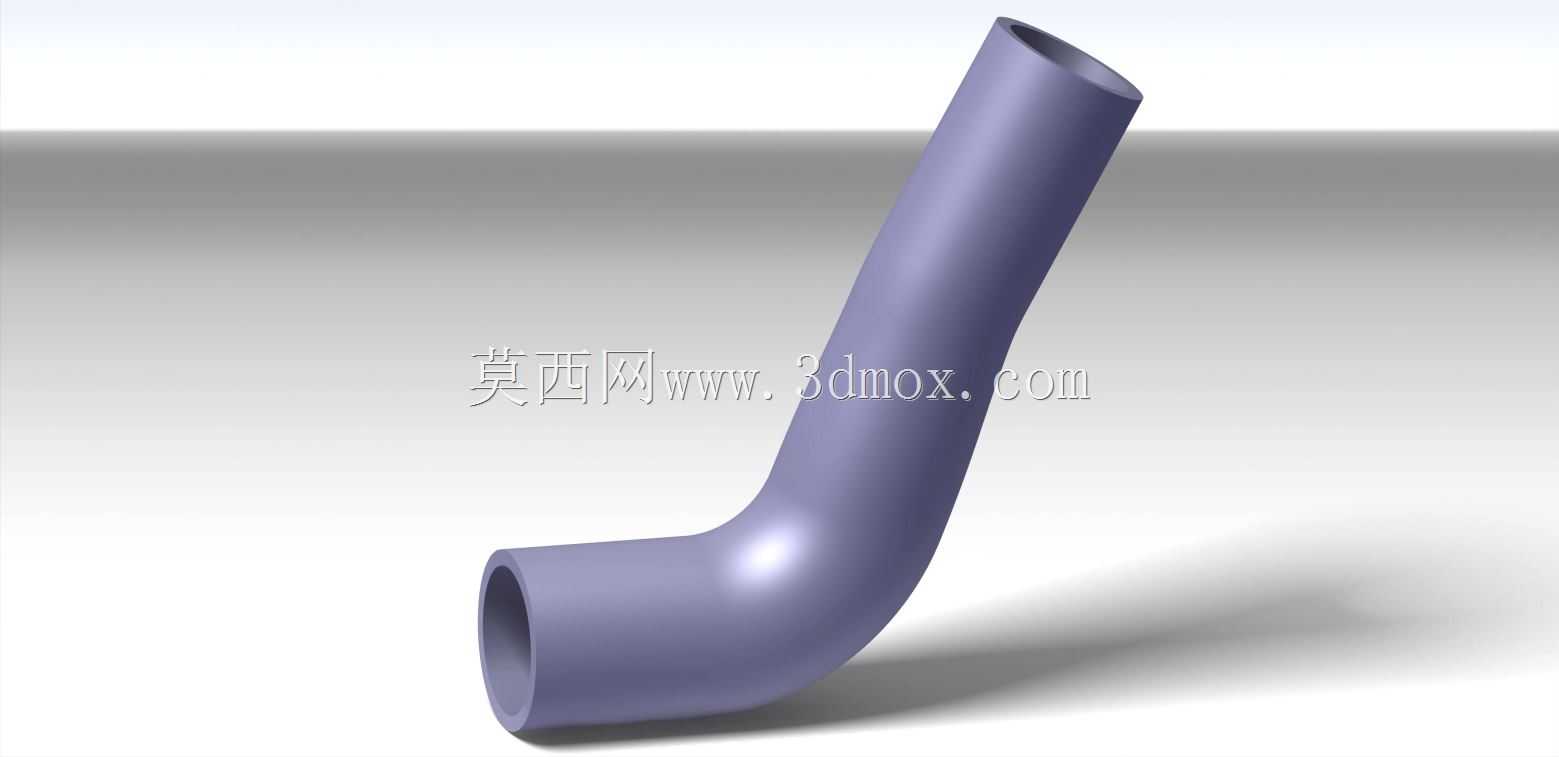

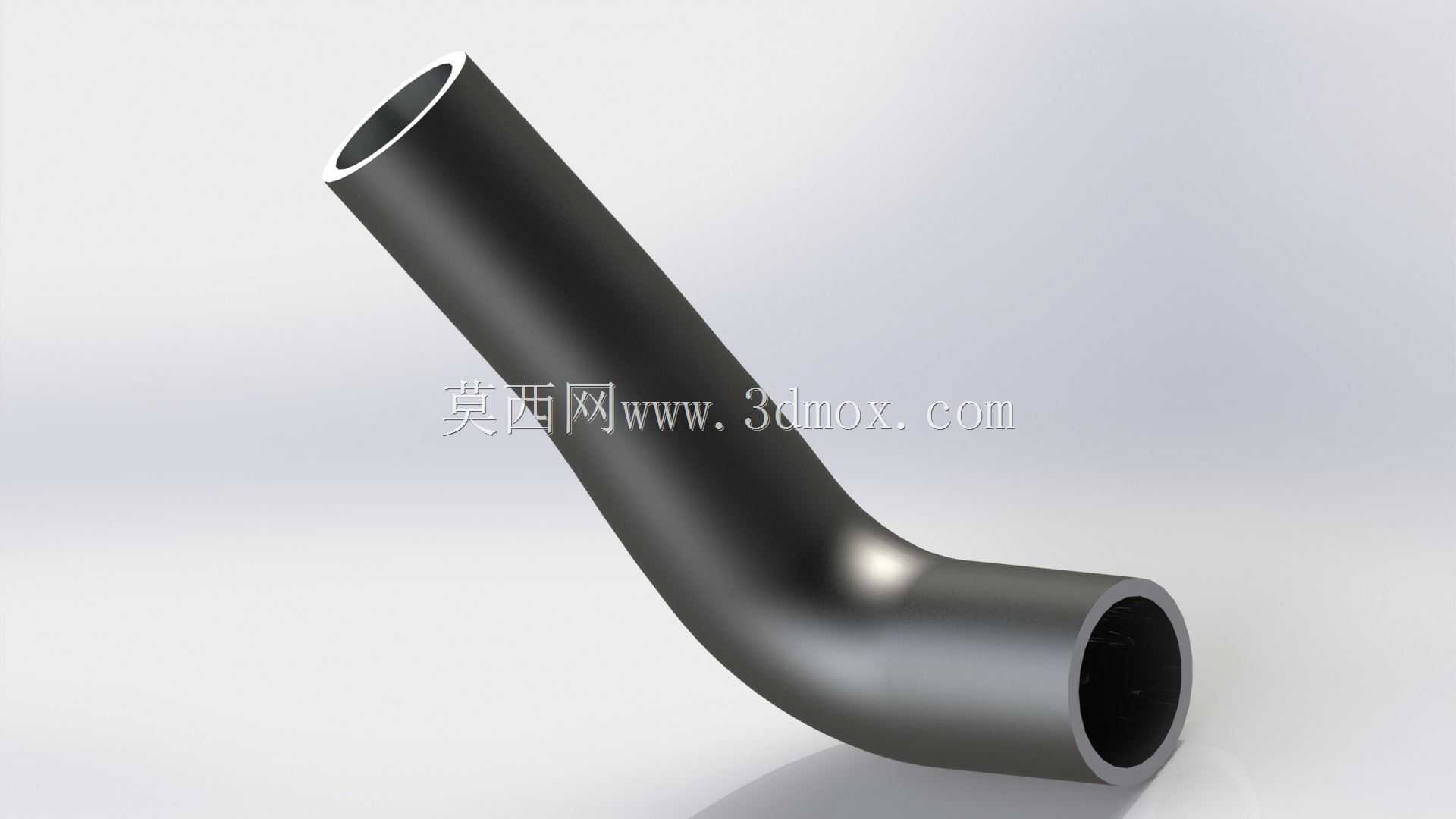

　　从结构设计逻辑来看，该软管采用大弧度平滑弯转的流道设计，没有出现直角弯折或者流道截面突变的结构，能够最大程度降低冷却液在管路内流动的沿程阻力，减少冷却循环泵的工作负载，保证冷却液循环流量满足散热需求。软管两端为等径直筒接口结构，接口段的壁厚略大于管身主体部分，这部分设计主要是为了适配卡箍的抱紧力需求，当卡箍锁紧在接口位置时，加厚的管壁可以提供足够的压缩量，保证橡胶材质与对接硬管外壁之间的贴合密封性能，同时避免卡箍抱紧力过大导致管身出现压溃变形、流道缩径的问题。

　　在实际装车场景中，这类上部软管通常布置在散热器的上水室位置，连接发动机缸盖的冷却液出口，温度相对较高的冷却液从发动机侧流出后，通过该管路进入散热器上水室，经过散热器芯体的风冷散热后再从下部软管回流到发动机水套，完成整个冷却循环。设计过程中需要充分考虑管路的走向避让，弯角的弧度和角度需要匹配发动机舱内的布置空间，避免与周边的线束、支架、传动部件出现运动干涉，同时要预留足够的管身长度，抵消发动机在悬置上的前后、上下跳动位移，防止车辆在颠簸工况下管路被拉扯脱落。

　　材质选型上这类软管通常采用三元乙丙橡胶作为主体材质，内层采用耐冷却液腐蚀的专用胶层，中间夹有纤维编织增强层提升管身的耐压能力，外层则采用耐老化、耐油污的胶层，抵御发动机舱内的高温、油污、臭氧侵蚀，保证长期使用下不会出现开裂、鼓包、渗漏的问题。建模过程中需要重点还原管身的弯曲曲率变化，保证弯转位置的截面圆度符合实际产品状态，不能出现建模过程中弯管截面畸变的问题，两端接口的圆柱度需要满足装配对接的公差要求，接口端面的平整性也要符合密封面的设计要求，避免出现端面倾斜导致的密封间隙。

　　从安装边界来看，软管的两个接口中心距、弯转角度、管身外径都需要和周边匹配部件的尺寸完全对应，接口的插入深度需要满足卡箍的安装位置要求，既不能插入过深导致管路顶到对接部件的内部台阶，也不能插入过浅导致卡箍抱紧位置不足出现松脱。管身的最小弯曲半径需要大于橡胶材质允许的最小弯曲阈值，避免安装过程中管身出现死折，导致流道堵塞影响冷却液循环。在整车热管理匹配过程中，这类软管的通径大小直接影响冷却系统的流阻特性，通径过大会导致管路布置空间不足，通径过小则会增加流阻降低循环流量，导致散热能力不足，因此建模时的内径尺寸需要严格匹配冷却系统的流量计算结果，保证整个循环回路的阻力特性处于设计区间内。

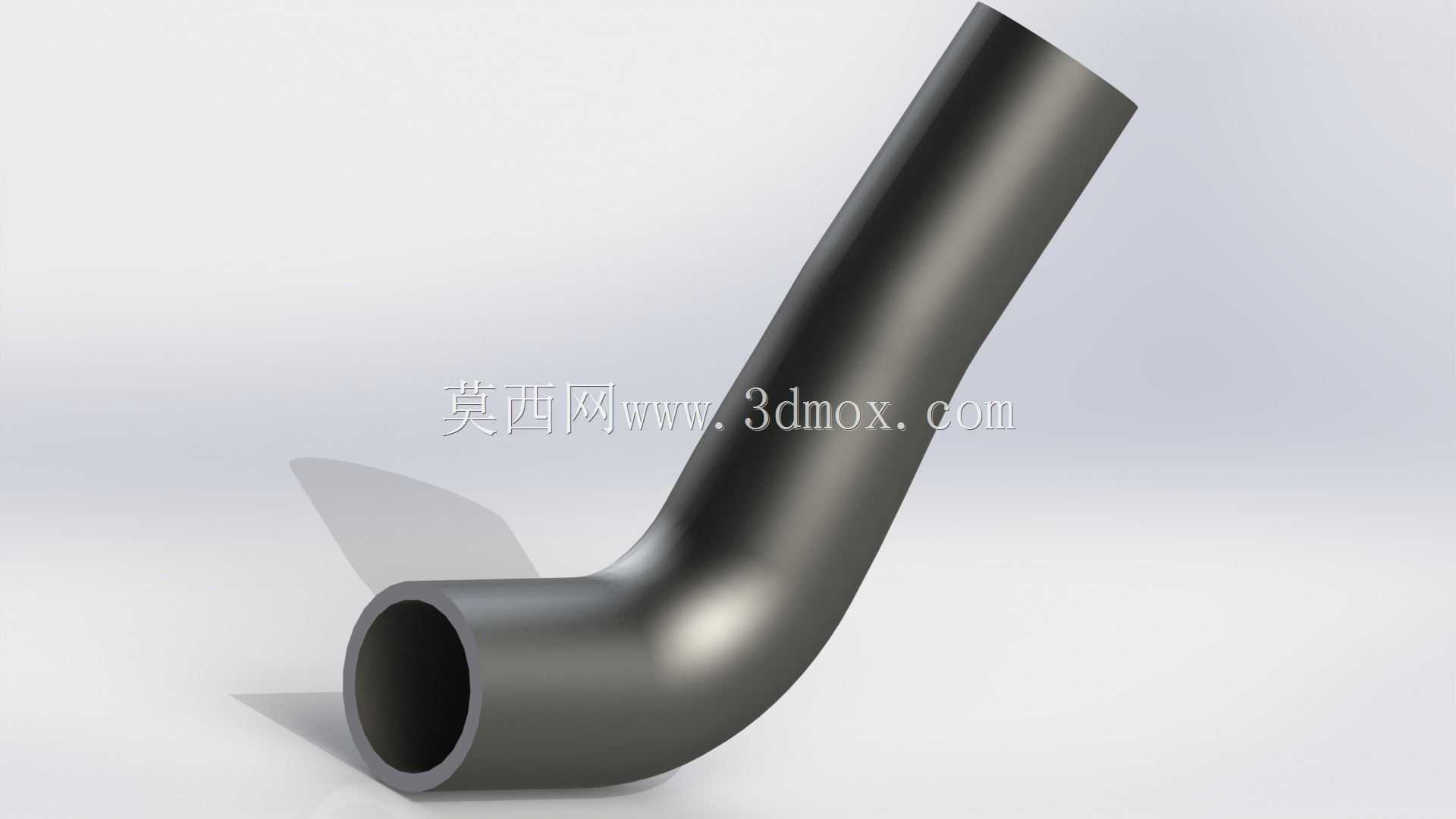

　　不同于直管路的设计，这类空间弯管的建模需要准确还原实际装车的空间走向，在三维建模过程中需要先确定两端接口的安装坐标点，再根据周边部件的避让需求绘制平滑的空间扫掠路径，路径的曲率变化要连续顺滑，不能出现曲率突变的拐点，避免后续生产过程中橡胶硫化成型时出现壁厚不均的问题，同时也能保证流体在管内流动时不会出现局部涡流，减少气蚀风险和流动噪音。
