多腔式轮盘类机械连接基座结构

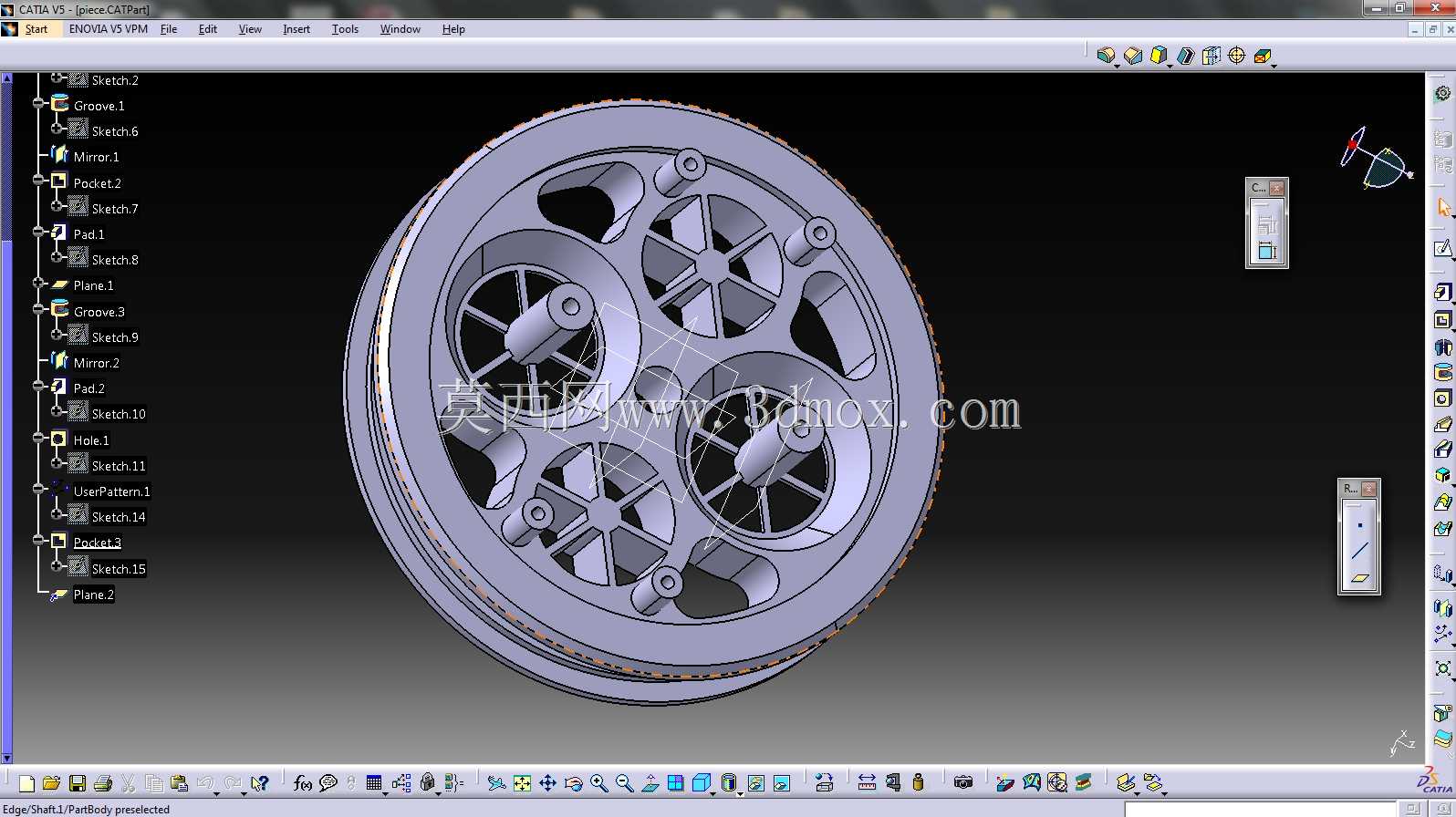

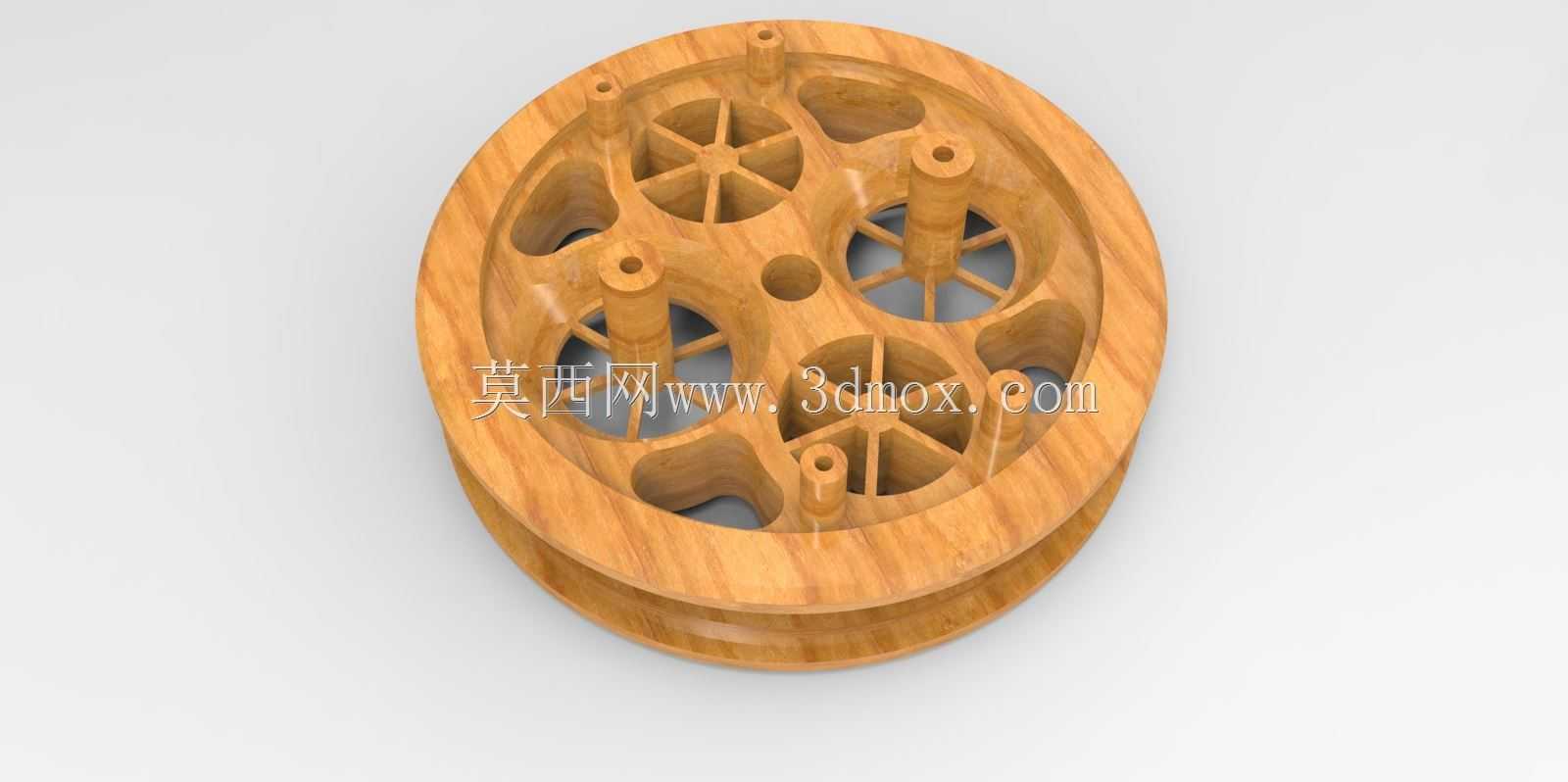

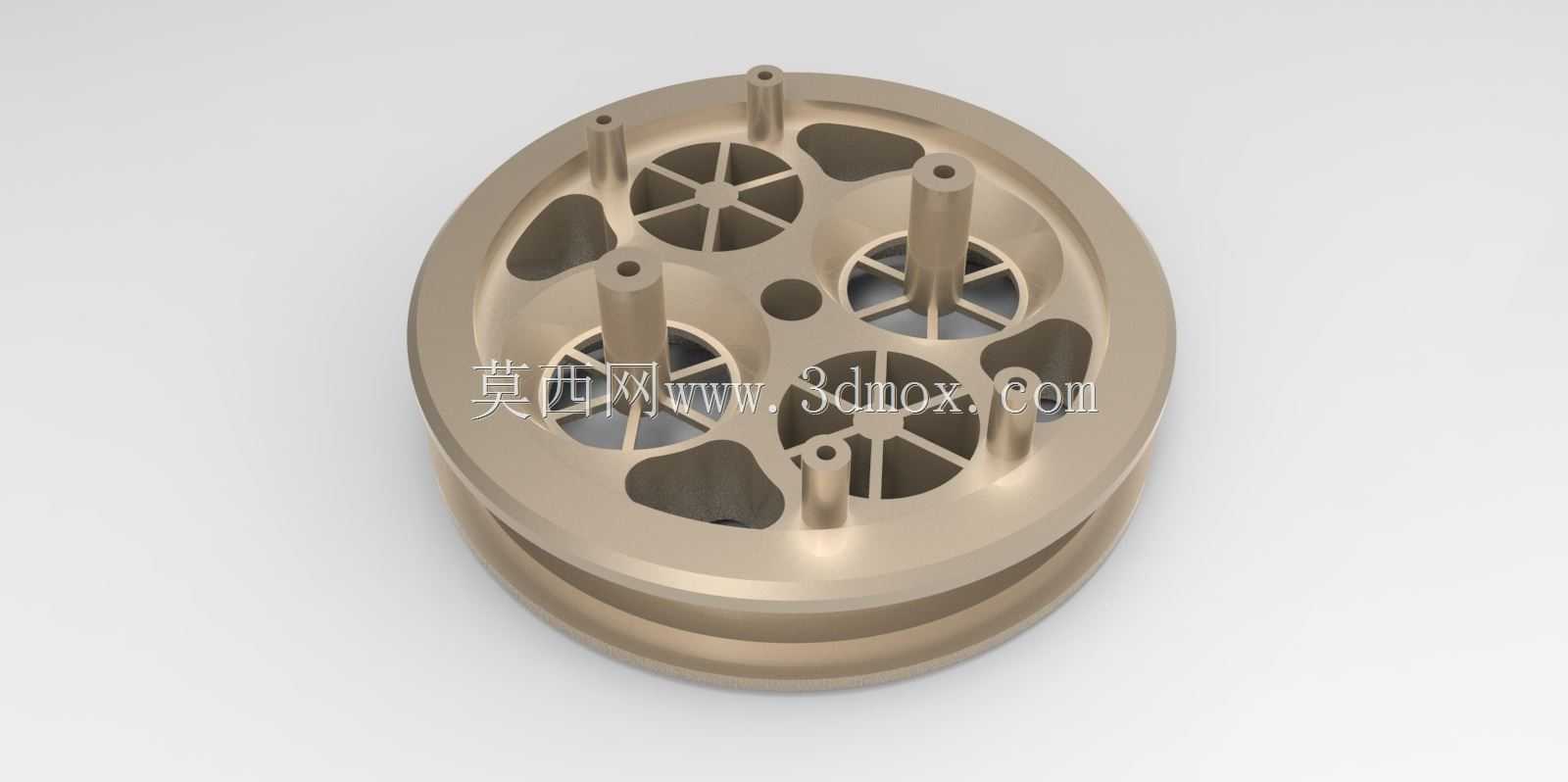

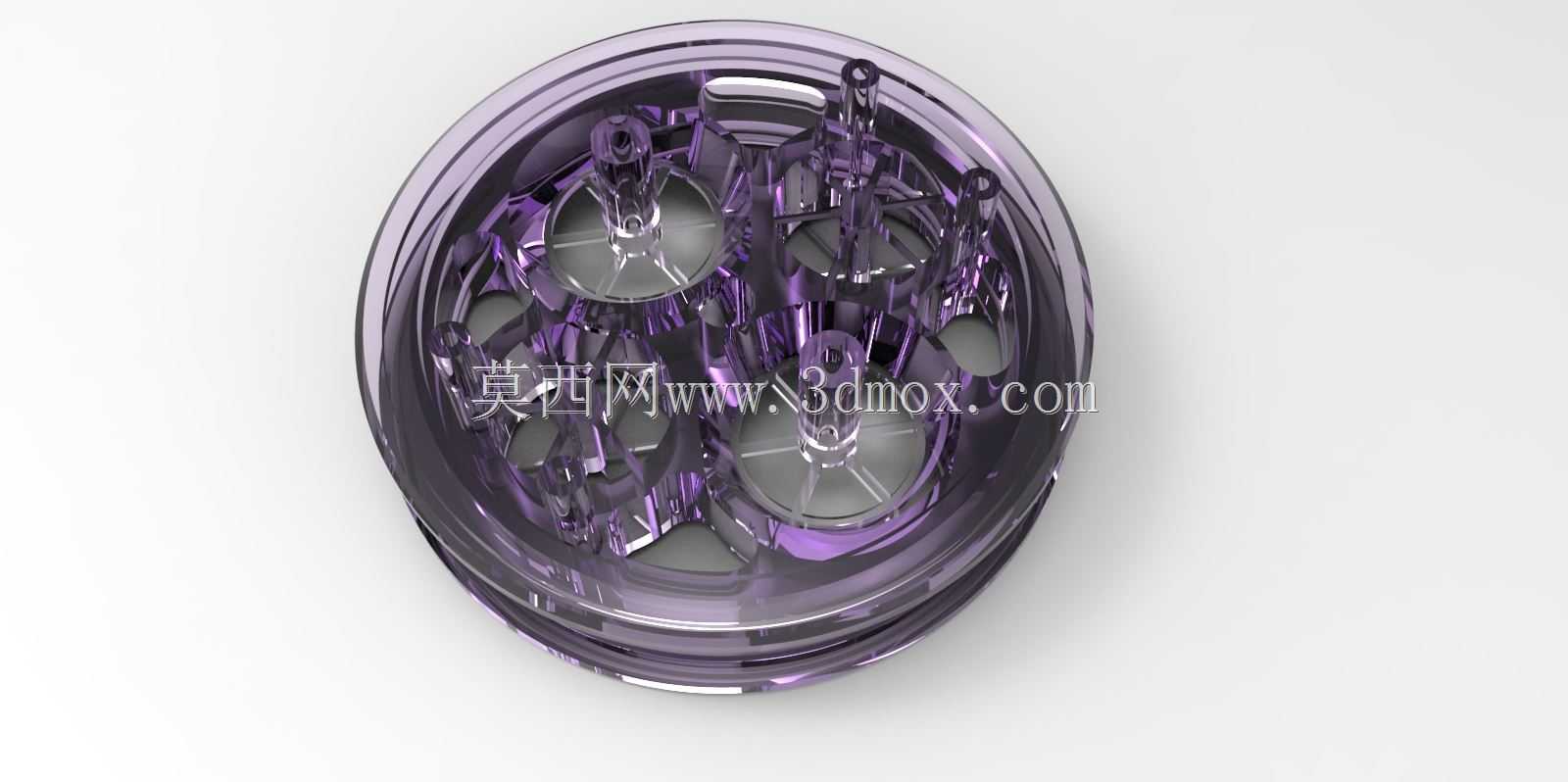

　　这类轮盘式多柱支撑结构，常见于流体输送设备的叶轮端定位、精密传动机构的端盖承载单元，也可作为小型回转设备的分腔连接基体，在小型泵体、气动分流装置、精密回转工作台的核心装配段都能见到同构型设计的应用。从结构功能来看，外圈的环形凸缘承担径向定位作用，装配时可直接嵌入对应腔体的止口位，依靠凸缘的圆柱面实现同轴度约束，避免回转工况下出现径向窜动；盘面均匀分布的六根带中心孔的立柱，是核心的安装定位载体，每根立柱的中心孔可穿装紧固螺栓，或是作为定位销的配合孔位，立柱的高度差经过匹配设计，能够对应不同层级组件的安装平面，实现多层零件的叠装固定，无需额外加装垫高衬套。盘面的辐条式镂空与异形减重孔设计，并非单纯为了减少耗材，在实际工况中，

　　这类镂空结构可作为流体介质的过流通道，当该构件应用于泵体或分流装置时，介质可顺着镂空区域在腔体内完成导流，同时辐条式的筋板结构能够在大幅降低构件整体重量的前提下，保证盘面的结构刚度，避免在螺栓预紧力或是介质压力作用下出现盘面变形，相比实心轮盘结构，重量可降低40%左右，同时模态频率可满足每分钟三千转以内的回转工况使用需求，不会在常规工作转速下触发共振。设计过程中，首先要确定的是外圈止口的尺寸边界，其外径公差需按照h7级精度控制，与配合腔体的H7级公差形成间隙配合，保证装配时可顺利推入同时不会出现过大的配合间隙；立柱的位置度公差需控制在0.02mm以内，保证上层组件安装后各连接点的受力均匀，不会出现偏载导致的螺栓断裂问题；

　　立柱端面的平面度需控制在0.01mm以内，保证连接面的贴合度，避免出现介质泄漏或是连接松动的问题。从安装边界来看，这类构件的轴向总高度通常控制在外径的三分之一左右，底部的环形凹槽可适配密封胶圈的安装，实现腔体的静密封，无需额外加工密封槽；中心的通孔可作为主轴的穿装通道，孔壁的粗糙度需达到Ra1.6，避免划伤主轴表面，同时可根据实际使用需求在中心孔内加装轴套，适配不同直径的主轴安装。在实际选型应用中，这类结构可根据工况介质的不同选择对应的加工材质，常规无腐蚀工况下可采用铸铝加工实现轻量化需求，有一定强度要求的工况可采用45号钢调质处理，有腐蚀介质的工况则可采用304不锈钢铸造后精加工，

　　各安装孔的螺纹规格可根据实际连接的组件参数进行调整，辐条的厚度也可根据承载压力的大小做针对性优化，在保证结构强度的前提下尽可能降低构件重量，减少回转过程中的惯量，提升设备的动态响应性能。需要注意的是，这类构件的立柱根部做了圆角过渡处理，避免应力集中导致的立柱断裂问题，所有镂空区域的边缘都做了倒角处理，既可以去除加工毛刺，也能减少介质流过时的阻力，降低紊流产生的概率。
