连杆式自适应机器人夹持抓手结构设计

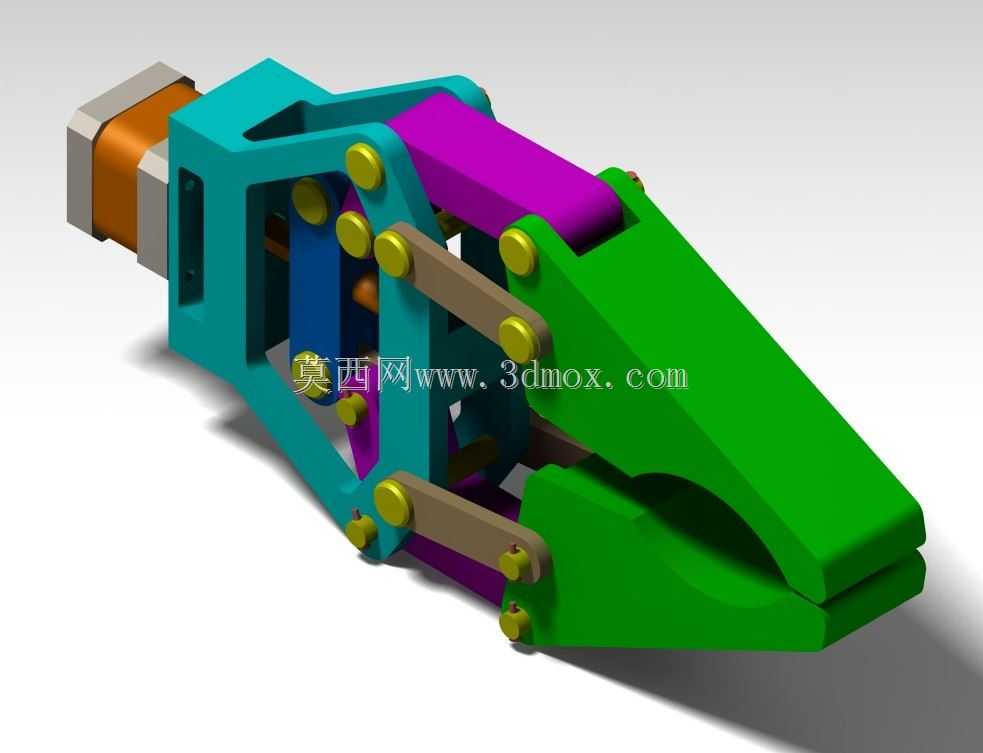

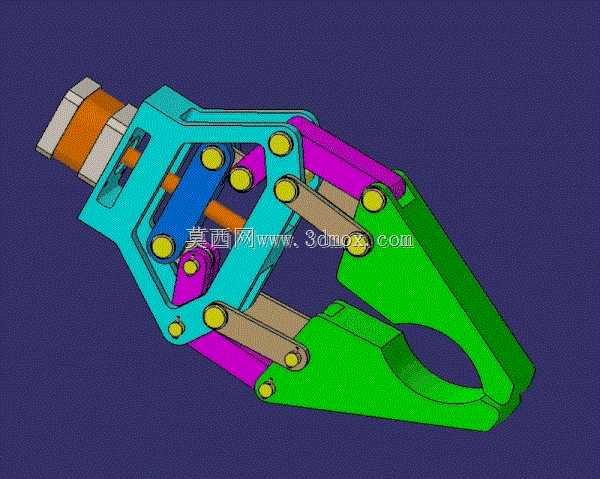

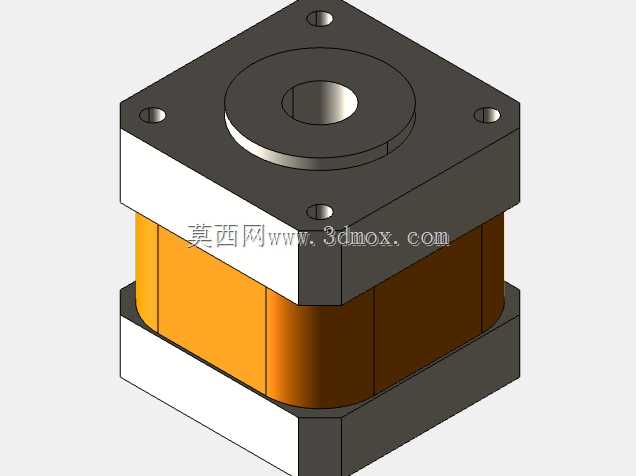

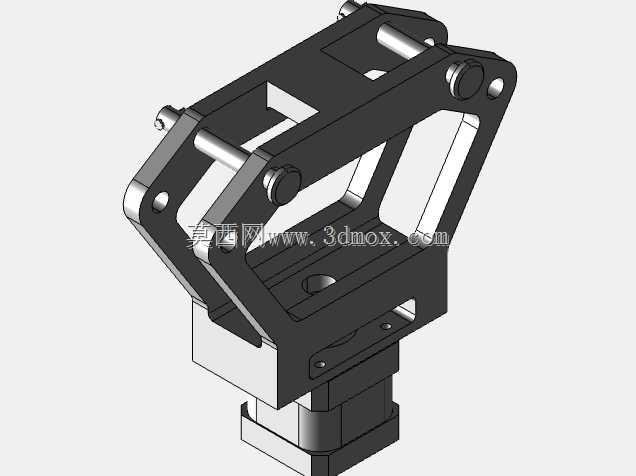

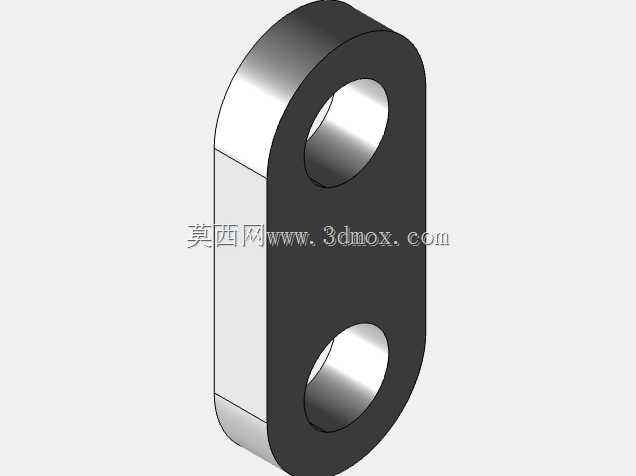

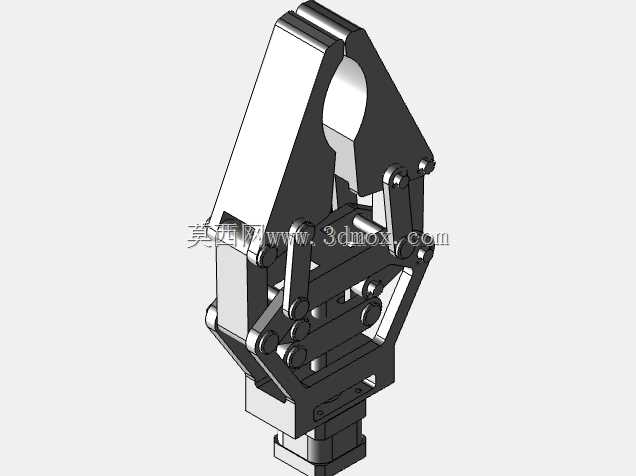

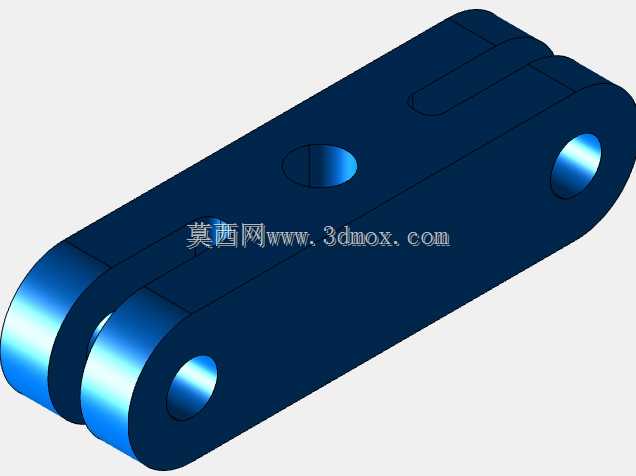

　　这款连杆驱动的夹持抓手，是典型的多关节自适应机械末端执行器，核心采用平面连杆机构实现夹爪的同步开合动作，区别于齿轮齿条或直推式夹爪，其连杆布局能在夹持过程中让夹爪指面始终保持平行贴合工件表面，避免对规则柱状、块状工件造成夹痕或夹持偏移。从结构布局来看，抓手的驱动端预留了标准的法兰安装接口，可直接对接直线驱动元件，比如小型气缸、电动推杆或是伺服电缸，安装法兰的端面做了定位止口设计，能保证驱动输出轴与抓手的运动中心同轴度控制在0.02mm以内，减少偏载带来的连杆磨损。

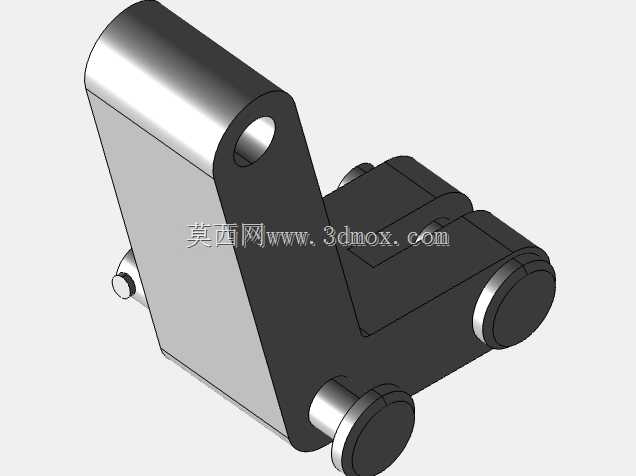

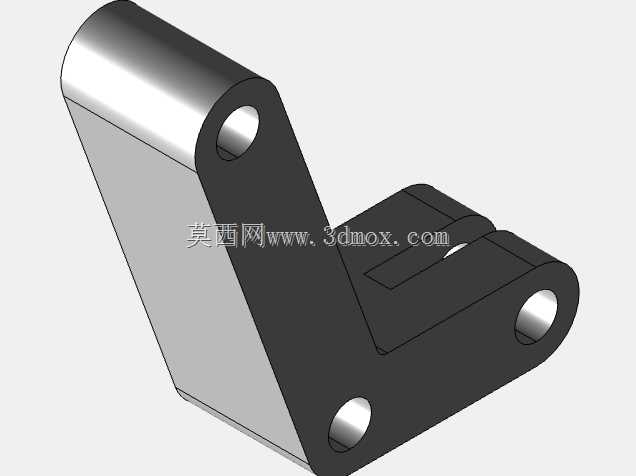

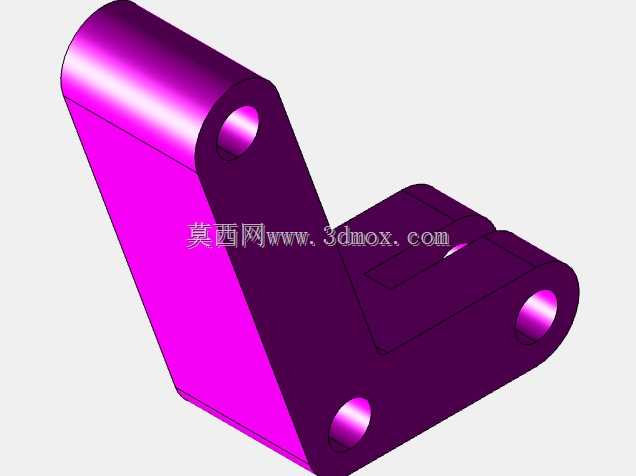

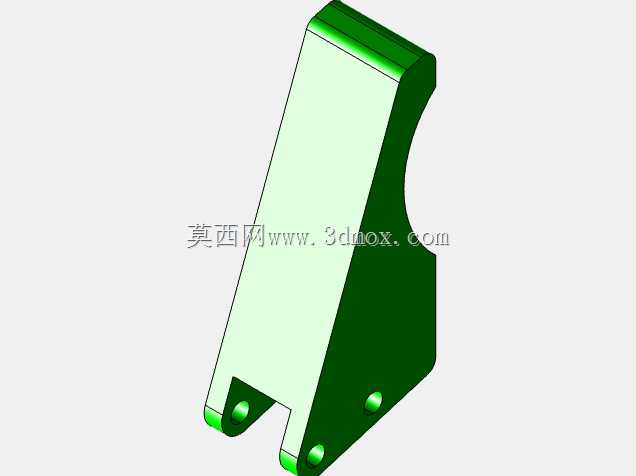

　　夹爪的开合行程通过连杆的铰接点位置做了限位设计，最大开合角度下两夹爪尖端的间距可覆盖直径30mm到80mm的规则工件，闭合状态下夹爪的咬合面做了V型槽与平面结合的结构，既能可靠夹持圆柱类轴件，也能稳定吸附方形块状工件，咬合面预留了防滑垫安装槽，可粘贴聚氨酯防滑垫提升夹持摩擦力，针对表面光洁度要求高的工件也不会造成表面划伤。从运动学特性来看，整个连杆机构的传动比经过优化，驱动端施加100N的直线推力时，夹爪指面可输出最大320N的夹持力，力的放大倍数接近3.2倍，同时机构的死点位置设置在夹爪完全闭合状态，即便驱动端出现失压情况，夹爪也不会自行松脱，避免工件掉落造成生产事故。

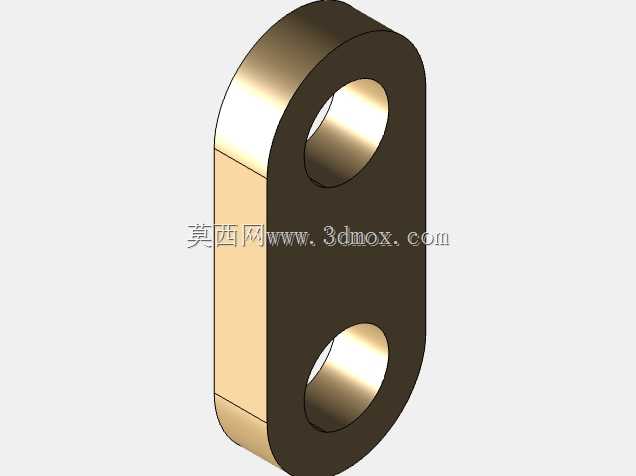

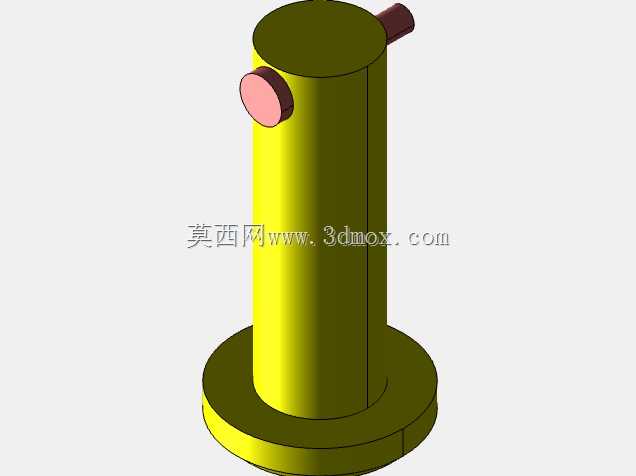

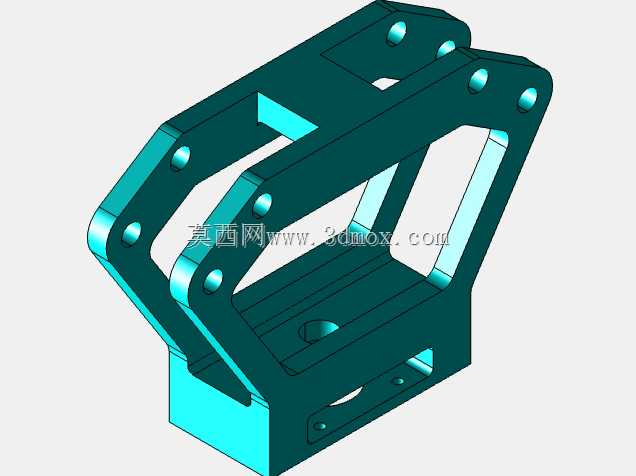

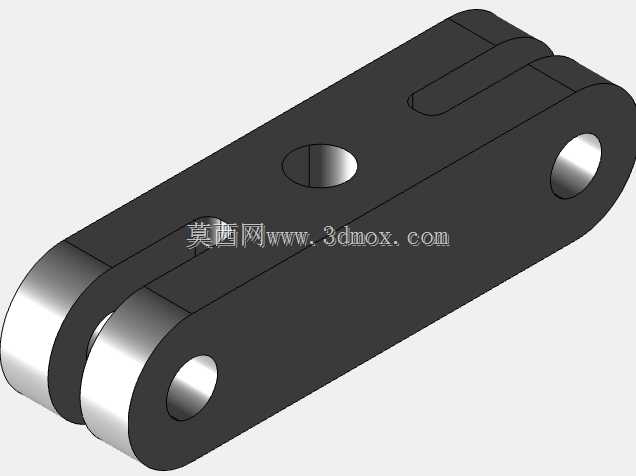

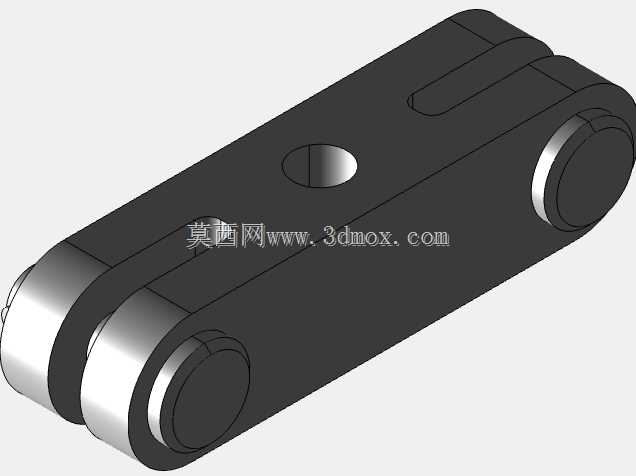

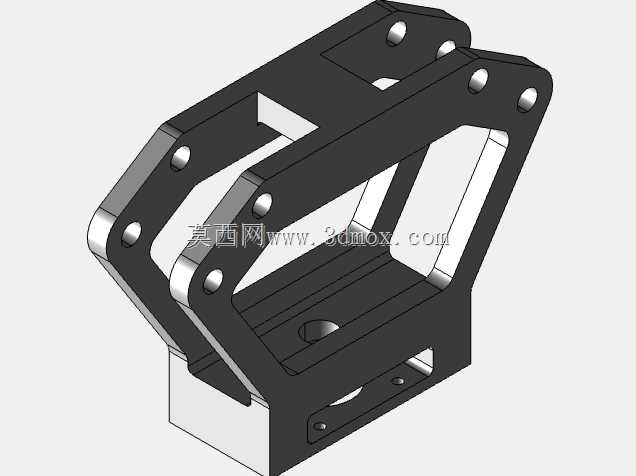

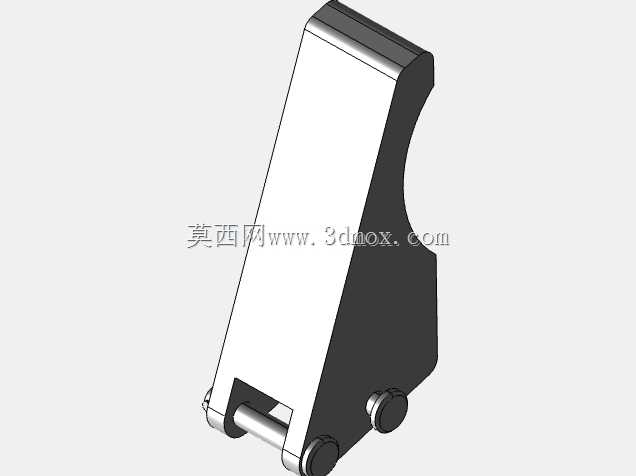

　　整个抓手的主体框架采用镂空式的桁架结构，在保证整体结构刚度的前提下尽可能降低自身重量，经测算整体重量不超过1.2kg，适配负载5kg以内的小型六轴机器人或是水平多关节机器人使用，不会过多占用机械臂的有效负载配额。铰接位置全部采用铜套加销轴的转动配合结构，销轴端部做了防松卡簧槽，长期往复运动下不会出现销轴窜动的问题，铜套的自润滑特性可减少日常维护频次，在常规工业环境下连续运行8000小时无需更换铰接易损件。

　　在实际应用场景中，这类抓手多用于教学实训平台的运动学演示，帮助学习者理解平面连杆机构的传动原理、死点特性以及力的传递规律，同时也可直接应用在小型自动化分拣线上，完成五金零件、塑料工件的上下料搬运作业，针对形状规则的小型工件，其夹持稳定性优于普通的两爪气动夹爪，且制造成本更低，零件加工难度小，所有结构件都可采用常规的铣削、钻孔工艺完成加工，无需特殊的定制刀具或复杂加工工序。安装边界方面，抓手整体的最大外轮廓尺寸在闭合状态下为长165mm、宽62mm、高78mm，周边预留的安装安全距离不小于15mm即可，不会与周边的工装夹具产生运动干涉，驱动端的气源或电路走线可沿着框架侧面的镂空槽布置，避免运动过程中管线被夹爪拉扯。夹爪的开合运动全程无卡顿点，所有铰接位置的转动副都做了间隙补偿设计，长期使用后出现的磨损间隙可通过调整销轴端部的锁紧螺母进行补偿，延长整体使用寿命。
