阶梯式带键槽花键传动转轴结构设计

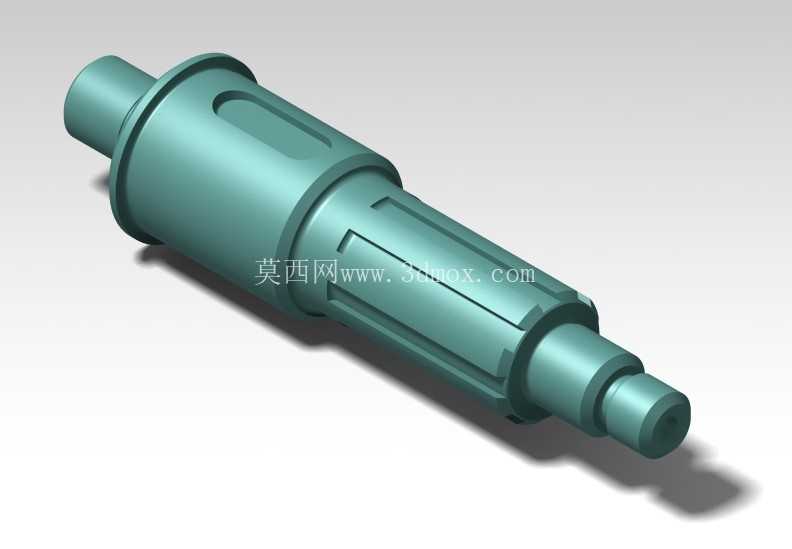

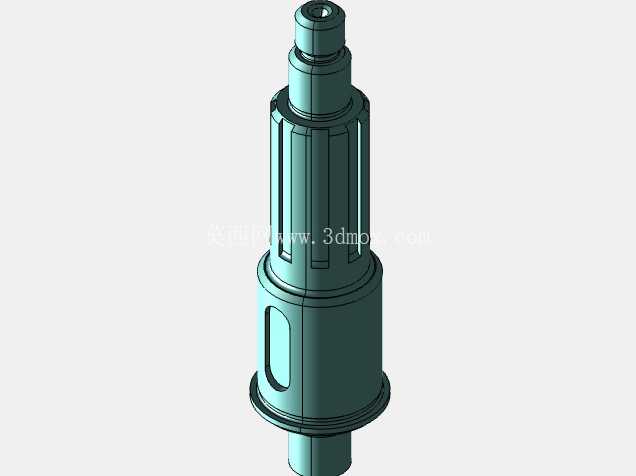

　　这款阶梯式传动转轴是传动系统里的核心承载零件，日常在各类需要扭矩传递、旋转支撑的设备场景中都能见到它的身影，从中小型机床的进给传动单元，到自动化输送线的动力输出端，再到压铸模具配套的抽芯机构传动链路，这类轴件都承担着把动力端的旋转扭矩平稳传递到执行端的作用，同时还要承受传动过程中产生的径向载荷、轴向窜动冲击力，以及长期运转下的交变疲劳应力。从结构设计逻辑来看，这款轴采用多段阶梯式布局，不同轴段的直径差是经过受力核算确定的：最左端的细轴段是轴承安装位，用来和深沟球轴承或者滚针轴承的内圈过盈配合，实现轴体一端的旋转支撑，轴肩位置做了精准的退刀槽处理，避免轴承安装时出现卡滞、无法贴合定位面的问题，同时退刀槽的圆角半径严格匹配轴承内圈的倒角尺寸，防止应力集中在轴肩位置引发长期运转下的断裂风险。

　　往中间延伸的轴段上加工有平键键槽，这个位置是用来安装传动齿轮或者同步带轮的，键槽的宽度、深度以及和轴段轴线的对称度都有严格的公差要求，确保动力传递时键的两侧面受力均匀，不会出现偏载导致的键剪切失效、键槽压溃变形的问题。再往右侧的轴段加工有外花键结构，这部分是用来和配套的花键套配合，实现可以小范围轴向滑动的扭矩传递，这类结构常见于需要轴向进给调整的传动场景，花键的齿形采用渐开线齿形，相比矩形花键拥有更好的对中性，齿根强度更高，能承受更大的冲击载荷，花键段的收尾位置也做了卸荷槽设计，避免花键加工末端的应力集中。最右端的细轴段是另一端的支撑定位位，部分场景下这个位置还会安装锁紧螺母，用来对轴上的轴承、传动件做轴向锁紧固定，防止运转过程中零件出现轴向窜动。从安装边界来看，这款轴的各段轴颈长度是根据配套安装的轴承宽度、齿轮轮毂宽度、花键套的配合长度逐一确定的，总长度控制在适配常规传动箱体的安装空间范围内，最大直径的轴段是轴的主体承载段，直径尺寸经过扭转强度、弯曲刚度的复合核算，确保在额定扭矩载荷下，轴的最大挠度不超过许用值，不会因为轴的挠曲变形导致轴承偏磨、齿轮啮合错位的问题。

　　在实际选型应用时，需要注意轴上各配合面的公差带选择：轴承安装位采用k6公差带，实现和轴承内圈的过渡配合，既保证安装时不会过于松旷，也方便后期维护拆卸；齿轮、带轮的安装位采用h7公差带，和零件轮毂的H8孔形成间隙配合，方便装配时的零件对位；花键部分采用滑动配合公差，保证花键套可以在轴上顺畅轴向移动，不会出现卡滞。轴的表面处理方面，配合面的粗糙度要求达到Ra1.6，非配合面的粗糙度达到Ra6.3即可，配合面还会做高频淬火处理，硬度达到HRC45-50，提升表面的耐磨性能，延长轴的使用寿命，芯部则保持较好的韧性，用来承受交变冲击载荷，避免出现脆断问题。

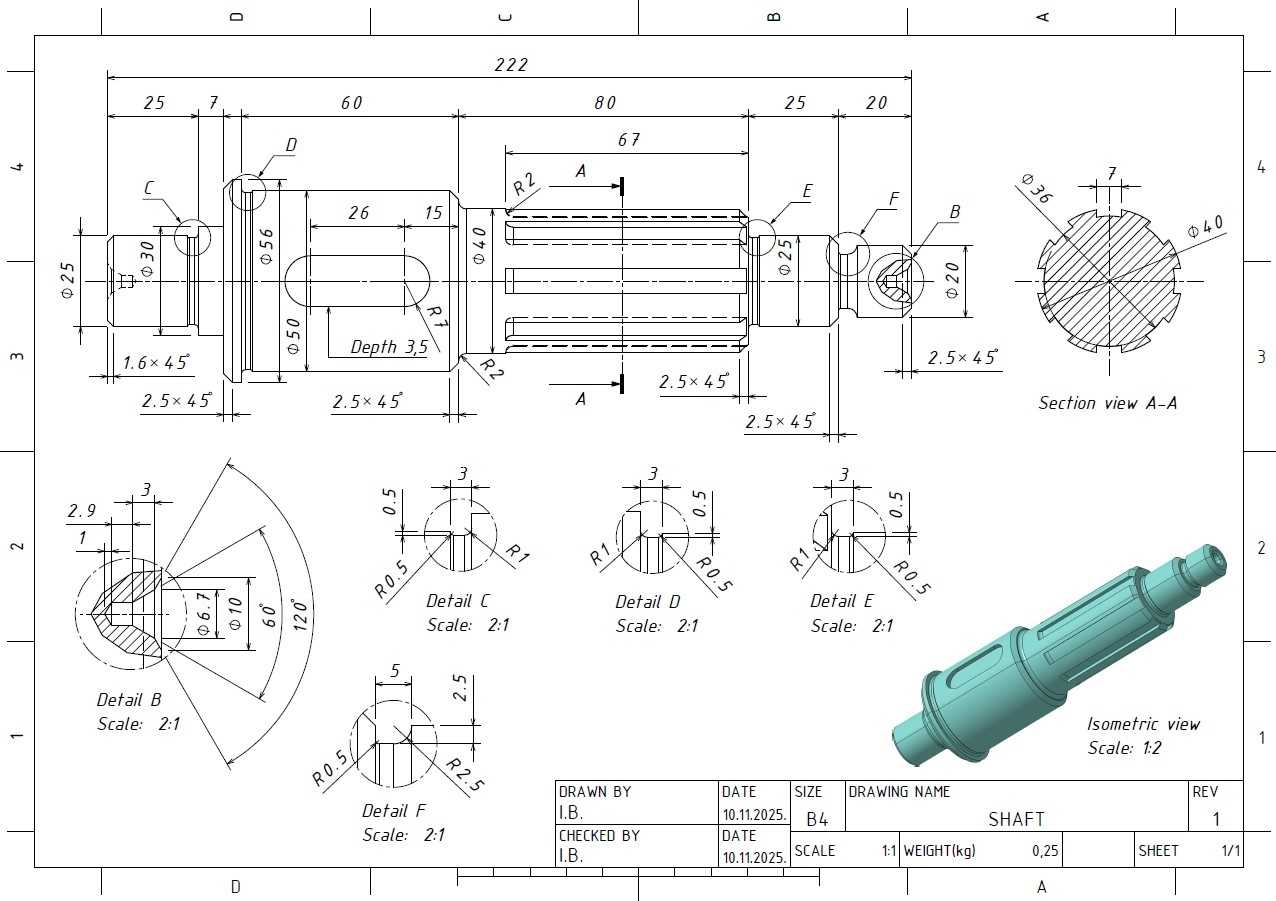

　　在三维建模过程中，这类轴件的建模需要重点关注各轴段的同轴度要求，所有回转面的轴线必须保持统一，键槽、花键的位置要严格按照设计尺寸定位，退刀槽、圆角这些工艺结构不能省略，否则后续生成工程图或者做装配仿真时会出现干涉问题，也不符合实际加工的工艺要求。很多新手建模时容易忽略轴肩的圆角设计，直接做直角过渡，这在实际生产中不仅加工难度大，直角位置的应力集中也会大幅降低轴的疲劳强度，很容易在长期运转过程中出现断轴事故。另外花键的建模要注意齿形的参数准确性，齿距、齿厚、压力角这些参数如果出现偏差，后续和花键套装配时就会出现啮合卡顿、受力不均的问题，直接影响整个传动系统的运转平稳性。
