带支臂铰接座式连接支撑零件结构设计

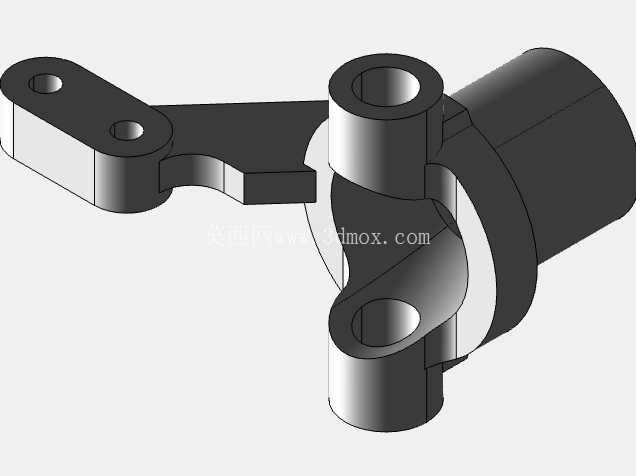

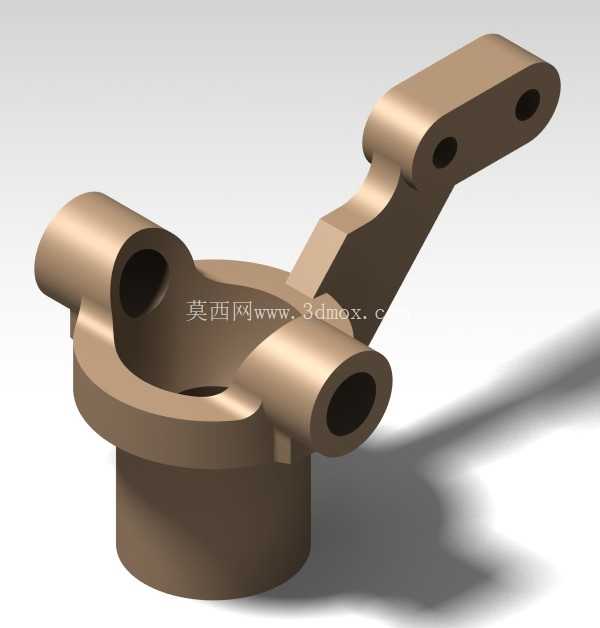

　　该零件属于机械系统中典型的铰接支撑类连接件，常见于中小型自动化设备的连杆传动机构、轻工机械的执行端连接部位，以及小型工装夹具的角度调节组件中，主要承担相邻构件之间的载荷传递、转动铰接以及定位支撑作用，在设备运行过程中需要同时承受径向支撑力与支臂端带来的交变弯矩，对结构的刚度与铰接部位的耐磨性能有明确要求。从结构布局来看，零件下部为圆柱形基座，是整个构件的核心承载基体，基座上端面设置环形凸台结构，凸台中心预留贯通的型腔孔，该孔既可以作为穿装定位轴的配合孔，也可作为流体通路或者减重孔使用，具体可根据实际装配场景调整配合公差；环形凸台径向对称布置两个同轴的横向轴套结构，轴套内孔为高精度铰接配合面，用于穿装铰接销轴，实现与相邻固定构件的转动连接，轴套与环形凸台、下部基座之间采用大圆角过渡，避免应力集中导致的疲劳断裂，这也是建模过程中边缘圆角处理的核心考量区域。

　　从基座侧部延伸出的异形支臂为变截面悬臂结构，支臂从基座处出发先做抬升过渡，再延伸至末端的双孔铰接端，支臂截面随弯矩分布做渐变处理，靠近基座的根部截面厚度更大，向末端逐步收窄，在保证整体刚度的前提下尽可能降低零件自重，减少运动过程中的惯性载荷；支臂末端的铰接耳板设置两个同轴通孔，用于连接执行端构件或者动力连杆，孔位的同轴度、孔与基座主轴线的位置度直接影响整个连杆机构的传动精度，建模过程中需要通过草图约束严格控制各孔位的相对位置尺寸。在实际设计落地过程中，这类零件的安装边界需要重点关注：下部圆柱基座的外径尺寸决定了其适配的安装座孔径，若采用压装固定则需要预留合理的过盈量，若采用螺栓锁紧则需要在基座端面预留对应安装孔位；横向轴套的内孔直径、支臂末端耳板的孔距与孔径，需要与配套的销轴尺寸做公差匹配，通常铰接转动部位采用H7/g6的间隙配合，保证转动灵活无卡滞，同时避免间隙过大导致的传动回程误差。

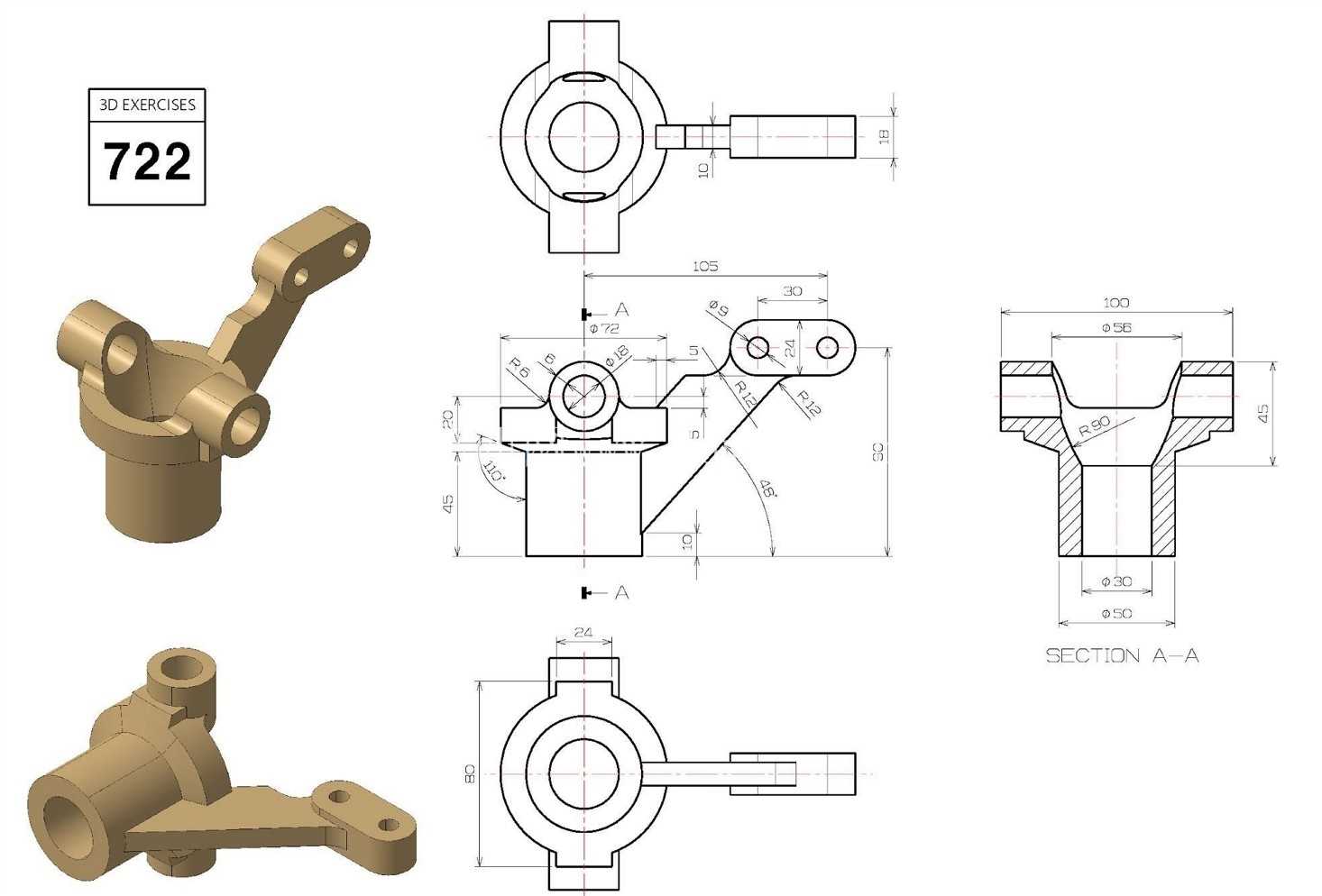

　　建模逻辑层面，该零件的构建遵循从基体到附加结构的顺序：首先绘制下部基座与环形凸台的旋转草图，通过旋转凸台命令生成核心基体，随后绘制横向轴套的拉伸轮廓，在基体两侧对称生成轴套结构，接着绘制支臂的引导线与截面轮廓，通过扫描或者多截面实体命令生成变截面支臂，之后对支臂末端的铰接耳板做拉伸与孔特征处理，最后对所有锐边做圆角过渡，尤其是各结构连接的根部位置，圆角半径需要根据应力计算结果设定，避免加工过程中出现应力开裂，同时也能减少热处理过程中的变形风险。从实际应用的工况来看，这类零件如果用于低速重载场景，多采用45号钢调质处理，轴套与耳板孔内可镶嵌铜套提升耐磨性能；如果用于轻量化的自动化设备执行端，可采用铝合金压铸成型，降低整体运动部件的重量，提升设备响应速度，这也对应了其所属的压铸模应用场景，压铸成型时需要注意支臂部位的拔模角度设置，避免脱模时出现结构拉伤，同时各壁厚区域要尽量均匀，防止压铸过程中出现缩孔、冷隔等缺陷。

　　在装配校验环节，需要确认支臂在全转动行程内不会与周边构件发生干涉，尤其是支臂抬升过渡段的轮廓，要预留足够的安全间隙，横向轴套的端面要与相邻安装支座的端面保留0.1-0.2mm的轴向间隙，避免受热膨胀后出现卡滞；零件的型腔孔如果作为定位基准使用，其圆柱度需要控制在0.02mm以内，保证与定位轴的配合精度。整个零件的结构没有复杂的曲面特征，所有特征都可以通过基础的拉伸、旋转、扫描、孔、圆角命令完成，非常适合作为三维建模的基础练习案例，帮助初学者掌握草图约束、特征顺序规划、工程化圆角处理的基本逻辑，理解机械零件从功能需求到结构落地的设计思路，避免建模过程中出现仅关注外观而忽略工程实用性的问题。
