十字导轨式椭圆轨迹生成教学演示机构

这套椭圆轨迹生成机构，核心依托十字正交布置的滑动导轨副实现运动约束，是机械原理教学领域用于演示椭圆曲线生成逻辑的典型具象化装置，也可作为小行程特种轨迹执行机构的原理验证载体。从实际应用场景来看，这类机构最常出现在高校机械专业的原理示教台、职业院校的钳工与装配实训工位，部分需要实现特定椭圆轨迹走刀的专用磨削设备、椭圆轮廓印刷工装，也会基于这套核心原理做结构衍生，替代传统的靠模法加工，减少靠模磨损带来的轨迹误差。

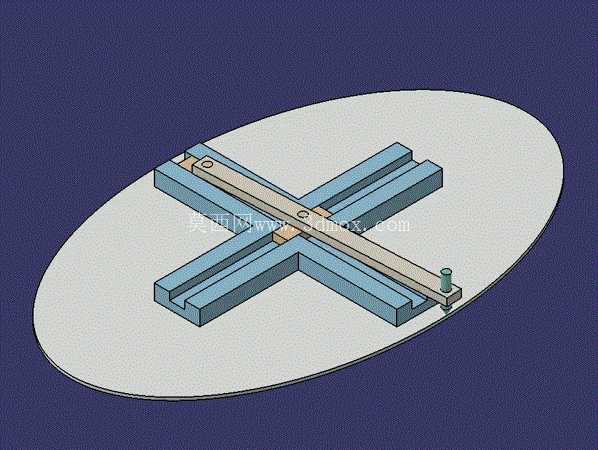

从功能特性上拆解，整套机构的运动逻辑非常清晰：固定在底座上的两根导轨呈90度正交布置，每根导轨上配套一个可沿导轨轴向自由滑动的导向滑块，两个滑块分别与长摆杆上的两个固定铰接点连接，两个铰接点的中心距为固定值，当摆杆绕其中一个端部的固定销轴做整周回转时，两个滑块会分别在对应导轨上做往复直线运动，摆杆上任意选定的点，都会走出标准的椭圆轨迹，轨迹的长半轴长度为选定点到回转端铰接点的距离，短半轴长度为选定点到另一滑块铰接点的距离，调整选定点在摆杆上的固定位置，就能直接改变输出椭圆的长短轴比例，不需要更换任何核心零件，这也是这套机构在教学演示中最直观的特性——可以快速展示不同参数下椭圆轨迹的变化规律，让学习者把解析几何里的椭圆参数方程和实际机械运动对应起来。

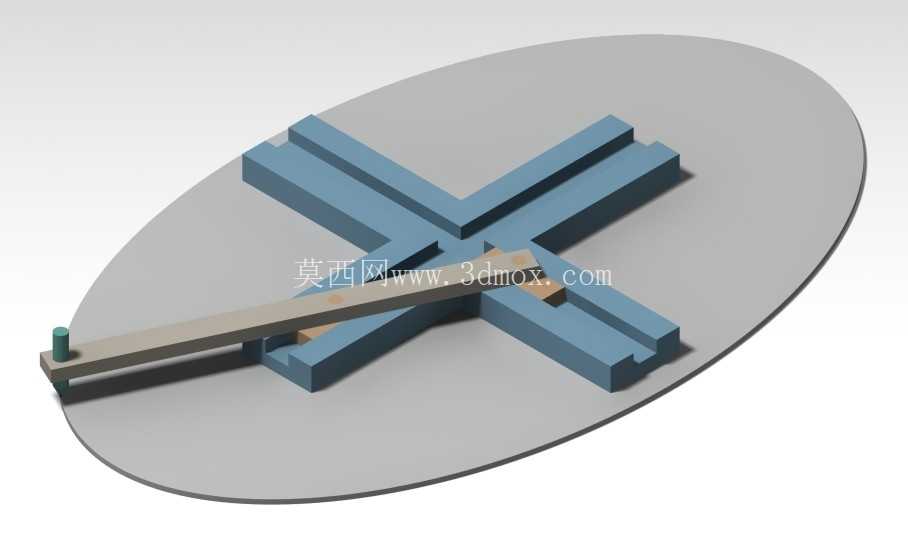

设计思路上，这套结构完全遵循低副机构的运动确定性原则，整体自由度计算为1，只需要一个输入端的回转动力，就能输出确定的椭圆轨迹，没有多余的虚约束（除了导轨副为了平衡倾覆力矩设置的对称导向面，其余运动副均为单自由度低副），运动过程中没有高副接触，所有滑动面都可以通过加装自润滑衬套降低摩擦阻力，长时间运行也不会出现像凸轮高副那样的接触疲劳磨损，维护成本极低。底座采用椭圆平板式结构，一方面是为了和机构生成的轨迹形成视觉呼应，方便教学演示时直观对比输出轨迹和底座轮廓的匹配度，另一方面平板结构可以提供稳定的安装基准，所有导轨、固定销轴的安装孔都可以在一次装夹中完成加工，有效保证两根导轨的正交垂直度，避免因为导轨垂直度误差导致输出轨迹出现畸变。

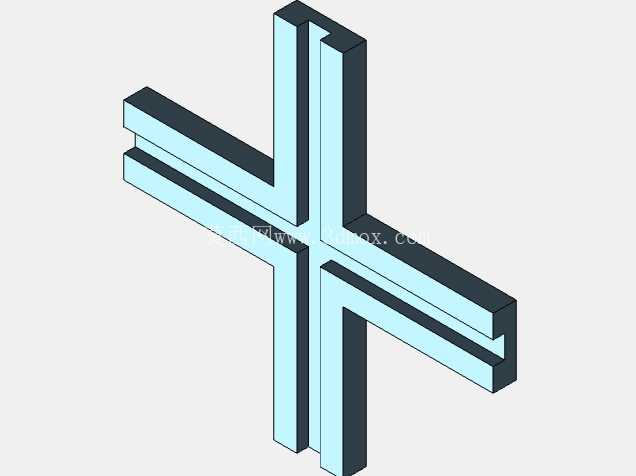

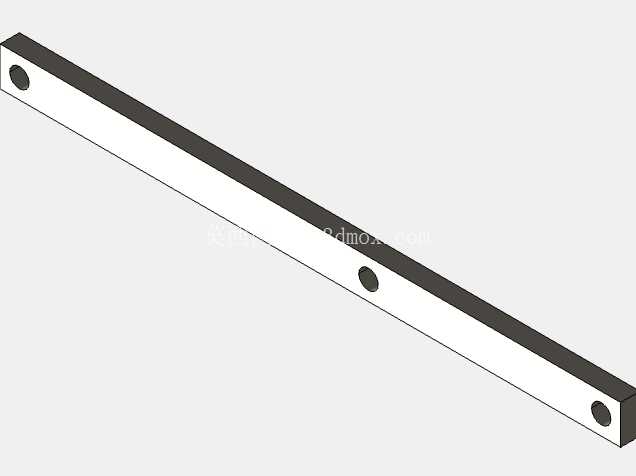

从安装边界和尺寸配合来看，两根十字导轨的有效行程，必须大于对应方向上椭圆轨迹的轴长，也就是横向导轨的有效行程要覆盖椭圆长轴的总长度，纵向导轨的有效行程要覆盖椭圆短轴的总长度，否则滑块会在运动到极限位置时出现滑出导轨或者硬接触碰撞的问题；摆杆上两个铰接点的中心距，必须严格等于椭圆长短半轴的长度差，这个尺寸公差需要控制在IT7级以内，否则输出的轨迹会出现长短轴比例失调，无法形成标准椭圆；端部固定回转销轴的安装位置，要设置在两根导轨轴线的交点位置，也就是十字导轨的中心，这个位置的安装同轴度误差会直接影响轨迹的对称性，安装时需要通过百分表打表找正，保证销轴中心与两导轨轴线交点的偏移量不超过0.02mm。另外，两个导向滑块与导轨的配合间隙要调整到合适范围，间隙过大会导致摆杆运动时出现晃动，轨迹出现锯齿状误差，间隙过小则会增大滑动阻力，出现卡滞现象，通常采用H7/g6的间隙配合，既能保证滑动顺畅，又能控制横向窜动量在可接受范围内。

在实际实训教学场景中，这套机构还可以搭配位移传感器，把两个滑块的直线位移数据实时采集到电脑中，通过坐标合成直接绘制出摆杆端点的运动轨迹，和理论椭圆曲线做对比，让学习者直观看到加工误差、装配误差对最终运动输出的影响，理解机械设计中公差配合选择的实际意义。如果要把这套原理应用到实际工业设备中，只需要把滑动导轨替换成直线滚珠导轨，把铰接点的滑动摩擦替换成滚动轴承，就能大幅提升机构的运行速度和使用寿命，适配高速轻载的轨迹作业场景，比如椭圆轮廓的打标、薄壁椭圆零件的内孔磨削进给等工况，相比多轴联动的数控系统实现方案，这种纯机械结构的方案成本更低，抗干扰能力更强，在一些对成本敏感、轨迹固定的专用设备上有很高的实用价值。
