带安装法兰的刚性传动连接轴套结构

　　这类带法兰结构的刚性联轴器，在中小扭矩的同轴传动场景中应用十分广泛，常见于自动化输送线的动力端衔接、小型机床进给轴的动力传递、包装设备的辊组驱动连接等工况，核心作用是实现两根同轴线布置的传动轴之间的刚性扭矩传递，同时依托法兰端的安装结构，为轴系提供轴向定位基准，避免传动过程中轴段出现轴向窜动。从结构设计逻辑来看，该联轴器采用一体化的法兰加轴套结构，没有额外的分体拼接部件，相比分体式法兰联轴器，减少了连接面的配合误差累积，更适合对同轴度要求较高、传动扭矩波动较小的工况。

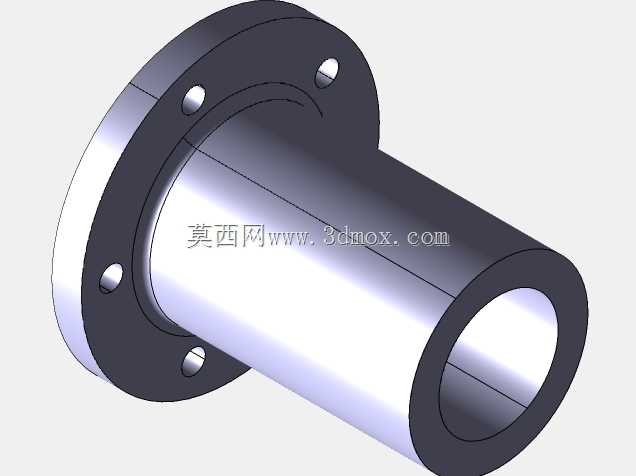

　　法兰端均匀布置的四个安装通孔，是用于穿设连接螺栓，将联轴器的法兰端面与配套设备的安装基准面锁紧固定，螺栓孔的位置度公差在建模时需要严格控制，否则现场安装时会出现螺栓无法穿入、法兰面贴合不严的问题，直接影响传动的平稳性。轴套部分为中空通孔结构，内孔尺寸需要与待连接的传动轴外径做过渡配合设计，配合公差通常选H7/k6等级，既可以保证装配时的便捷性，又能避免传动过程中轴与孔之间出现相对滑动，磨损配合面。轴套的外壁做了等直径的圆柱面设计，部分工况下可以在该位置加装轴承支撑，进一步提升轴系的径向支撑刚度，减少长轴传动时的径向挠曲变形。从安装边界来看，设计时需要重点关注三个尺寸维度：首先是法兰盘的外径尺寸，该尺寸决定了安装时所需的径向操作空间，要保证法兰外侧有足够的空间放置扳手来拧紧连接螺栓；其次是轴套段的轴向长度，该长度需要与传动轴的插入深度匹配，既要保证轴插入后有足够的接触面积传递扭矩，又要避免轴插入过深顶到其他传动部件；最后是法兰端面到轴套末端的总长度，该尺寸需要纳入整个轴系的轴向尺寸链计算，避免装配后出现轴系轴向间隙不符合设计要求的问题。

　　在实际建模过程中，法兰与轴套衔接的位置做了圆角过渡处理，这处细节并非随意添加，而是为了降低应力集中系数——因为联轴器传递扭矩时，法兰与轴套的衔接位置是应力集中的高发区域，若采用直角衔接，在频繁启停、扭矩冲击的工况下，很容易在该位置出现疲劳裂纹，合理的圆角半径可以分散应力，提升部件的使用寿命。法兰端的螺栓孔采用了沉孔设计，螺栓锁紧后螺栓头不会突出法兰端面，既可以避免螺栓头与其他相邻部件发生干涉，也能让法兰端面与安装基准面完全贴合，保证连接的刚性。这类刚性联轴器不具备补偿径向、角向偏差的能力，因此在选型应用时，必须保证被连接的两根轴的同轴度公差控制在0.05mm以内，否则传动过程中会产生额外的径向载荷，加速轴承、轴封等配套部件的磨损。

　　相比弹性联轴器，这种刚性法兰联轴器的优势在于传动无间隙、扭矩传递刚性足、结构简单维护成本低，不需要定期更换弹性缓冲元件，适合在转速稳定、无大幅冲击载荷的固定工位传动场景使用。建模时的基准选择也有讲究，通常以法兰的安装端面作为轴向基准，以轴套内孔的轴线作为径向基准，所有尺寸都围绕这两个基准进行标注，这样加工出来的零件在装配时更容易保证配合精度，减少现场配修的工作量。另外，轴套的内孔表面粗糙度要求通常达到Ra1.6，法兰的安装端面粗糙度达到Ra3.2，这些细节在三维模型的结构设计中都需要提前考虑，给后续的加工工序预留合理的精度余量，避免出现设计结构满足装配要求，但加工精度无法实现的问题。
