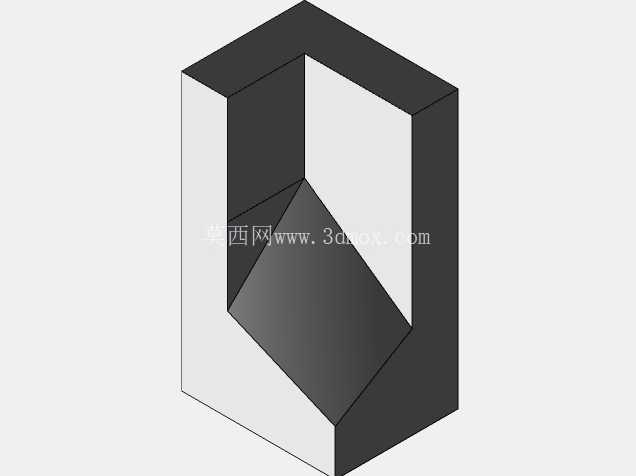

带斜向导流面的U型中空铸造构件

　　从实际使用场景来看，这类构件如果作为导料槽使用，斜向导流面的角度需要匹配工件的静摩擦系数，角度过小工件容易在槽内卡滞，角度过大则会让工件滑落速度过快造成末端磕碰，两侧立壁的高度需要高于工件堆叠的最大高度，避免工件在滑落过程中从侧边脱出，同时立壁外侧需要预留安装孔的加工余量，安装孔的位置要避开内部斜向面的壁厚薄弱区，防止钻孔时出现钻穿、壁厚不足导致的结构强度问题。如果作为储油导槽使用，斜向面的最低点需要对准出油口的中心位置，避免槽内出现残油滞留的死角，斜向面与两侧立壁、底部平面的衔接处必须做圆角过渡，一方面是铸造时避免应力集中产生裂纹，另一方面是减少油污附着，方便后期清理维护。在中小批量有色合金重力铸造的生产场景里，这类带斜向导流面的U型中空构件，常作为小型液压站阀组安装基座、集中润滑系统的储油导槽主体，或是自动化产线小型工件的导料溜槽基体使用，区别于普通等壁厚U型槽，其内部斜向面的设计直接决定了介质流动、工件滑落的顺畅度，很多刚接触结构设计的工程师容易把这个斜角当成简单的倒角处理，实际建模和出图时才会发现这个面的角度、与两侧立壁的衔接圆角、底部壁厚的均匀性，每一项参数都牵一发而动全身。

　　从设计思路层面拆解这个构件，首先要确定整体的外轮廓边界，U型开口的宽度要匹配对应配套部件的安装尺寸，两侧立壁的厚度要根据使用场景的载荷计算，作为安装基座时需要承受阀组的重量以及管路振动带来的交变载荷，壁厚不能低于同尺寸铸铁件的最小壁厚要求，同时要考虑铸造拔模斜度，立壁外侧的拔模角度要符合铸造工艺要求，避免脱模时出现拉伤。内部的斜向导流面不是简单的平面切割，需要考虑铸造时的壁厚均匀性，斜向面背部的实体部分要随着斜面的倾斜做等厚处理，防止出现局部壁厚过大导致的铸造缩孔缺陷，很多新手建模时只做内部的斜面切除，忽略背部的壁厚匹配，做出来的零件在铸造时很容易在厚壁处产生缩松，直接导致零件报废。

　　从安装边界来看，构件的底面是主要的安装基准面，平面度要求要达到对应安装场景的精度要求，作为导料槽使用时底面平面度误差过大会导致整体安装倾斜，改变导流面的实际角度，直接影响导料效果；作为阀组基座时，底面平面度不足会导致阀组安装后密封面贴合不严，出现漏油问题。构件的总长度、总宽度尺寸要匹配安装工位的预留空间，两端的端面要根据连接需求设计对应的连接结构，比如和相邻槽体对接的止口、安装密封件的沟槽等，这些结构在建模时都要和主体的U型结构、斜向导流面做一体化的参数关联，避免后期修改尺寸时出现特征脱节。

　　另外，这个构件的棱边处理也有讲究，外部棱边的倒角要去除铸造飞边，避免安装时划伤操作人员，内部导流面的棱边圆角要根据导流的介质或者工件类型调整，导流液体时圆角可以适当做大，减少流动阻力，导流固体工件时圆角要匹配工件的边角尺寸，避免工件在棱边处卡滞。很多人在做这类结构的工程图时，容易忽略斜向导流面的尺寸标注，只标注整体的长宽高和壁厚，没有标注斜面的定位尺寸和角度，导致生产加工时出现尺寸偏差，实际建模时需要把斜面的定位基准选在底面或者一侧立壁的基准面上，标注清楚斜面与基准面的夹角、斜面上下端点的定位尺寸，同时要在剖视图里标注清楚斜面与相邻壁面的衔接圆角半径，确保生产端能准确还原设计意图。在结构强度校核方面，需要重点关注斜向导流面与两侧立壁的衔接位置，这个位置是应力集中的高发区，当构件承受侧向载荷或者内部介质压力时，衔接处的应力会明显高于其他位置，设计时除了做圆角过渡，还可以根据载荷情况在背部设置加强筋，加强筋的厚度不能超过主体壁厚的0.8倍，避免铸造时出现缩印缺陷。同时要考虑构件的使用温度，如果是在有温度变化的场景下使用，比如输送高温工件或者导热油，需要计算材料的热膨胀量，预留对应的安装间隙，避免热胀冷缩导致构件变形甚至开裂。
