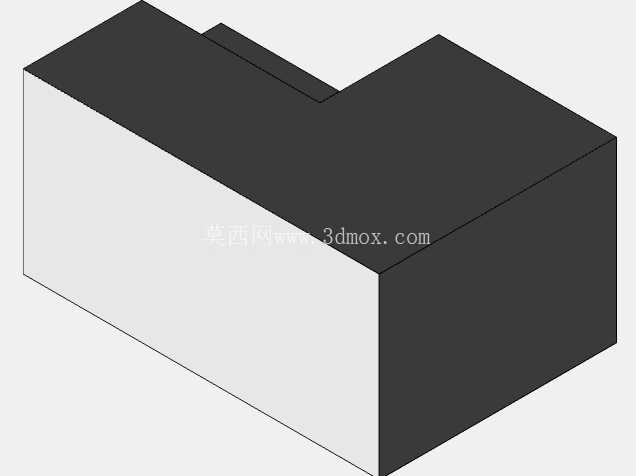

工业设备用L型定位支撑机器块

项目分类:铸造模 发布时间:2026-06-05 ID:1178780
  • 工业设备用L型定位支撑机器块

在工业自动化生产线、重型机床装配以及专用工装夹具的搭建场景里,这类L型结构的机器块是十分常见的基础承载构件,很多一线结构工程师在做设备布局时,都会优先选用这类成型的标准块来做工位的硬限位或者支撑基准,不用从零开始做毛坯建模,能省不少前期方案验证的时间。从实际使用场景来看,这类块件大多用在工装夹具的基座拼接环节,比如多工位焊接工装的台面搭建,会把不同长度的这类块件通过T型槽螺栓固定在铸铁平台上,作为工件定位的靠挡,或者气缸安装的垫高座;也有部分场景会把它用在物流输送线的侧边,作为托盘到位的硬阻挡,承受托盘输送到位时的瞬时冲击力,因为整体是实心块结构,抗冲击性能比焊接的折弯件好很多,长期使用也不会出现焊缝开裂的问题。

从功能特性上看,这个块件采用直角L型的不对称结构,两个垂直的安装面都做了平整处理,不需要二次铣削就可以直接作为定位基准面使用,其中较长的一侧立面可以作为大尺寸工件的侧向靠面,较短的凸起部分可以用来嵌入工装台的预留槽位,实现块件自身的快速定位,不需要反复打表调整位置。块体的所有棱边都做了小尺寸的倒角处理,没有尖锐的毛刺边,工人在现场安装调整的时候不会划伤手部,也避免了安装时棱边和配合件发生磕碰损伤配合面的问题。整个块体是等壁厚的实心结构,没有做减重的镂空设计,就是为了保证足够的刚性,在承受侧向挤压力的时候不会发生形变,保证定位精度的长期稳定,毕竟作为基准件,如果自身受力变形,后续所有基于这个基准做的装配调整都会出现尺寸偏差,反而会增加现场调试的工作量。

设计思路上,做这个构件的时候首先考虑的是现场安装的通用性,两个垂直方向的安装面都预留了足够的螺栓过孔位置,不管是水平安装在台面上做支撑,还是垂直固定在设备立板上做挡块,都有足够的空间布置紧固件,不需要额外在块体上现场打孔。凸起的短边尺寸是按照行业内通用的T型槽槽宽来做的匹配设计,安装的时候可以直接滑入标准铸铁平台的T型槽内,块体的底面和平台面完全贴合,不会出现悬空翘边的情况,锁紧螺栓之后整个块件和平台成为一个刚性整体,受力的时候不会发生位移。在做结构建模的时候,特意把两个垂直面的垂直度公差控制在0.02mm以内,平面度控制在0.01mm,满足普通工装的定位精度要求,如果是有更高精度要求的场景,也可以在这个基础模型上预留精加工余量,后续通过磨床加工达到更高的形位公差要求。

关于安装边界和尺寸适配,这个块件的总长度方向尺寸适配常规400mm槽距的铸铁平台,安装时相邻两个块件的最小间距可以做到50mm,满足小尺寸工件的多工位定位需求;高度方向的尺寸刚好和常用的100mm高度系列的工装支撑块齐平,拼接的时候可以和其他标准块组成连续的支撑面,不会出现高低差。安装孔的位置距离块体边缘的距离大于螺栓直径的2倍,保证锁紧的时候块体边缘不会因为应力集中出现崩裂,不管是铸铁材质还是铸钢材质的成品,都能满足这个强度要求。另外,块体的内侧直角位置做了微小的内R处理,避免和配合件的外直角发生干涉,现场安装的时候不需要额外修磨内角,就能让两个配合面完全贴实,不会出现缝隙影响定位精度。很多新手工程师在做这类基础块建模的时候容易忽略内角干涉的问题,等到实际装配的时候才发现两个零件靠不严,还要临时打磨,反而耽误工期,这个模型在设计阶段就把这个工艺细节考虑进去了,直接拿来用就不会出现这类装配问题。
