测深仪配套深度停止限位连接构件

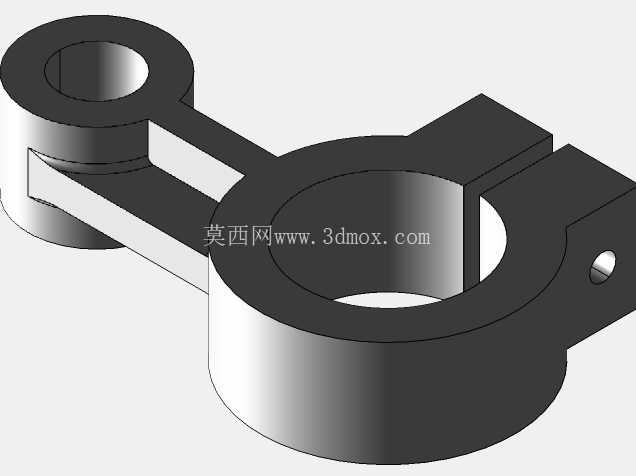

　　在测深类设备的实际工况里，这类深度停止构件承担着行程硬限位、部件连接定位的核心作用，常见于水文测深、井下深度探测、工业液位深度检测类设备的进给传动端，当探测执行件行进到预设深度阈值时，该构件会通过刚性接触触发停止信号，同时承担两个传动部件之间的连接传力作用，避免探测部件超程行进造成设备损坏、探测数据失准。从结构设计逻辑来看，构件采用双环连接的整体式布局，一侧为带开口的抱紧式安装环，另一侧为封闭的铰接环，两环之间通过等截面的连接臂实现刚性连为一体，这种布局首先考虑了安装场景的适配性：开口抱紧环可以直接套装在探测设备的导向立柱上，通过开口处的锁紧结构实现无轴向滑移的固定，不需要额外拆解导向轴即可完成装拆，适配现场运维的快速拆装需求；另一侧的封闭铰接环则用于连接触发摆杆或者行程撞块，环孔的内径尺寸按照常用的铰接销轴公差带设计，预留了足够的润滑脂存储间隙，避免长期往复摆动出现销轴卡滞。

　　设计过程中首先对受力边界做了校核，当触发停止瞬间，构件会承受来自撞块的瞬时冲击载荷，连接臂的截面厚度经过抗弯验算，确保在额定冲击载荷下不会出现塑性变形，两环的同轴度、连接臂与环端面的垂直度公差都按照IT7级精度控制，避免安装后出现偏载导致抱紧环单侧受力磨损。安装边界方面，抱紧环的开口间隙设计为单边2mm，适配直径公差在h7范围内的导向轴，锁紧后抱紧环与导向轴的接触面积不低于环内壁总面积的80%，避免局部应力集中压伤导向轴表面；铰接环的端面与连接臂的过渡位置采用R3的圆角过渡，消除应力集中点，适配铸造工艺的拔模需求，铸件毛坯经过时效处理后再进行机加工，消除内应力避免长期使用出现形变。

　　实际应用中，这类构件往往需要在潮湿、多粉尘的户外探测场景下长期工作，因此结构上没有设计多余的凹槽或者窄缝，避免泥沙、水渍积存造成锈蚀卡滞，所有外露棱边都做了C1的倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中。从功能实现的角度，该构件不需要额外的弹性元件或者电子部件，纯机械结构的设计保证了极高的可靠性，即使在供电异常、电控信号失效的情况下，也能通过刚性接触实现机械硬限位，作为设备行程保护的最后一道屏障。

　　设计时还考虑了不同安装场景的通用性，连接臂的长度按照常用测深设备的行程间距设计，不需要额外加装垫块即可适配多数常规规格的测深仪导向机构，抱紧环的开口处预留了标准螺栓的安装孔位，可直接采用标准内六角螺栓实现锁紧，不需要定制专用紧固件，降低后期运维的配件成本。
