双侧支撑带通风槽多轴电机安装固定座

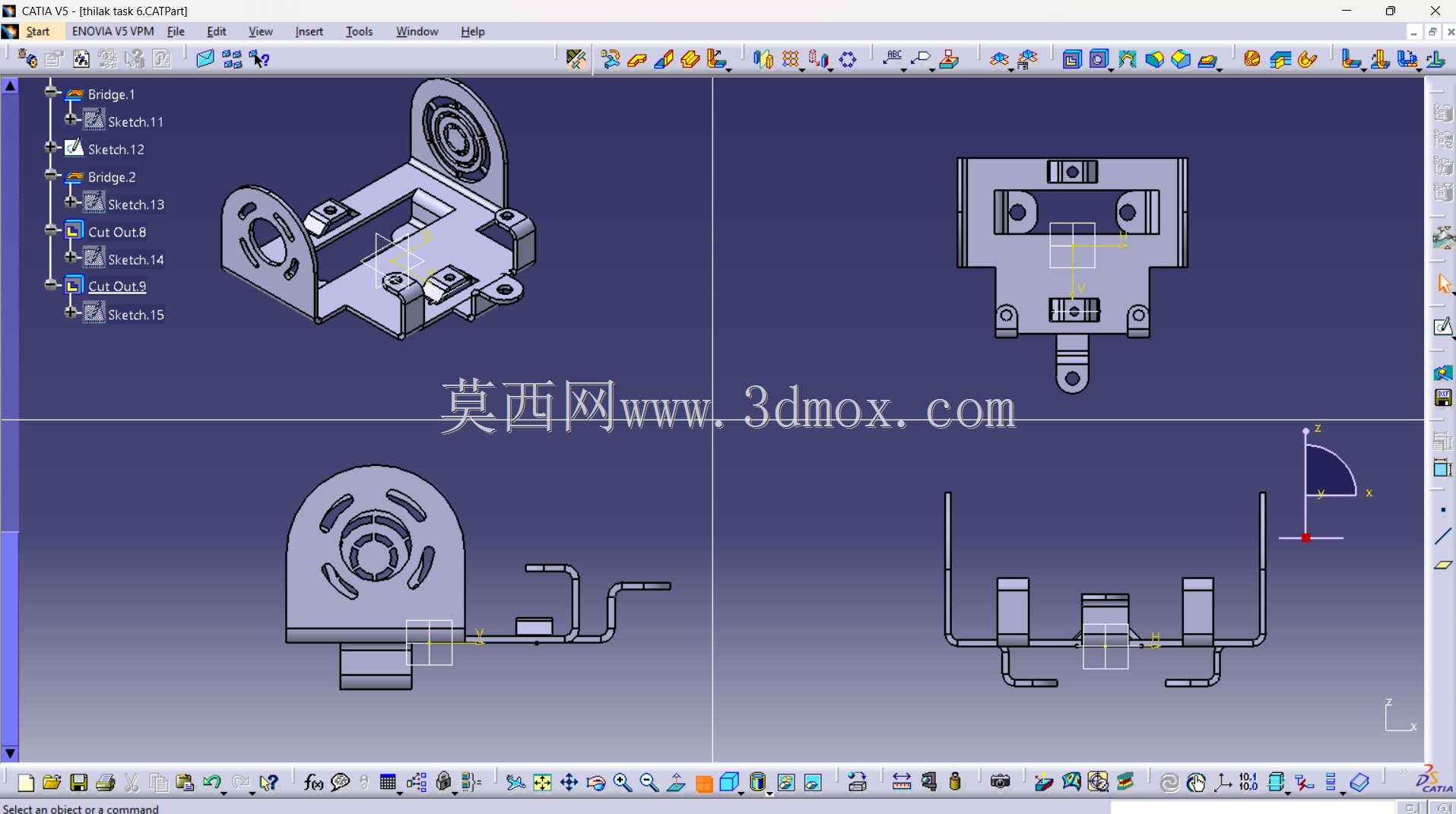

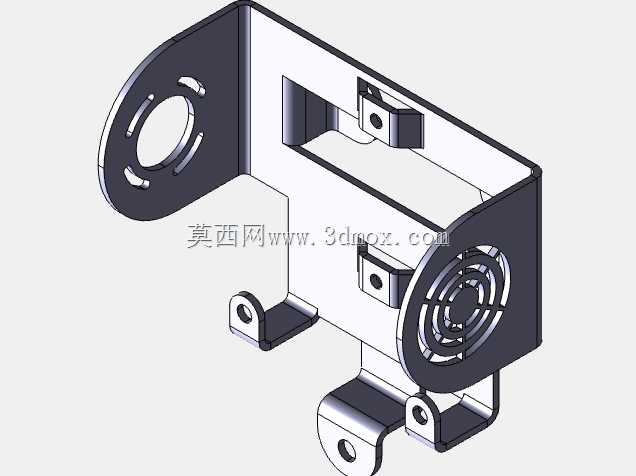

　　在紧凑型机电集成设备、小型自动化模组、桌面级工业机器人关节模组这类对安装空间有严格限制的场景里，电机安装支架从来不是简单的承托钣金件，它需要同时兼顾安装定位精度、线缆走线空间、运行散热通路、负载受力分散这几个核心需求，这款双侧支撑结构的安装固定座，就是针对这类集成场景做的定向结构设计。从实际安装边界来看，该支架采用U型双侧支撑的主体构型，两侧圆形安装端面分别预留了适配不同规格电机端盖的圆形切口，切口周边均匀分布的沉头安装孔，可直接配合紧固件完成电机与支架的刚性连接，无需额外加装转接法兰，能有效压缩电机组件的轴向安装尺寸；支架底部延伸出的三个带安装孔的折弯支脚，可直接固定在设备基板或者型材安装面上，支脚的折弯高度经过适配，预留了电机尾部编码器、接线端子的避让空间，不会出现安装干涉。

　　设计阶段首先考虑的是多轴并行安装的需求，两侧支撑面可分别安装驱动电机或者传感检测元件，中间的贯通腔体一方面可以作为电机动力线、编码器信号线的走线通道，避免线缆外露被运动部件剐蹭，另一方面也能作为电机运行时的空气流通通道，配合两侧端面上预留的格栅式通风槽，可让电机外壳产生的热量顺着腔体形成自然对流通路，无需额外加装散热风扇就能满足中小功率电机长时间运行的散热需求，部分对声学性能有要求的场景，这个腔体也可作为内置吸音材料的预留空间，降低电机运行的风噪与电磁噪音传递。结构刚性设计上，支架主体采用一体化折弯成型的构型，腔体内部的折弯加强筋与两侧支撑端面形成封闭的受力框架，相比单侧悬臂式的电机安装座，双侧支撑的结构能大幅降低电机高速运转时产生的径向振动，避免支架长期受交变载荷出现疲劳变形；支架上预留的多个小型安装凸台，除了可以固定电机本体，还可用于安装限位传感器、走线固定座、拖链连接板这类附属配件，无需在支架上二次打孔加工，减少现场装配的工作量。

　　从加工适配性来看，该支架的所有折弯圆角、切口尺寸都符合常规钣金冲压折弯的工艺要求，既可以采用冷轧钢板冲压折弯后做喷塑防锈处理，也可采用铝合金板材折弯后做阳极氧化处理，满足不同负载重量、不同使用环境的需求；如果是小批量定制场景，也可采用CNC铣削的方式从整块坯料加工成型，加工过程中所有安装孔的位置度公差可控制在0.1mm以内，保证电机输出轴的同轴度要求，避免电机轴承受额外的径向力缩短使用寿命。

　　实际装配过程中，该支架的中央腔体可容纳电机的尾部出线，线缆可直接从腔体侧面的预留缺口引出连接到设备主控单元，相比外置走线的结构，整体外观更整洁，也能避免设备运行过程中线缆被拉扯导致的接线松脱问题；两侧通风槽的格栅尺寸经过优化，既保证了通风面积，也能防止较大的杂物进入腔体接触电机旋转部件，提升设备运行的安全性。对于需要集成多轴驱动的小型设备来说，这种集成了走线、散热、多部件安装功能的一体化支架，能大幅减少设备内部的零散零件数量，降低装配复杂度，同时也能让整体结构更紧凑，适配更多对安装空间有严格限制的应用场景。
