双端口开口式钣金电子设备防护外壳

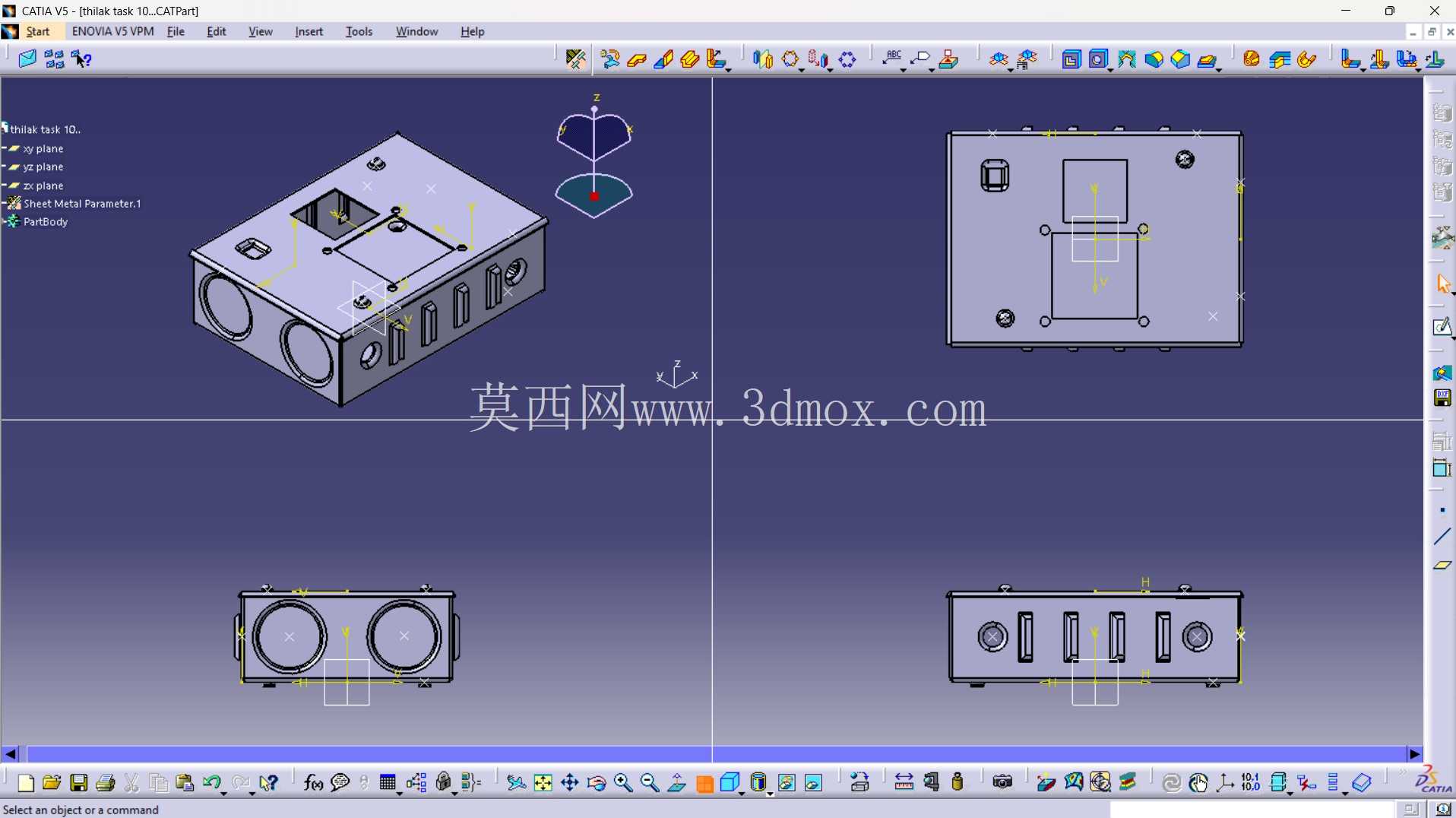

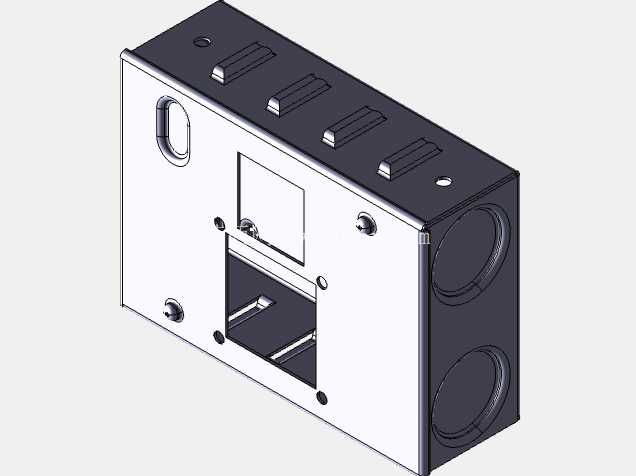

　　顶部的几个矩形槽位，不是随便做的凸起造型，一方面是给壳体做结构加强，薄钣金如果全是平面，运输或者装配的时候很容易出现凹陷变形，这些压出来的矩形槽相当于在钣金面上加了加强筋，不用额外增加板材厚度就能提升整体刚性；另一方面这些槽位也可以用来贴设备参数标签，或者预留做拨码开关、状态指示灯的外露窗口，不用在顶面额外开方孔，适配不同配置的同系列设备时，只需要调整槽位对应的开孔就能通用，减少了壳体的种类备货。正面的方形开口是给电源接口、通讯端子或者显示面板留的安装位，开口周围的预装螺丝孔位置，都是按照常用的工业端子排、小型显示屏的安装孔距做的适配，装配的时候不用重新配打孔位，直接把功能模块从壳体内部对准开口推到位，拧上固定螺丝就能完成安装。这类双端口开口的钣金壳体，在工业控制、嵌入式设备集成场景里的应用占比不低，不少做小型电源模块、信号转换单元的集成商，都会优先选这类成熟结构做设备外装防护，毕竟钣金件的加工周期短、批量改造成本低，比起注塑壳体开模的投入，小批量项目里用这类结构能省不少前期投入。从实际装配的角度看，壳体侧面预留的两个大尺寸圆形端口，是专门给外接连接器或者轴流散热风扇留的安装位，做设备集成的时候不用额外在侧壁开孔，直接把连接器法兰或者风扇固定架对准预装孔位就能锁付，能省掉现场二次加工的工序，也避免了现场开孔导致的钣金毛刺、涂层脱落问题。

　　壳体上的集成螺丝孔，都是做了翻边攻丝的处理，不像有些简易钣金件直接靠自攻螺丝拧在板材上，反复拆装几次就会滑牙，这种翻边攻丝的孔位，能承受多次拆装的扭矩，设备后期维护拆盖板的时候，不用担心孔位损坏导致壳体报废。做结构设计的时候，这类壳体的安装边界要提前算好，首先是内部净空尺寸，要给电子元件、接线端子留够至少3mm的安全间隙，避免元件贴到钣金壁导致绝缘问题，尤其是带高压的电源模块，间隙不够很容易出现爬电距离不足的安全隐患；其次是外部安装孔的位置，要适配标准的DIN导轨安装或者壁挂安装的孔距，不少工业现场的设备是装在电控柜内部的导轨上，要是安装孔位不对，现场还要额外做转接板，会增加集成的工作量。

　　钣金折弯的边角位置，都做了压边处理，没有裸露的锐边，装配的时候不会划伤操作人员的手，也不会刮破内部的线材绝缘层，这个细节很多小厂做的简易壳体容易忽略，现场装配的时候经常出现工人被锐边划伤的情况，后期线材晃动磨破绝缘层还会导致短路故障。壳体的板材厚度一般选1.2mm到1.5mm的冷轧钢板就足够，兼顾刚性和重量，要是选太厚的板材，整体重量会上去，设备搬运安装都不方便，太薄的话刚性不足，装配的时候稍微用力就会变形，导致端口对位不准。表面处理一般用喷塑，比喷漆的附着力好，工业现场环境复杂，有油污、粉尘的情况下，喷塑层不容易脱落，也能起到一定的防锈作用。

　　两个圆形端口的尺寸，要适配常用的120mm或者80mm的标准风扇，或者同尺寸的航空连接器法兰，这样选型的时候不用专门定制接口配件，市面上的标准件就能直接用，降低配件采购成本。顶部的槽位深度一般控制在2mm以内，不会占用太多内部空间，同时又能起到加强作用，要是压槽太深，反而会导致内部净空不足，元件装进去会顶到槽位的凸起位置。正面的方形开口周围，要留够密封胶条的安装位置，如果是用在户外或者多粉尘的场景，可以在开口位置加一圈密封胶条，装上面板之后就能达到IP54左右的防护等级，要是室内用的场景，不用胶条也能满足基础的防尘要求。壳体的拼接方式用的是折弯扣合加螺丝固定，不是满焊结构，后期要拆开维护内部元件的时候，拧掉固定螺丝就能拆开盖板，不用切割焊缝，维护起来很方便，扣合结构也能保证拼接位置的缝隙均匀，不会出现焊接变形导致的缝隙大小不一的问题。
