精密钣金安装支架组件结构设计

在工业机械、汽车配套、航空航天类设备的结构搭建环节，钣金安装支架是承担部件定位、载荷传递、空间避让的核心基础零件，这类零件的设计合理性直接影响整套设备的装配效率、运行稳定性与长期服役寿命，本次涉及的钣金安装支架组件，正是针对多场景安装固定需求开发的精密结构件。

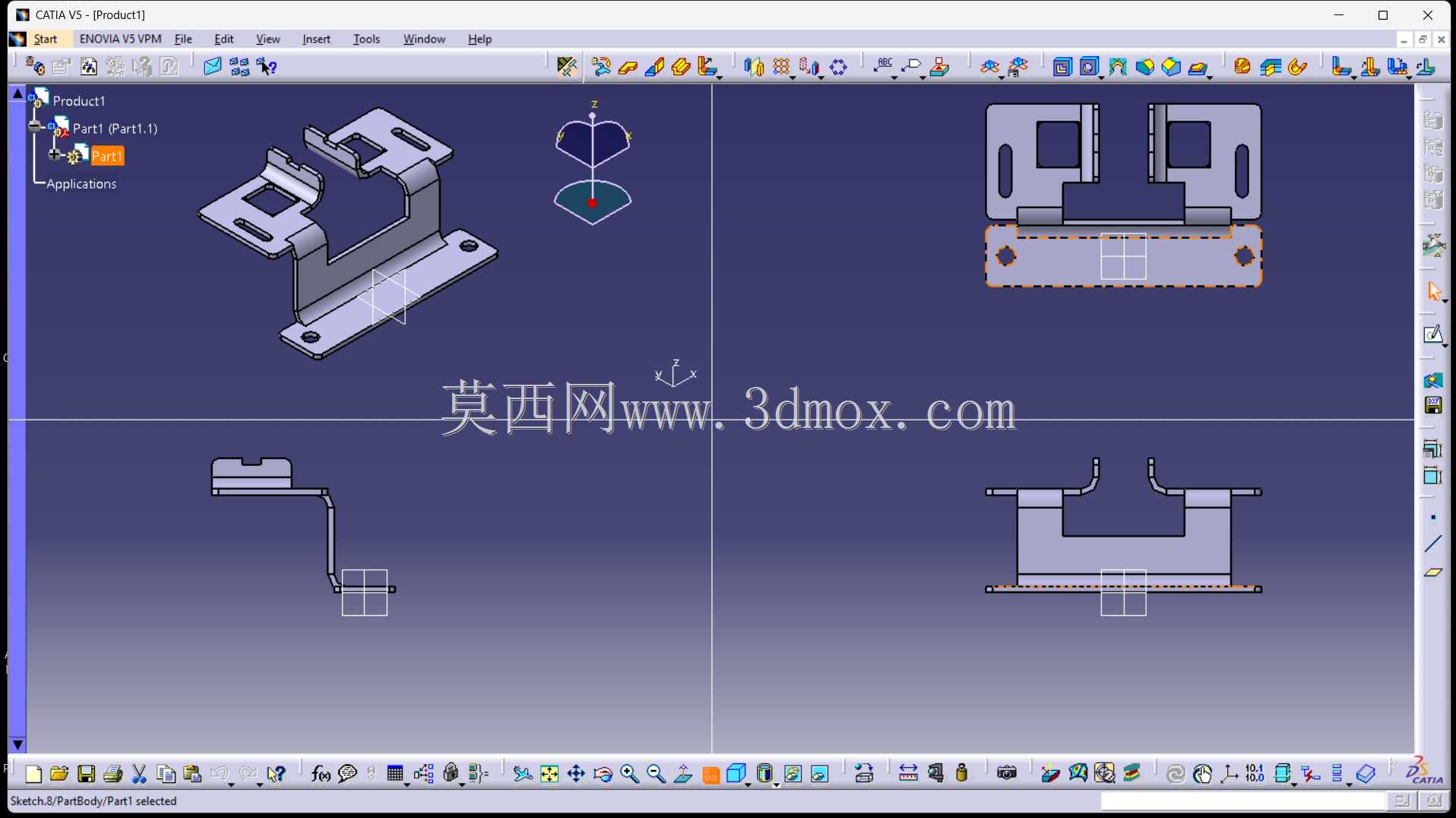

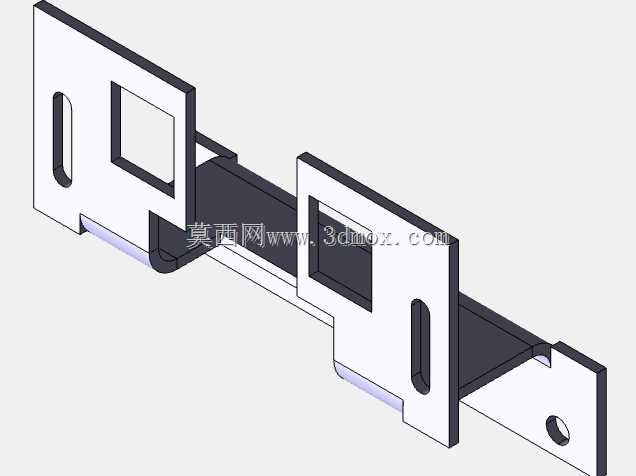

从实际应用场景来看，这类支架可适配舱体内部线路与小型功能模块的固定、工业设备外壳内部元器件的承载安装、汽车车身附属部件的连接定位，也可作为小型自动化设备中传感器、阀类组件的安装基座，替代传统的焊接支架与机加工支架，在保证结构强度的前提下大幅降低整体重量与加工成本。不同于市面上常见的简易折弯支架，该组件在结构设计阶段就充分考虑了不同安装场景的边界需求，整体采用分段式折弯成型结构，主体为长条形承载基体，两端设置带安装孔的垂直折弯立板，立板上预留了不同规格的安装过孔与长条形调节槽，既可以通过圆孔实现精准定位安装，也可以通过长槽实现安装位置的微调，补偿装配过程中产生的累积公差，降低现场装配的对位难度。

在结构强度设计上，折弯处做了适配板材厚度的折弯圆角处理，避免折弯过程中出现板材开裂、应力集中的问题，同时在立板与基体连接的折弯根部，通过结构轮廓的优化设计提升了折弯处的抗形变能力，即使承受垂直于安装面的交变载荷，也不会出现折弯处开裂、立板歪斜的问题。立板上预留的方形镂空结构并非单纯为了减重，一方面可以减少板材的使用量降低零件自重，另一方面可以为穿过支架的管线、连接部件提供避让空间，避免支架与相邻部件发生运动干涉，同时镂空结构也能提升支架的通风散热能力，当支架附近布置有发热元器件时，可减少热量在支架区域的积聚。

从安装边界来看，该支架的整体轮廓尺寸适配常见的19英寸设备机架内部安装空间，也可直接固定在设备外壳的预留安装凸台上，底部的承载平面平面度控制在合理公差范围内，保证安装在其上的部件不会出现贴合不实、固定不稳的问题；端部预留的圆形安装孔可适配常用规格的紧固件，不需要额外加工沉孔就可以实现紧固件的沉头安装，保证安装后紧固件端部不突出支架表面，避免与周边部件产生刮擦。侧面与顶部设置的切口结构，除了减重作用外，还可以作为管线的卡位结构，布置在支架附近的线束可以直接卡入切口内实现初步固定，减少额外线卡的使用，简化整体装配流程。

在实际装配逻辑上，该组件不需要额外的焊接工序，所有结构均通过钣金折弯、冲孔、激光切割工序一次成型，零件之间的装配通过预留的安装孔位直接用紧固件连接即可，装配过程不需要专用工装，普通作业人员参照装配示意图就可以快速完成组装，大幅降低生产装配的人工成本。同时这种全钣金结构的支架具备良好的环境适应性，表面经过常规的磷化、喷塑处理后，就可以在常规工业环境、车载振动环境下长期使用，不会出现锈蚀、结构松动的问题。对于结构设计从业者来说，这类支架的设计思路具备很强的参考价值，在做类似安装固定类钣金件设计时，可以参考这种功能集成化的设计逻辑，将安装定位、公差补偿、管线避让、减重等需求整合到单一钣金结构上，减少零件数量，提升整体结构的可靠性，避免为了实现单一功能额外增加焊接件或者机加工件，造成整体成本的上升与装配复杂度的提升。在做安装边界校核时，需要特别注意折弯边的避让距离，预留足够的紧固件操作空间，同时要核算不同载荷下折弯处的应力水平，保证在额定载荷下结构形变在允许范围内，不会影响被安装部件的位置精度。
