两轮车用螺旋弹簧式减震构件结构设计

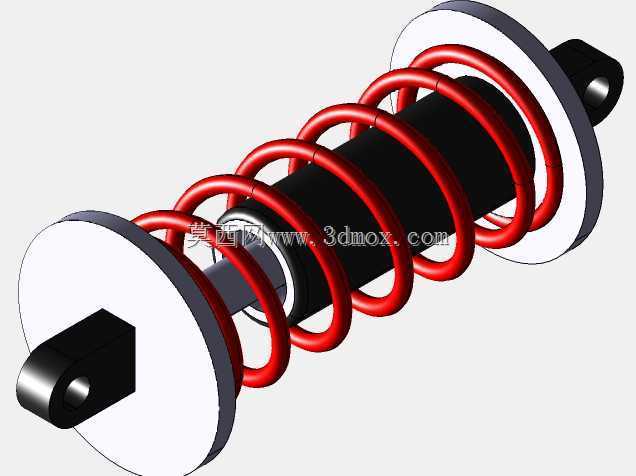

　　日常通勤场景里的两轮代步工具，行驶过程中会持续遭遇路面凸起、坑洼、减速带带来的垂直冲击，这类冲击如果直接传递到车架，不仅会大幅降低骑乘舒适度，长期往复的载荷还会造成车架连接部位疲劳开裂、紧固件松脱，甚至在高速行驶时引发轮组跳离地面的操控风险，减震构件就是为消解这类冲击存在的核心承载部件。这个减震结构采用圆柱螺旋压缩弹簧与阻尼缸同轴布置的方案，弹簧选用65Mn弹簧钢材质设计，有效圈数按照两轮车载荷区间匹配，空载状态下弹簧预压量设定为总压缩行程的15%，既可以过滤路面细碎颠簸，遇到较大冲击时也能预留足够的压缩余量，避免弹簧并圈产生刚性撞击。阻尼缸作为核心阻尼发生部件，筒身采用无缝钢管加工，内壁粗糙度控制在Ra0.8以内，

　　保证活塞往复运动时的密封件寿命与阻尼力稳定性，活塞上设置的常通孔与单向阀组可以分开控制压缩、回弹行程的阻尼系数，压缩行程阻尼力设定偏小，保证冲击来临时构件可以快速收缩吸能，回弹行程阻尼力调大，避免弹簧释放能量时产生多余的往复弹跳，让轮组可以快速贴紧路面。两端的安装吊耳采用对称式单耳铰接结构，铰接孔内预设了衬套安装位，安装时可以压入橡胶衬套或者自润滑铜套，既可以缓冲安装面的微小角度偏差，也能避免金属直接摩擦产生异响与磨损，吊耳与阻尼缸端盖、弹簧座采用一体化焊接结构，焊接后需要做去应力退火处理，避免长期受载后焊缝位置出现应力开裂。上下弹簧座采用圆盘式限位结构，座面加工有与弹簧外径匹配的定位凸台，弹簧安装后不会出现径向窜动，

　　即使在最大压缩行程下，弹簧两端也能完全贴合座面，不会出现偏载导致的弹簧侧弯变形。从安装边界来看，该减震构件完全伸展状态下的两安装孔中心距适配主流125cc到150cc排量两轮车的后悬挂安装空间，最大压缩行程控制在70mm，匹配两轮车后平叉的摆动角度范围，不会出现活塞触底或者弹簧脱出的问题。设计过程中需要重点校核几个核心参数：首先是弹簧的刚度曲线，要保证在单人骑乘、双人负载两种常用工况下，弹簧的压缩量都处于线性区间内，避免刚度过大导致滤震效果差，或者刚度过小导致频繁触底；其次是阻尼力与弹簧刚度的匹配度，如果阻尼力过小，弹簧压缩后回弹速度过快，会出现车辆“发飘”的操控感受，阻尼力过大则会让减震反应迟钝，小颠簸直接传递到车架；

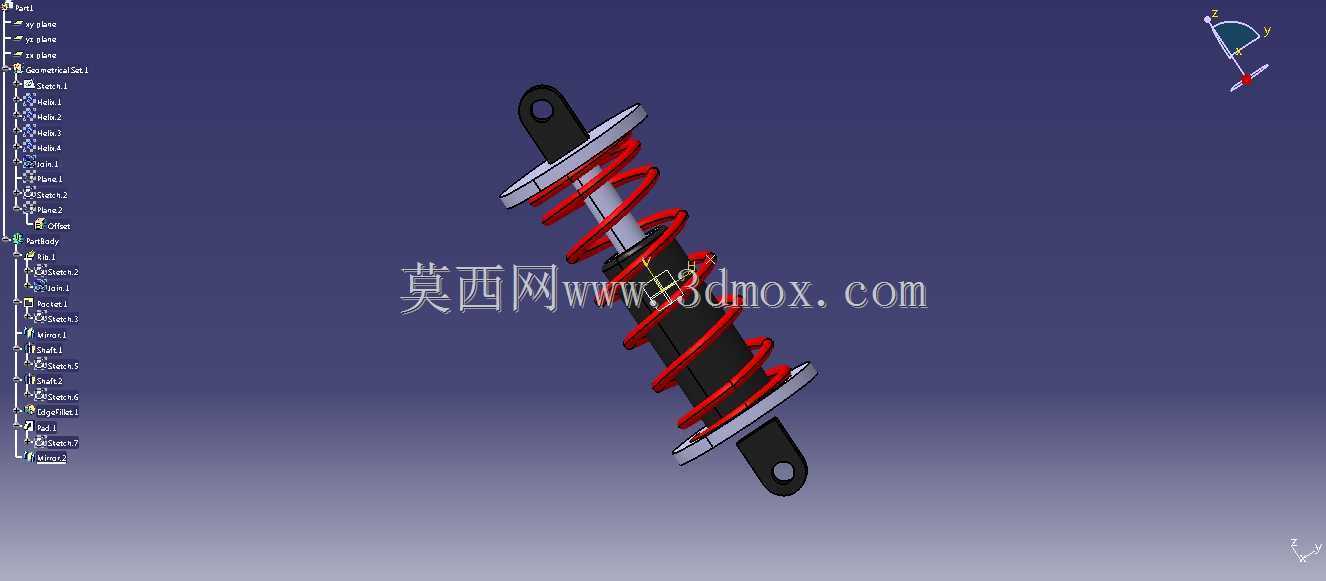

　　另外两端铰接点的同轴度需要严格控制，加工时要保证两个吊耳孔的轴线平行度误差不超过0.1mm，否则安装后会出现阻尼缸偏磨，不仅会大幅缩短密封件寿命，还会导致减震动作卡滞。在实际装车验证环节，需要分别在平直铺装路、破损水泥路、非铺装土路三种典型路面做载荷测试，采集不同车速下减震的行程变化、阻尼温升数据，连续颠簸工况下阻尼缸外壁温度不能超过80℃，避免阻尼油高温变质导致阻尼力衰减。这类同轴布置的减震结构相比分体式弹簧减震结构，占用安装空间更小，重量更轻，非常适合两轮车这种安装空间局促、对簧下重量敏感的应用场景，结构上没有多余的冗余设计，所有部件都围绕缓冲吸能、稳定阻尼的核心功能布置，日常维护时只需要定期检查铰接衬套磨损情况、阻尼缸是否有漏油痕迹即可，不需要复杂的保养流程。建模过程中所有配合面都按照实际加工公差设定，弹簧的螺旋升角、钢丝直径、中径参数完全符合弹簧设计规范，阻尼缸的壁厚、活塞厚度、活塞杆直径都按照两轮车最大冲击载荷做了强度校核，保证在1.5倍额定冲击载荷下不会出现塑性变形，完全可以直接用于结构教学、改装选型参考或者同类型产品的设计迭代参照。
