带安装支架的槽型滚轮支撑结构

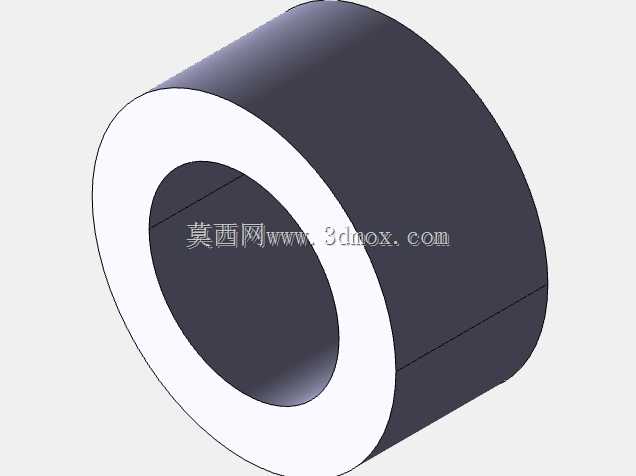

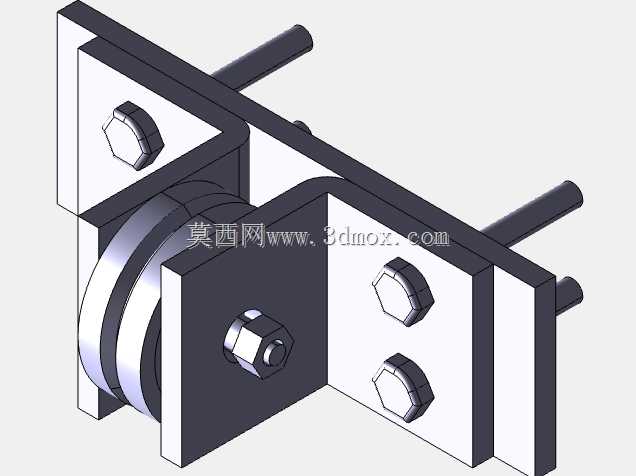

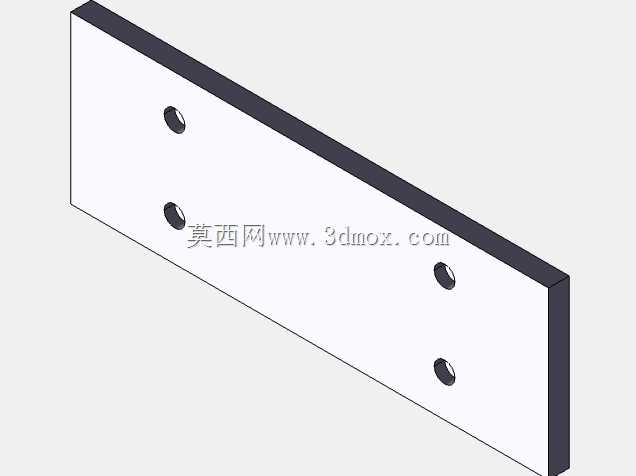

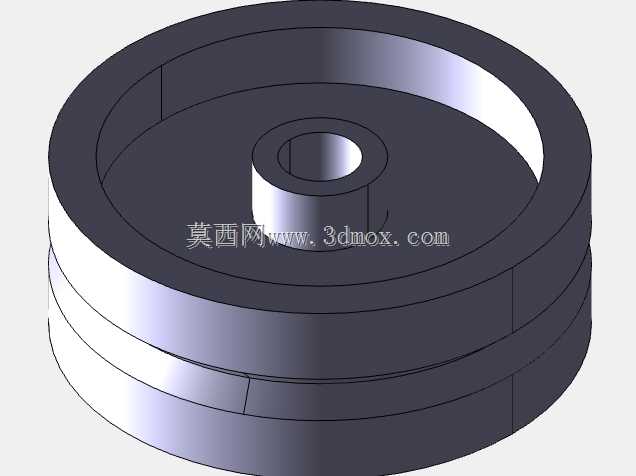

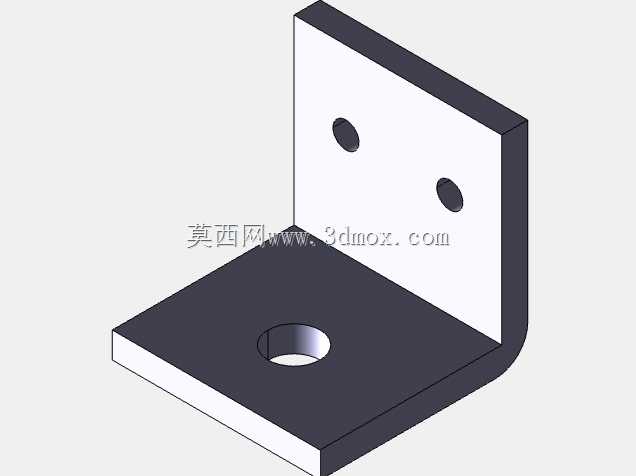

　　这套支撑结构核心为单槽型导向滚轮搭配双侧折弯安装支架，主要应用在工业生产线的物料滑移导向、小型移动设备的行走限位、工装夹具的滑动导向场景中，比如自动化流水线的侧边挡料导向、轻型推拉设备的行走支撑、阀门阀杆的行程限位支撑都能见到同类结构的身影。滚轮采用单V型槽设计，槽面做了圆弧过渡处理，可适配圆轨、方轨两种导向形式，滚动过程中能自动补偿安装带来的微小同轴度偏差，避免滚轮卡滞。支架部分采用双侧折弯的L型拼接结构，外侧支架为单折边结构，预留两个光孔用于和设备主体的安装固定，内侧支架为双折边结构，既作为滚轮的安装基座，又通过三个六角螺栓与外侧支架锁紧，形成稳定的框型支撑结构，螺栓连接的形式也方便后期滚轮磨损后的快速更换，不需要整体拆解支架。

　　滚轮的轮轴采用台阶轴设计，轴端伸出支架外侧，既可以作为滚轮的转动支撑轴，也能作为整个组件的辅助定位销，在安装时先将轴端插入设备的预定位孔，再锁紧支架上的固定螺栓，能大幅降低现场安装的对位难度。从结构受力来看，滚轮承受的径向载荷通过轮轴传递到两侧的支架板上，支架板的折弯边刚好形成加强筋结构，不需要额外焊接加强筋就能满足常规轻型载荷下的强度要求，整套结构没有焊接工序，所有零件都采用冲压、机加工的标准工艺制作，零件的互换性较强。

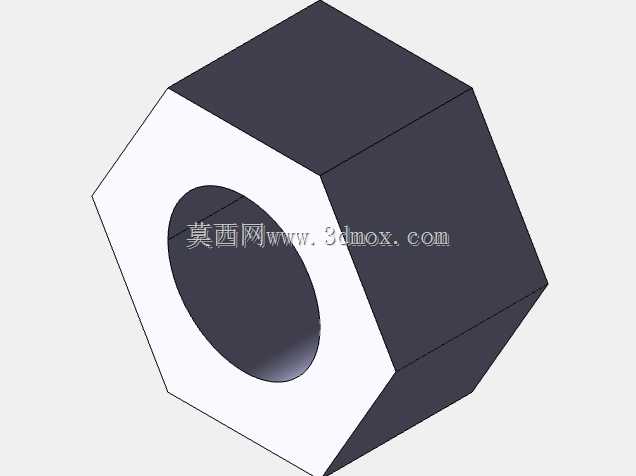

　　安装边界上，支架的固定孔位采用横向长圆孔设计，允许安装时存在±2mm的位置调整量，能适配不同设备的安装孔位偏差，滚轮突出支架的高度经过计算，在保证滚轮和导向轨充分接触的前提下，不会和设备上的其他相邻部件产生运动干涉。滚轮的转动间隙控制在0.1mm以内，既保证滚轮转动灵活，又不会因为间隙过大产生晃动，在导向运动过程中能保持稳定的行走精度。整套结构的所有外露紧固件都采用标准外六角螺栓，配套平垫和防松螺母，在有振动的使用场景下也不会出现螺栓松动的问题，日常维护只需要定期在滚轮的转动部位加注润滑脂即可，不需要复杂的维护操作。

　　在设计这套结构的时候，优先考虑了零件的加工工艺性，支架的折弯角度统一为90度，冲压下料时不需要复杂的成型工序，滚轮的槽型采用标准成型刀具加工，能有效控制加工成本，同时所有棱角都做了倒角处理，避免安装和维护过程中划伤操作人员。
