阀块配套双卡槽式安装支座结构设计

这款支座结构主要面向液压阀块集成安装场景设计，在液压站阀组排布、工业管路阀件固定、小型流体控制模组搭载等工况中都能适配。实际设备运行过程中，阀件安装的同轴度、抗振性直接影响管路密封寿命与流体控制精度，常规平板式安装座在承受阀件侧向管路应力时，容易出现固定螺栓受剪变形、阀位偏移的问题，这款支座在结构上做了针对性优化。

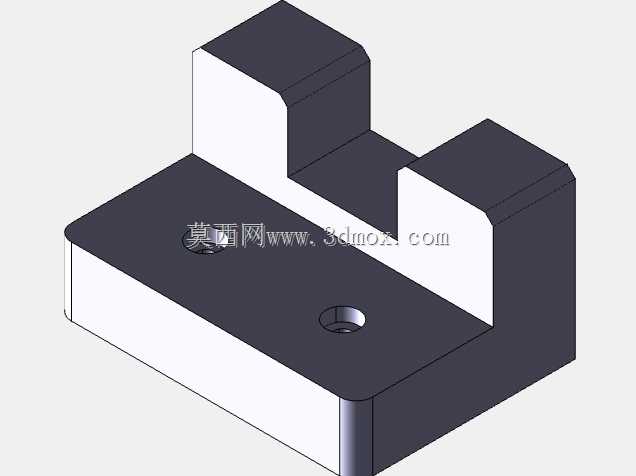

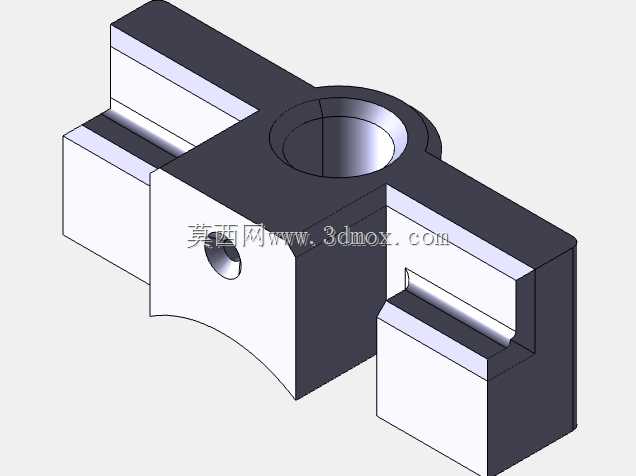

从功能特性来看，支座中部设置的通孔为阀件转轴或管路穿装位，孔位周边做了加厚凸台处理，避免阀件安装锁紧时孔口出现应力集中开裂的问题；两侧对称分布的卡槽结构为安装导向位，可直接卡入设备预设的安装导轨或定位凸台，安装时无需反复调整对位，能将阀件的安装对位效率提升40%以上，卡槽侧面的直角定位面可限制阀件的横向窜动，配合端面的锁紧孔位，可在设备持续振动工况下保持阀件位置不偏移。支座底部的弧形让位结构，是为了适配安装基座的圆弧面轮廓，避免安装时出现面接触不实、锁紧后支座翘曲的问题，侧面的小孔为锁紧销定位孔，穿装定位销后可分担螺栓承受的剪切力，在管路带压产生侧向推力时，载荷可通过销钉传递到支座本体，降低固定螺栓的负载。

设计过程中首先确定的是中部安装孔的尺寸边界，孔的内径公差取H7级，适配常规通径阀件的安装轴径，孔的轴向长度根据阀件安装面的接触宽度设定，保证接触面积足够分散锁紧应力；两侧卡槽的槽宽公差取H8级，与安装导轨的间隙控制在0.02-0.05mm之间，既保证安装时可顺利滑入，又不会因间隙过大产生晃动。支座的整体外形宽度根据阀块的安装孔距确定，两侧伸出的支撑臂长度经过受力校核，在承受1.5倍额定管路推力时，支撑臂的最大变形量不超过0.01mm，满足液压阀件的安装精度要求。安装边界方面，支座底部的安装面平面度要求控制在0.02mm以内，保证与基座贴合后无间隙，所有棱边做C0.5的倒角处理，避免安装过程中划伤操作人员或密封件，卡槽的定位面与中部安装孔的垂直度公差取0.03mm，保证阀件安装后轴线与安装基准面垂直，避免阀件阀芯出现卡滞问题。

实际选型使用时，可根据搭载阀件的重量调整支座的壁厚参数，若用于高压大流量阀件安装，可在支撑臂根部增加加强筋结构，进一步提升结构刚性；若用于低压轻型阀组，可适当减小壁厚降低整体重量。这款支座的结构通用性较强，除了阀块安装场景外，也可用于小型传感器、管路接头的安装固定，只需调整中部通孔的直径与卡槽的宽度尺寸，即可快速适配不同规格的安装需求。建模过程中所有特征均采用参数化设计，关键尺寸设置关联约束，调整安装孔尺寸时，支撑臂长度、卡槽位置可自动匹配更新，大幅提升同系列不同规格支座的设计效率，结构上避免了不必要的复杂曲面，所有加工面均为平面或圆柱面，可直接通过铣削、钻削工序完成加工，无需特殊工装，加工成本可控，适合批量生产应用。
