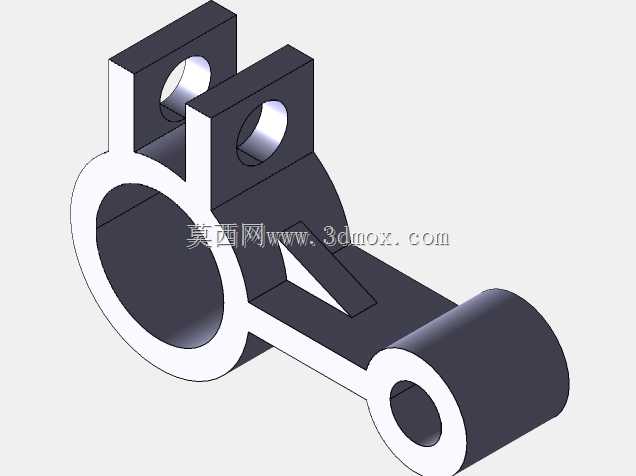

带双支耳侧连臂的环形夹持阀块结构

　　该结构属于流体管路系统中的阀类配套夹持固定构件，核心功能是为管路通径段提供稳定的径向夹持支撑，同时通过侧伸的连接臂实现与周边机架、阀组安装面的铰接固定，常见于中小通径的工业流体控制回路、气动控制管路集成模块中，用来替代传统的分体式管夹加焊接支座的组合结构，减少管路装配时的零件数量，降低安装面的累计公差。主体的环形夹持段为整圆式开口包容结构，内孔面与待夹持的管路或阀套外圆采用间隙配合，装配时可通过环形段端面的紧定螺钉孔实现周向锁紧，避免管路运行过程中出现轴向窜动或周向转动，环形段的壁厚根据夹持通径的常规工作压力做了等强度设计，在保证夹持刚度的前提下尽可能去除非受力区域的冗余材料，降低整体构件的重量。

　　环形段上方延伸出的两个平行支耳为铰接安装位，两个支耳的同轴孔精度控制在H7级公差范围内，用来穿装铰接销轴，实现整个构件与上方固定机架的铰接连接，支耳与环形主体的衔接处做了三角形加强筋结构，筋板的厚度与支耳壁厚保持一致，避免铰接受力时衔接位置出现应力集中导致的断裂问题，支耳的间距根据常规铰接销轴的配套隔套尺寸设计，保证销轴安装后不会出现轴向窜动。从环形段侧下方延伸出的连接臂为变截面结构，靠近环形主体的位置截面尺寸更大，用来传递铰接位置的载荷，臂体末端的圆柱筒为第二铰接点位，内孔同样采用销轴安装公差，可与相邻的连杆机构或阀件驱动拨叉相连，实现阀块夹持状态下的小角度摆动调整，适配管路安装时的位置偏差补偿需求。

　　整个构件的所有安装孔位均做了倒角处理，避免销轴装配时出现卡滞，外露的棱边全部做了R1左右的圆角倒钝，防止装配过程中划伤操作人员或管路密封件。从安装边界来看，环形段的轴向长度略大于待夹持管路的配合段长度，保证夹持接触面积足够，上方双支耳的高度控制在不会与周边管路接头产生干涉的范围内，侧伸连接臂的长度根据常规阀组安装的空间间距设计，末端圆柱筒的外圆尺寸满足铰接部位的挤压强度要求，不会在长期交变载荷下出现变形。

　　这类集成式的夹持阀块结构相比传统分体装配的结构，省去了管夹与支座之间的焊接工序，所有安装孔位可一次装夹加工完成，位置精度更容易保证，在气动控制阀组、小型液压站的管路布局中应用较多，尤其是需要经常调整管路角度的试验台架回路中，这种带双铰接点位的夹持结构可以快速实现管路角度的调整与固定，不需要重新加工安装孔位，大幅提升管路装配与调试的效率。设计过程中需要重点校核两个铰接孔与环形夹持内孔的位置度公差，避免装配后出现销轴别劲、管路夹持偏心的问题，加强筋的位置需要避开环形段上的紧定螺钉安装位，同时要保证筋板的受力方向与铰接载荷的传递方向一致，最大化发挥加强筋的承载作用，侧伸臂的截面变化处采用圆弧过渡，避免应力集中导致的疲劳断裂，所有孔位的端面都预留了足够的垫圈安装空间，保证销轴锁紧时的压紧力均匀分布在支耳端面上。
