立式带加强筋L型安装支座结构设计

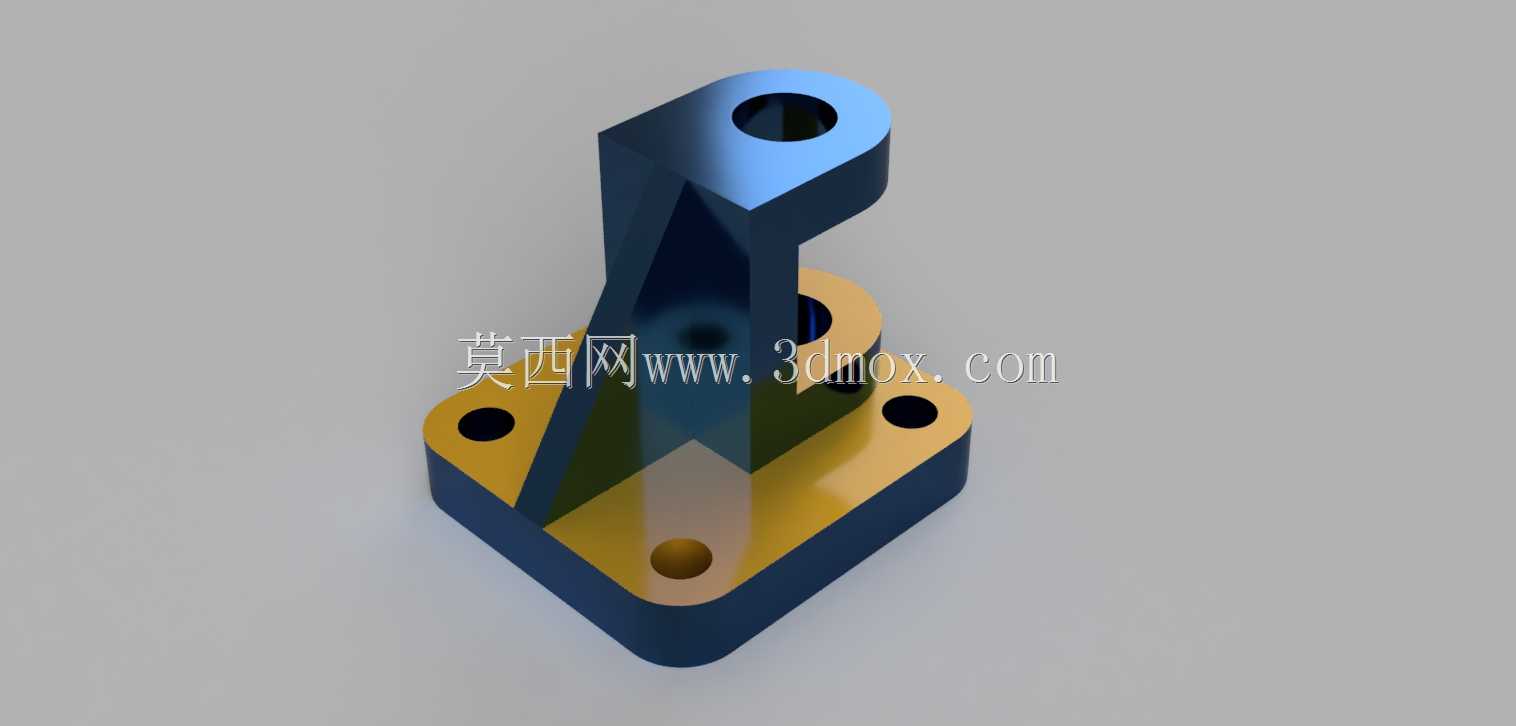

　　在非标自动化产线、小型工装夹具以及桌面级实验设备的搭建过程中，这类带加强筋的L型立式安装支座是出镜率极高的结构连接件，它的核心作用是实现垂直方向与水平安装面的刚性转接，既可以作为小型气动元件、传感器支架的承载基座，也能在轻载传动结构中承担轴类零件的支撑定位功能，相比直筒式立柱或者平板拼接的支撑结构，一体化成型的L型支座能减少装配累计误差，在频繁启停的小负载工况下也不容易出现连接松动的问题。从结构设计逻辑来看，这个支座采用了底部方形法兰盘加立式支撑臂的整体构型，底部法兰盘上预留了四个沉头安装孔，孔位采用对称式分布，安装时可以通过内六角螺栓直接固定在铝型材台面或者钢板安装基准面上，沉孔设计能够让螺栓头完全没入法兰平面，

　　不会出现凸起干涉上方零件装配的问题，法兰盘中心位置额外设置的一个定位小孔，既可以作为加工时的工艺基准孔，也能在装配时配合定位销实现支座的快速精准对位，避免反复调整安装位置的麻烦。立式支撑臂的顶部设置了一个带通孔的圆柱凸台，这个通孔是整个支座的核心功能位，主要用来穿装销轴、导向轴或者小型轴承，实现铰接、转动支撑或者滑动导向的功能，凸台的厚度经过了针对性加厚处理，能够增加孔位的接触配合长度，减少轴类零件工作时的偏摆量，提升支撑稳定性。支撑臂与底部法兰之间设置了三角形加强筋，这部分结构是整个支座刚性提升的关键，三角形的筋板分别连接法兰盘上表面、支撑臂侧壁以及顶部凸台的下沿，能够有效抵消支撑臂受到的侧向弯矩，

　　避免在承受偏载时支撑臂与法兰连接处出现应力集中甚至断裂的问题，筋板的厚度与支撑臂壁厚保持一致，既不会造成材料的冗余浪费，也能保证力的传递路径顺畅，不会出现局部刚度过剩或者薄弱的问题。从安装边界尺寸来看，底部法兰的边长控制在常规小型安装座的适配范围内，能够兼容市面上多数标准铝型材的槽位间距，不需要额外制作转接板就能直接安装，支撑臂的高度属于中等立座范畴，既可以满足一定的抬升安装需求，也不会因为力臂过长导致整体刚性下降，顶部凸台的外径与通孔直径采用了常规的机械设计配合比例，能够适配多数标准规格的销轴、直线轴承以及铰接件，不需要单独定制配套零件。在实际应用场景中，这类支座常被用在小型物料推送机构的气缸尾部铰接位，

　　用来给气缸提供稳定的摆动支撑，也可以安装在检测工位上作为光电传感器、视觉相机的高度调节基座，部分小型机械手的末端执行器连接位也会用到这类结构，用来实现执行器与机械臂输出端的垂直方向转接。设计这类零件的时候，需要重点关注几个受力方向的载荷情况：如果是承受垂直向下的载荷，主要校核底部法兰连接螺栓的剪切强度以及法兰盘本身的抗压变形量；如果是承受侧向的推力或者拉力，就要重点核算加强筋与支撑臂连接处的应力值，必要时可以适当加大筋板的圆角过渡，减少应力集中系数；如果顶部通孔位置需要频繁转动，还要考虑孔位的耐磨处理，比如镶嵌铜套或者增加表面淬火硬度，延长零件的使用寿命。另外这个支座的所有转角位置都做了圆角过渡处理，没有尖锐的直角棱边，一方面是加工时刀具能够顺畅走刀，减少应力集中，另一方面也能避免装配调试时划伤操作人员，符合机械设计的安全规范。整体结构没有复杂的曲面或者特殊加工特征，采用常规的铣削加工或者3D打印都能快速制作成型，加工成本低，适配性强，是机械结构设计中非常典型的基础支撑类零件，掌握这类零件的设计思路，能够快速搭建出稳定可靠的小型机械结构，减少不必要的设计迭代时间。
