环形铰接支撑连接结构件

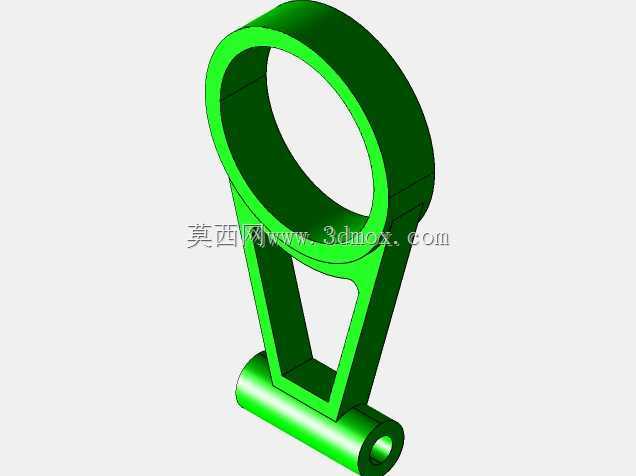

　　在流体控制管路的减压阀组件中，这类带环形套的铰接支撑件是实现阀件动作联动的核心受力零件，日常多应用在工业调压管路、小型气动控制回路的减压阀内部，承担着阀芯组件与外部调节机构的连接传动作用，工作过程中需要承受往复摆动带来的交变载荷，同时要保证铰接转动的顺畅无卡滞，避免调压过程中出现动作迟滞、压力波动超差的问题。从结构设计来看，上部的环形套是核心的安装定位部位，内孔需要与对应阀芯的圆柱导向面做间隙配合，配合公差通常选H7/g6的间隙配合等级，既保证转动时的灵活度，又不会因为间隙过大导致传动过程中出现径向窜动，影响调压精度；环形套的壁厚做了等强度优化，在承受径向挤压力的受力区域适当加厚，非受力区域做了均匀的壁厚过渡，避免应力集中导致的疲劳断裂，整个环形端面做了0.5mm的倒角处理，既方便装配时的导向导入，也能去除加工毛刺避免装配时刮伤配合面的密封层。

　　下部的铰接耳座与上部环形支撑采用一体化的斜向支撑筋连接，两根对称的支撑筋沿着受力方向做了变截面设计，靠近环形套的位置筋宽较大，向下延伸到铰接耳的位置逐渐收窄，在保证整体抗弯强度的前提下尽可能减少零件的整体重量，降低摆动过程中的惯性力矩，让调压动作的响应更灵敏；底部的圆柱铰接轴孔是整个零件的摆动支点，孔内需要与固定销轴做转动配合，孔的两端都做了沉孔设计，用来容纳润滑脂或者安装轴用挡圈，防止销轴工作过程中出现轴向窜动，铰接孔的轴线与上部环形套的轴线在空间上保持固定的垂直距离，这个尺寸直接决定了减压阀调节行程的传动比，设计时需要严格控制两轴线的平行度公差，通常控制在0.02mm以内，避免转动过程中出现别劲卡涩的问题。

　　从安装边界来看，零件整体的外轮廓没有尖锐的外凸结构，环形套的最大外径要小于阀腔内部的安装避让直径，保证零件在阀腔内摆动时不会与腔体内壁发生干涉，底部铰接耳的宽度要匹配阀体内的安装槽尺寸，两侧预留0.2-0.3mm的装配间隙，方便零件顺利装入安装位同时不会出现横向窜动；斜向支撑筋的内侧做了大圆角过渡，既减少了加工过程中的应力集中，也避免零件在承受冲击载荷时出现筋根断裂的问题，整个零件的表面粗糙度要求根据配合部位不同做了区分，环形套内孔和铰接孔的表面粗糙度要达到Ra1.6，保证转动配合面的耐磨性能，非配合的外表面粗糙度达到Ra6.3即可，不需要做额外的精加工处理。

　　在实际工况中，这类零件长期处于带压的流体环境中，材料通常选用具备一定强度和耐蚀性的工程塑料或者铝合金，既满足轻量化的要求，也能适应常规水气介质的腐蚀环境，设计时还需要考虑零件的成型工艺性，如果采用注塑成型，整个结构的拔模斜度控制在1°-1.5°，支撑筋的厚度不超过主体壁厚的70%，避免成型过程中出现缩痕、气孔等缺陷，影响零件的结构强度；如果采用机加工成型，所有的转角位置都预留了合适的刀具退刀空间，不需要特殊的定制刀具就能完成全部加工工序，有效控制加工成本。这类支撑铰接件虽然结构不算复杂，但是尺寸公差和形位公差的控制直接影响整个减压阀的调压稳定性，设计过程中需要反复校核摆动全行程内的运动干涉情况，确认在最大调节角度下，支撑筋不会与相邻的密封件、弹簧座等零件发生碰撞，同时要校核零件在最大工作载荷下的变形量，保证环形套与铰接孔的位置偏移量在允许范围内，不会因为受力变形导致配合面出现偏磨，缩短零件的使用寿命。
