阀块用十字头连接组件结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1082072
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计
  • 阀块用十字头连接组件结构设计

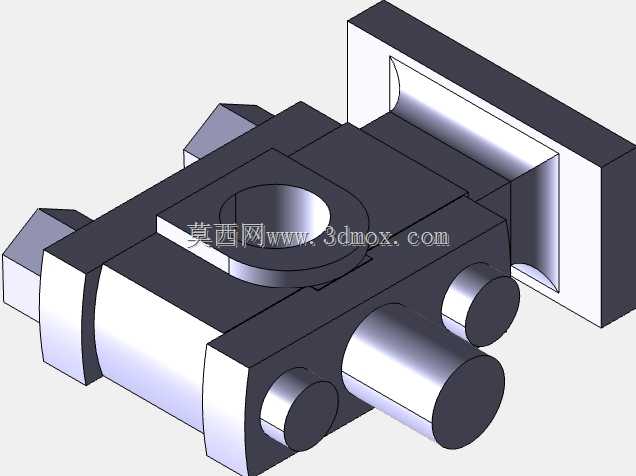

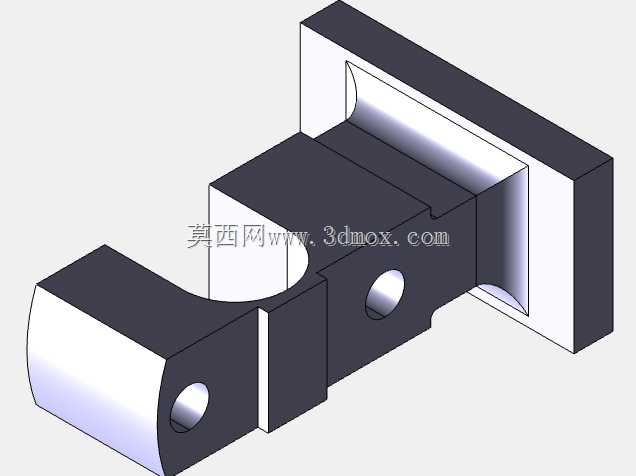

  在液压阀组集成系统、流体控制管路的阀块装配场景中,十字头组件是承担动力传递、多向管路对接、运动导向的核心衔接部件,这类部件常见于往复式流体控制机构、阀组执行端的动力转换单元,需要同时兼顾周向定位精度、轴向载荷承受能力、多接口密封适配性,其结构设计合理性直接影响整个阀组的运行稳定性与动作响应精度。从实际工况适配角度看,该十字头组件采用对称式多凸台结构布局,主体为一体化加工的块状基体,一侧设置方形法兰安装面,用于和阀块本体的定位端面贴合,法兰面预留的安装孔位可通过紧固件实现与阀块的刚性连接,保证装配后组件与阀块的同轴度偏差控制在机械配合允许范围内,避免运行过程中出现偏磨、卡滞问题。

  基体上开设的中心通孔为流体通道或传动杆穿装孔,孔壁加工精度满足IT7级公差要求,可适配密封件安装或传动副的滑动配合需求,孔口处做倒角处理,既方便装配时的导向导入,也能避免锐边割伤密封件导致流体泄漏。组件侧面伸出的多个圆柱凸台承担不同功能,其中直径较大的凸台为动力输入/输出端,用于连接执行机构的传动杆,通过圆柱面配合加键槽定位的方式传递扭矩,凸台端面的中心孔可用于安装定位销或锁紧件,防止传动过程中出现轴向窜动;直径较小的凸台为辅助导向或油路接口,可根据实际阀组的管路布局需求连接控制油管,或是装配导向套为内部运动件提供滑动支撑。

  设计过程中充分考虑了装配工艺性,所有棱角处均做了R1-R2的圆角过渡,既减少热处理过程中的应力集中风险,也避免装配操作时锐边划伤操作人员;各配合面的加工余量预留合理,可通过普通数控铣、车削工序完成全部加工,无需特殊定制刀具,适配批量加工的生产需求。从安装边界来看,组件整体外轮廓的方形法兰边长、各凸台的伸出长度、中心孔的轴线高度均按照常规阀块的安装空间设计,可直接适配通径10-16mm的常规液压阀块安装位,装配时无需对阀块本体进行二次加工,仅需匹配对应规格的紧固件与密封件即可完成组装。

  在功能特性上,该十字头组件可将执行机构的直线往复运动平稳传递至阀块内部的阀芯部件,多凸台的对称布局能够平衡运动过程中的侧向力,降低阀芯与阀腔之间的偏磨概率,延长阀组的整体使用寿命;一体化的基体结构减少了分体式装配带来的累积误差,各接口的位置度公差可控制在0.02mm以内,保证流体通道对接时的同轴度,避免出现通流截面突变导致的压力损失、流体紊流问题。实际应用中,这类十字头组件不仅可用于液压阀块的执行端连接,也可适配气动控制阀、工业泵体的动力衔接单元,在需要多向接口集成、动力换向传递的流体控制场景中均能发挥作用,设计时预留的凸台接口可根据不同工况需求进行功能拓展,比如加装位置传感器支架、行程限位块等附件,无需对主体结构进行大幅修改,具备较好的工况适配性。结构建模过程中严格遵循机械设计的公差配合原则,所有运动配合面均按照基孔制配合要求设定尺寸公差,安装面的平面度、各凸台的圆柱度均满足对应功能的精度要求,建模时的特征树按照加工工序顺序搭建,方便后续工程图生成、数控加工编程时直接提取特征参数,减少二次建模的工作量。
