双轴集成式轴承支撑安装座结构

项目分类:轴承座 发布时间:2025-09-16 ID:1082276
  • 双轴集成式轴承支撑安装座结构
  • 双轴集成式轴承支撑安装座结构
  • 双轴集成式轴承支撑安装座结构
  • 双轴集成式轴承支撑安装座结构
  • 双轴集成式轴承支撑安装座结构

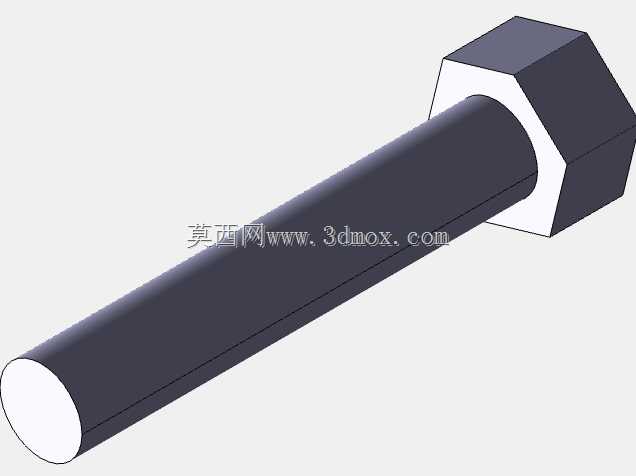

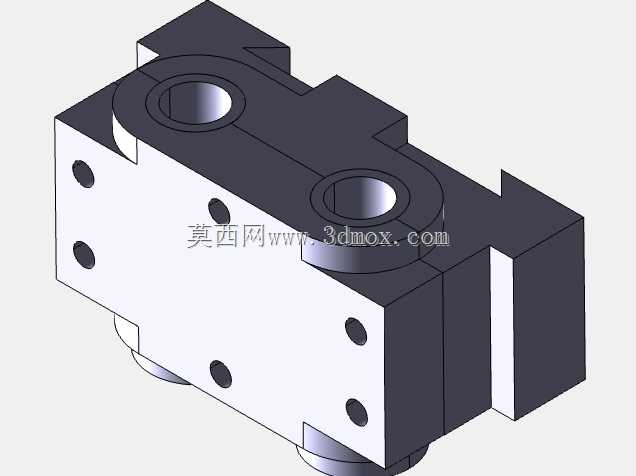

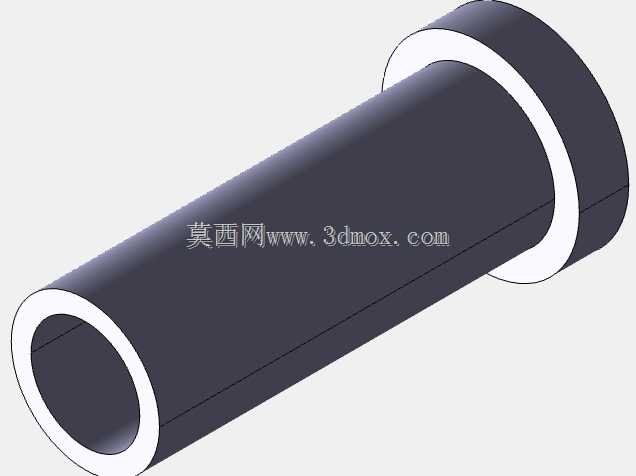

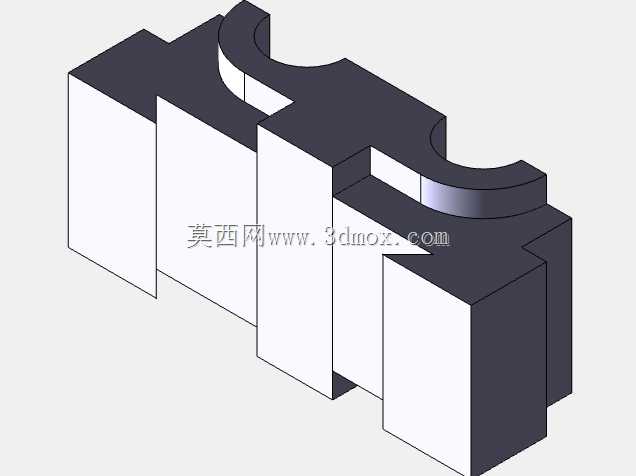

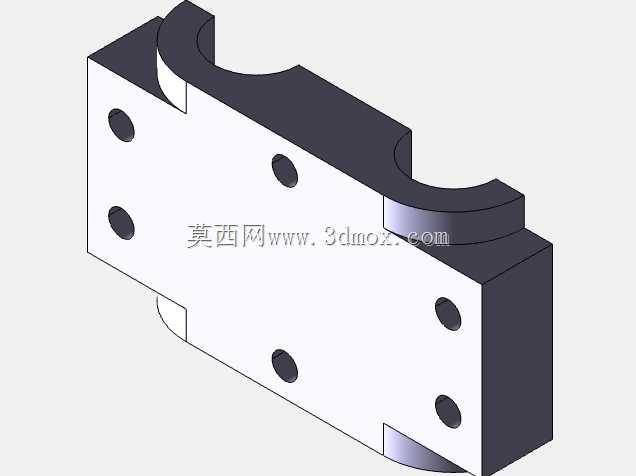

  基体的安装面做了平整化处理,侧面分布的多个螺纹安装孔采用对称布局,既可以通过侧面锁付将整个组件固定在阀块基体上,也可以通过端面的孔位对接外部执行元件,安装边界的设计充分考虑了阀块内部流道的避让空间,不会和阀块内部的油路、气路孔位产生干涉。轴承安装孔的内侧设计有轴承限位台阶,装配时可以直接将轴承推至台阶面完成轴向定位,不需要额外加装定位挡圈,减少装配工序的同时,也避免了挡圈槽带来的应力集中问题。基体的侧面预留的多个通孔,既可以作为装配时的工艺吊装孔,也可以作为传感器走线的穿线通道,适配带位置反馈的旋转阀类组件的安装需求。在工业流体控制与传动系统的阀组集成单元里,这类双轴承支撑结构往往承担着转轴类执行元件的定位与载荷传递作用,常见于需要双点位同轴支撑的阀块驱动端、小型执行机构安装位,区别于单轴承悬臂支撑结构,双点位的支撑布局能大幅降低转轴运行时的挠曲变形量,尤其适配需要频繁往复转动、承受径向偏载的工况场景。从结构布局来看,主体采用块式集成设计,没有额外的拼接支架,两个轴承安装孔采用一次装夹加工的同轴度设计思路,孔位的同轴度公差可以控制在0.02mm以内,避免轴承安装后出现别劲、运转卡滞的问题。

  从受力角度设计时,两个轴承的跨距经过核算,选取的跨距值刚好覆盖常规阀杆驱动端的悬臂长度,将转轴工作端的径向跳动量控制在允许范围内,同时轴承孔的壁厚设计充分考虑了轴承压装时的胀形量,不会因为压装轴承导致基体变形,影响安装面的平面度。整个组件的外形采用方正的块式结构,没有多余的外伸凸缘,在阀组集成安装时可以和相邻的阀块组件紧密贴合,减少整个阀组的占用空间,适配集成化阀岛的紧凑布局需求。在实际应用场景中,这类双轴承支撑组件多用于气动旋转阀、小型液压换向阀的驱动端支撑,也可以作为小型传动机构的双轴支撑座使用,安装时不需要额外调整轴承的同轴度,只要将组件通过安装孔固定在基体上,再装入轴承和转轴即可完成装配,大幅降低现场装配的调试难度。

  结构的边角处做了小尺寸的倒角处理,既可以去除加工毛刺,避免装配时划伤操作人员,也可以在压装对接时起到导向作用,不会因为边角的磕碰产生切屑掉入轴承内部,影响轴承的使用寿命。轴承安装孔的端面设计有密封件安装槽,可以加装端面密封圈,防止阀块内部的流体介质顺着轴承孔渗漏,也能阻挡外部的粉尘、杂质进入轴承滚道,提升组件在恶劣工况下的使用寿命。和分体式的双轴承座结构相比,这种集成块式的结构省去了两个轴承座之间的对接校准工序,从加工源头保证了两个轴承位的同轴度,避免了分体安装时的装配误差累积,尤其适合批量生产的阀类组件使用,能有效降低生产过程中的装配不良率。

  在设计建模过程中,轴承安装孔的尺寸按照所选轴承的外径公差带做了适配,选取的过渡配合公差既能保证轴承压装后不会出现外圈转动的问题,也不会因为过盈量太大导致轴承外圈变形,影响轴承的游隙。基体上的安装孔位置都做了公差标注,安装孔的位置度公差控制在0.1mm以内,保证和阀块上对应螺纹孔的对接精度,不会出现安装孔错位导致无法锁付的问题。整个结构没有采用复杂的曲面造型,所有特征都以机加工可实现的平面、孔位、倒角为主,不需要特殊的加工工艺,使用常规的数控铣床即可完成全部加工工序,加工成本可控,适合批量生产应用。
