阀块配套滑轮支撑结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1082263
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计
  • 阀块配套滑轮支撑结构设计

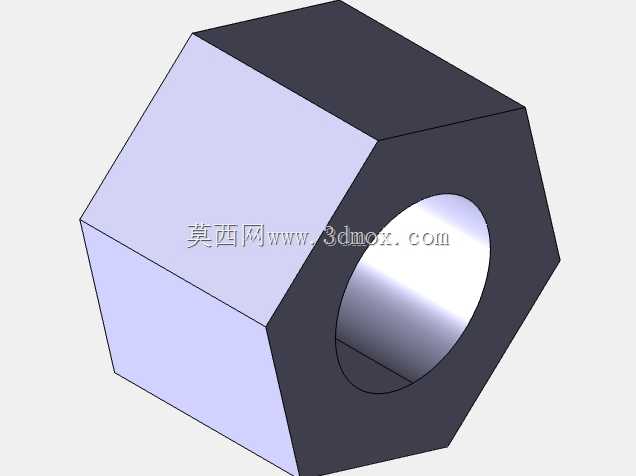

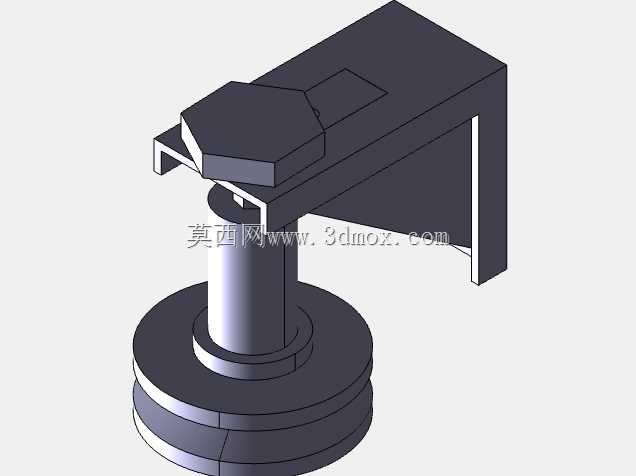

这套滑轮支撑结构主要配套阀块类组件使用,常见于流体控制管路系统的阀组执行端,承担滑轮的定位、载荷传递与动作导向作用,在需要通过绳索、连杆实现阀位远程切换、或者阀组附带联动触发机构的工况中,这类支撑组件是保证动作顺畅、载荷稳定传递的核心结构件。从实际应用场景来看,这类结构多部署在工业管路阀组的侧边安装位,尤其是在化工、水处理、油气输送的管廊阀组区域,部分阀件需要搭配手动远程操控的滑轮牵引结构,或者阀组自带的联锁触发机构需要通过滑轮改变力的传递方向,这套支撑组件就是为了适配这类安装需求设计,不需要额外定制复杂的安装支架,可直接匹配对应规格阀块的安装孔位完成装配。

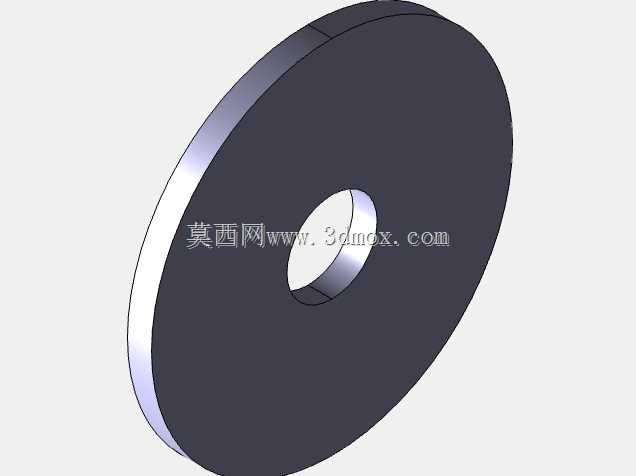

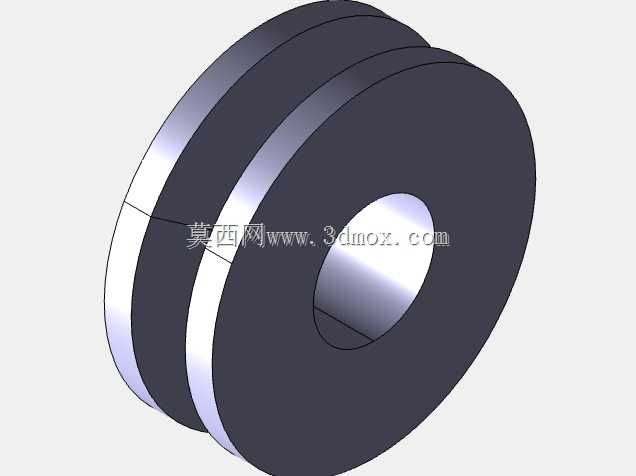

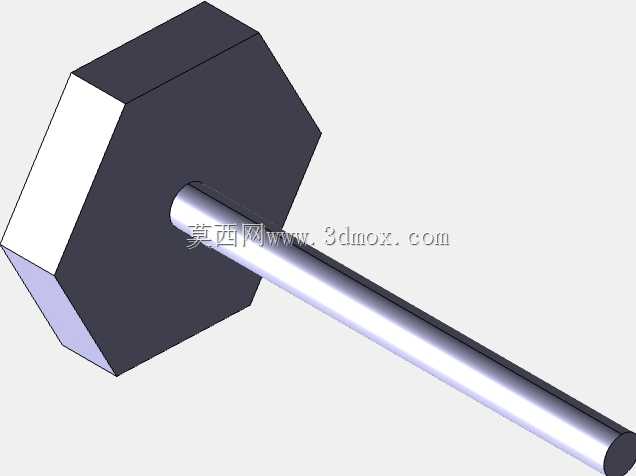

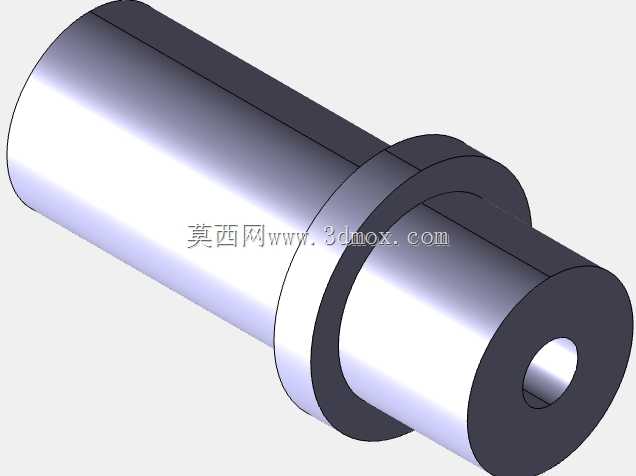

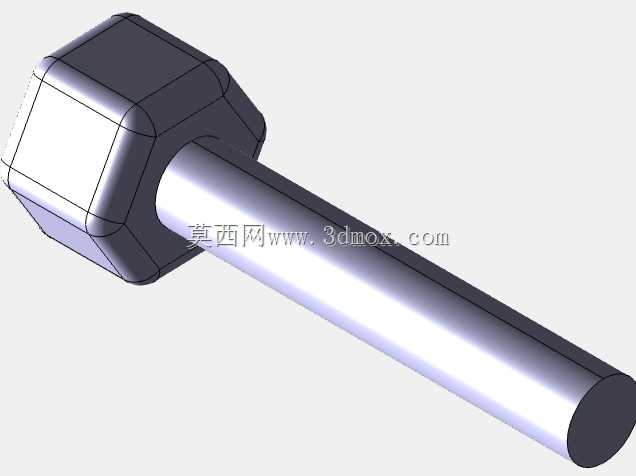

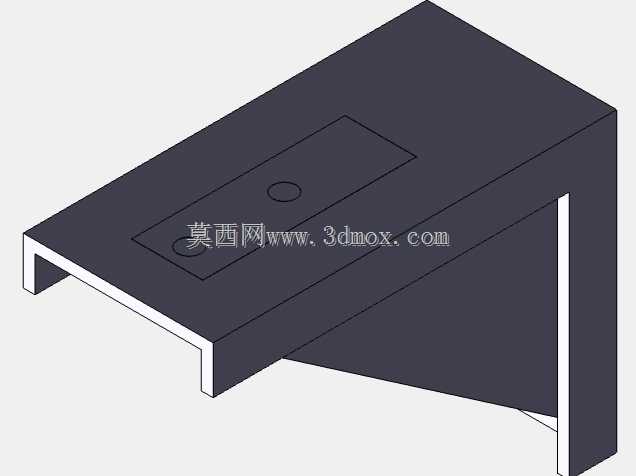

从功能特性上看,该结构采用分体式装配设计,上部的安装卡座直接卡接在阀块的侧边定位面上,卡座与阀块的贴合面做了平面度公差控制,保证安装后不会出现偏斜,避免滑轮运行时出现卡滞、偏磨的问题。中部的支撑柱采用变径结构,靠近卡座的位置做了加粗处理,用来承受滑轮传递的径向载荷,避免长期受侧向力出现支撑柱弯曲变形;下部的滑轮安装位设置了双层限位凸台,滑轮装配后上下方向的窜动量被控制在极小的公差范围内,不需要额外加装轴端挡圈的定位结构,装配时直接将滑轮套入支撑柱下端,靠凸台即可完成轴向定位,减少装配工序的零件数量。

设计思路上,这套结构优先考虑了阀块安装的适配性,上部卡座的轮廓完全匹配对应阀块的侧边安装面,预留的安装孔位与阀块本身的工艺孔位对齐,不需要在阀块上额外打孔加工,避免破坏阀块的耐压结构。支撑柱与上部卡座采用一体化成型结构,减少了装配连接带来的累积误差,同时也提升了整体的结构强度,在承受额定牵引载荷时不会出现连接部位松动的问题。下部的滑轮安装位做了表面粗糙度控制,与滑轮内孔的配合间隙选取了合适的公差带,既保证滑轮转动灵活,又不会因为间隙过大出现滑轮晃动,导致牵引绳索脱槽的问题。结构的边角位置都做了倒角处理,避免装配时划伤操作人员,也减少了应力集中的问题,提升长期交变载荷下的结构使用寿命。

从安装边界与尺寸适配来看,上部卡座的宽度与对应阀块的侧边宽度完全匹配,安装后卡座不会突出阀块的外轮廓,避免在管路密集的安装空间中与相邻管路、其他阀件产生干涉。支撑柱的伸出长度经过核算,保证滑轮安装后,牵引绳索的走向不会与阀块本身的管路接口、操作手柄产生干涉,绳索的牵引方向与阀件动作的受力方向保持同轴,减少额外的分力损耗。下部滑轮安装位的直径匹配常规规格的定滑轮尺寸,可直接适配市面上通用的同内径钢制、尼龙滑轮,不需要单独定制滑轮零件,降低后期维护更换的成本。整体结构的安装高度控制在合理范围内,在阀组并排安装的场景下,相邻阀组的滑轮支撑结构不会出现互相碰撞的问题,预留的操作空间足够工作人员完成绳索的挂接、调整以及后期的润滑维护作业。

在实际工况使用中,这套支撑结构可承受的径向载荷覆盖常规手动阀牵引操作的力值范围,即使出现短时的过载牵引,结构本身的强度储备也能保证不会出现断裂、变形的问题。支撑柱的表面做了防锈处理,可适应潮湿、有轻度腐蚀的工业管路环境,不需要频繁做表面防腐维护。结构整体没有复杂的曲面造型,加工时可通过常规的铣削、车削工序完成,不需要特殊的加工设备,加工成本可控,适合批量配套阀块生产装配。
